Ersatzteile für alle Viessmann Kühlaggregat-Serien sowie Viessmann Kühlzellen: 542 Teile direkt bestellbar, 62 weitere auf Anfrage verfügbar.

Keine passenden Ersatzteile gefunden.

WMx4 – Aktuelle Wandaggregate (R290) 9 Geräte · 264 Teile · 235 im Shop · 29 auf Anfrage

Tecto RF WMC4 (NK) und WMF4 (TK) mit umweltfreundlichem Kältemittel R290.

Datenblätter & Anleitungen dieser Baureihe

Viessmann Montage-und Bedienungsanleitung inkl. Datenblatt Tecto Refrigo Wandkältesatz DE PDF Viessmann Broschüre alle Tecto Refrigo Kältesätze DE PDF Viessmann Kurzbedienungsanleitung für Fernbedienung (Regler) PDF Bedienungsanleitung für Fernbedienung (Regler) PDF

WMC4 0600BG130 Teile · 27 online

Produktseite im Shop

Explosionszeichnungen mit Positionsnummern (Quelle: Viessmann Ersatzteilliste 6204501)

Gehäuse

Kältekreis Standard Explosionszeichnung WMC4 0600 – Kältekreis Standard

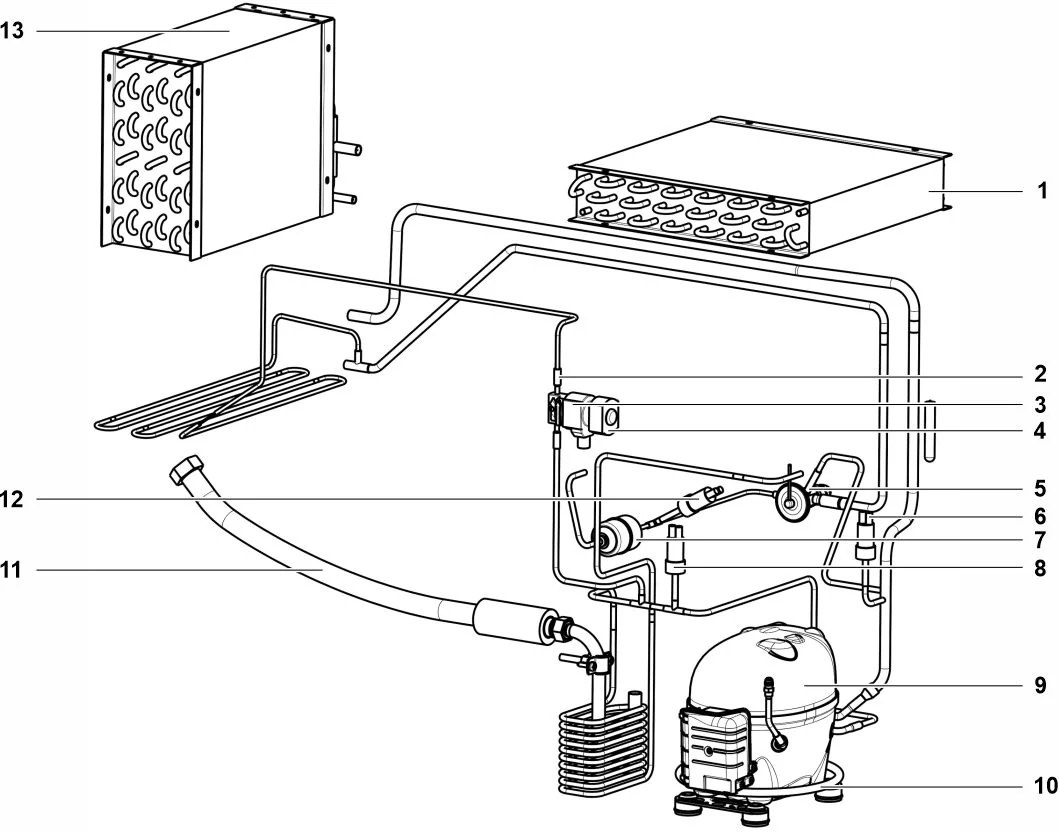

Kältekreis WR (Winterregelung) Explosionszeichnung WMC4 0600 – Kältekreis WR (Winterregelung)

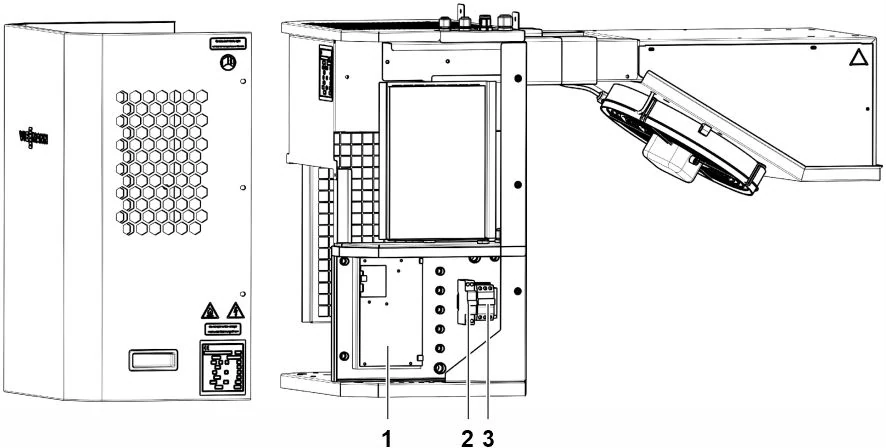

Steuerplatine Explosionszeichnung WMC4 0600 – Steuerplatine

Pos.	Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
10 Kältekreis	Abflussheizung 1400x1000 30W 230 V	Abflussheizung	7887265	131,45 €	Im Shop ↗
	Ablasset inkl. Mutter+Dichtung WMC4/WMF4	Ablasset	7887432	9,20 €	Im Shop ↗
11 Gehäuse	Buchse 4-polig Harting	Buchse	7887256	130,46 €	Im Shop ↗
7 Kältekreis	Dehydratisierungsfilter DCL-032 1/4"	Dehydratisierungsfilter	7887262	74,32 €	Im Shop ↗
12 Kältekreis WR	Verflüssigungsdruckregler, autom. 8-11 bar (WR)	Druckregler	7800043	auf Anfrage
5 Kältekreis	Ex-Ventil EROE 1/3 ZP40 MOP10 R290	Expansionsventil	7887275	303,43 €	Im Shop ↗
	Bedieneinheit (Fernbedienung) mit Kabel 2m	Fernbedienung	7973418	161,82 €	Im Shop ↗
	Bedieneinheit (Fernbedienung) mit Kabel 5m	Fernbedienung	7973419	165,77 €	Im Shop ↗
	Bedieneinheit (Fernbedienung) mit Kabel 10m	Fernbedienung	7973420	173,66 €	Im Shop ↗
12 Gehäuse	Gehäuse Harting M20 unten geschlossen	Gehäuse	7887431	94,59 €	Im Shop ↗
10 Kältekreis WR	Oelsumpfheizung 45W (WR)	Heizung	7800042	auf Anfrage
8 Kältekreis	Hochdruckschalter autom. 22-20bar	Hochdruckschalter	7887257	79,07 €	Im Shop ↗
9 Kältekreis	Kompressor AE4440U-FZ1A R290 230V/I/50Hz	Kompressor	7887270	608,94 €	Im Shop ↗
9 Gehäuse	Kompre.-Set WMC4 600/1800	Kompressor-Set	7887433	221,40 €	Im Shop ↗
1 Kältekreis	Kondensspule 7R 14T/3F/300/2,1/1C AC	Kondensspule	7887271	395,26 €	Im Shop ↗
	Leitungsschutzschalter 6a 1P+N C 6KA	Leitungsschutzschalter	7887263	62,66 €	Im Shop ↗
7/8/10 Gehäuse	Luftfilter WMC4 600-1100/WMF4 600-850	Luftfilter	7887430	30,64 €	Im Shop ↗
4 Kältekreis	Magnetspule Bipolaranschluss PG 9/11	Magnetspule	7887266	9,09 €	Im Shop ↗
3 Kältekreis	Magnetspule RT14 230V 50-60Hz	Magnetspule	7887267	53,18 €	Im Shop ↗
2 Kältekreis	Magnetventil V4S2NR ODF 1/4 "R290	Magnetventil	7887268	161,59 €	Im Shop ↗
6 Kältekreis	Niederdruckschalter autom. 0,2-1,2bar	Niederdruckschalter	7887258	90,93 €	Im Shop ↗
4 Gehäuse	Scharnier Nylon mit Edelstahlstift FBI	Nylon	7887264	11,07 €	Im Shop ↗
	Schütz 12A 3P 1NO+1NC 230V (aktuelle Ausführung)	Schaltkasten/Elektrik	7800046	auf Anfrage
	Schütz 12A 3P 1NC 230 V	Schütz	7887261	52,38 €	Im Shop ↗
3 Gehäuse	Temperatursonde PT1000B 6x40 PVC L1500	Temperatursonde	7887269	69,19 €	Im Shop ↗
2 Gehäuse	Verdampfer-Laufrad Propeller D254/28º V	Verdampfer-Laufrad	7887274	56,24 €	Im Shop ↗
1 Gehäuse	Verdampfer-Motor 20-25 1000 U / min	Verdampfer-Motor	7887273	345,14 €	Im Shop ↗
11 Kältekreis	Verdampfer-Spule 7R 10T/6F/270/5.0/2C Al	Verdampfer-Spule	7887272	487,46 €	Im Shop ↗
6 Gehäuse	Verflüssiger-Lüfterlaufrad D254/28º	Verflüssiger-Lüfterlaufrad	7887260	51,40 €	Im Shop ↗
5 Gehäuse	Verflüssiger-Lüftermotor 1300rpm 50/60Hz	Verflüssiger-Lüftermotor	7887259	214,48 €	Im Shop ↗

WMC4 0900BG124 Teile · 19 online

Produktseite im Shop

Explosionszeichnungen mit Positionsnummern (Quelle: Viessmann Ersatzteilliste 6204501)

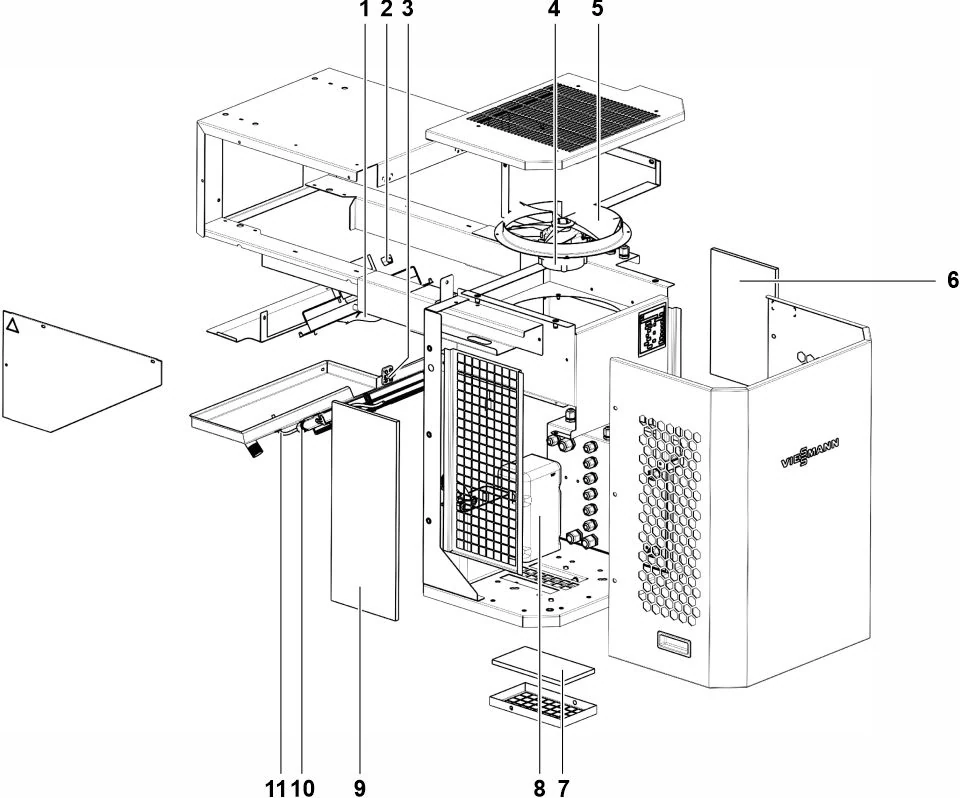

Gehäuse

Kältekreis Standard Explosionszeichnung WMC4 0900 – Kältekreis Standard

Kältekreis WR (Winterregelung) Explosionszeichnung WMC4 0900 – Kältekreis WR (Winterregelung)

Steuerplatine Explosionszeichnung WMC4 0900 – Steuerplatine

Pos.	Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
10 Kältekreis	Abflussheizung 1400x1000 30W 230 V	Abflussheizung	7887265	131,45 €	Im Shop ↗
	Ablasset inkl. Mutter+Dichtung WMC4/WMF4	Ablasset	7887432	9,20 €	Im Shop ↗
10 Gehäuse	Buchse 4-polig Harting	Buchse	7887256	130,46 €	Im Shop ↗
7 Kältekreis	Dehydratisierungsfilter DCL-032 1/4"	Dehydratisierungsfilter	7887262	74,32 €	Im Shop ↗
12 Kältekreis WR	Verflüssigungsdruckregler, autom. 8-11 bar (WR)	Druckregler	7800043	auf Anfrage
	Bedieneinheit (Fernbedienung) mit Kabel 2m	Fernbedienung	7973418	161,82 €	Im Shop ↗
	Bedieneinheit (Fernbedienung) mit Kabel 5m	Fernbedienung	7973419	165,77 €	Im Shop ↗
	Bedieneinheit (Fernbedienung) mit Kabel 10m	Fernbedienung	7973420	173,66 €	Im Shop ↗
11 Gehäuse	Gehäuse Harting M20 unten geschlossen	Gehäuse	7887431	94,59 €	Im Shop ↗
10 Kältekreis WR	Oelsumpfheizung 45W (WR)	Heizung	7800042	auf Anfrage
8 Kältekreis	Hochdruckschalter autom. 22-20bar	Hochdruckschalter	7887257	79,07 €	Im Shop ↗
	Leitungsschutzschalter 6a 1P+N C 6KA	Leitungsschutzschalter	7887263	62,66 €	Im Shop ↗
4 Kältekreis	Magnetspule Bipolaranschluss PG 9/11	Magnetspule	7887266	9,09 €	Im Shop ↗
3 Kältekreis	Magnetspule RT14 230V 50-60Hz	Magnetspule	7887267	53,18 €	Im Shop ↗
2 Kältekreis	Magnetventil V4S2NR ODF 1/4 "R290	Magnetventil	7887268	161,59 €	Im Shop ↗
6 Kältekreis	Niederdruckschalter autom. 0,2-1,2bar	Niederdruckschalter	7887258	90,93 €	Im Shop ↗
3 Gehäuse	Scharnier Nylon mit Edelstahlstift FBI	Nylon	7887264	11,07 €	Im Shop ↗
	Schütz 12A 3P 1NO+1NC 230V (aktuelle Ausführung)	Schaltkasten/Elektrik	7800046	auf Anfrage
	Schütz 12A 3P 1NC 230 V	Schütz	7887261	52,38 €	Im Shop ↗
2 Gehäuse	Temperatursonde PT1000B 6x40 PVC L1500	Temperatursonde	7887269	69,19 €	Im Shop ↗
9 Kältekreis WR	Kompressor AE4460U-FZ1C R290 230V/I/50Hz (WR)	Verdichter	7800041	auf Anfrage
8 Gehäuse	Kompressor-Set WMC4 0900 (R290)	Verdichter/Kompressor-Set	7800040	auf Anfrage
5 Gehäuse	Verflüssiger-Lüfterlaufrad D254/28º	Verflüssiger-Lüfterlaufrad	7887260	51,40 €	Im Shop ↗
4 Gehäuse	Verflüssiger-Lüftermotor 1300rpm 50/60Hz	Verflüssiger-Lüftermotor	7887259	214,48 €	Im Shop ↗

WMC4 1100BG129 Teile · 26 online

Produktseite im Shop

Explosionszeichnungen mit Positionsnummern (Quelle: Viessmann Ersatzteilliste 6204501)

Gehäuse

Kältekreis Standard Explosionszeichnung WMC4 1100 – Kältekreis Standard

Kältekreis WR (Winterregelung) Explosionszeichnung WMC4 1100 – Kältekreis WR (Winterregelung)

Steuerplatine Explosionszeichnung WMC4 1100 – Steuerplatine

Pos.	Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
10 Kältekreis	Abflussheizung 1400x1000 30W 230 V	Abflussheizung	7887265	131,45 €	Im Shop ↗
	Ablasset inkl. Mutter+Dichtung WMC4/WMF4	Ablasset	7887432	9,20 €	Im Shop ↗
10 Gehäuse	Buchse 4-polig Harting	Buchse	7887256	130,46 €	Im Shop ↗
7 Kältekreis	Dehydratisierungsfilter DCL-032 1/4"	Dehydratisierungsfilter	7887262	74,32 €	Im Shop ↗
12 Kältekreis WR	Verflüssigungsdruckregler, autom. 8-11 bar (WR)	Druckregler	7800043	auf Anfrage
5 Kältekreis	Ex-Ventil EROE 1/3 ZP40 MOP10 R290	Expansionsventil	7887275	303,43 €	Im Shop ↗
	Bedieneinheit (Fernbedienung) mit Kabel 2m	Fernbedienung	7973418	161,82 €	Im Shop ↗
	Bedieneinheit (Fernbedienung) mit Kabel 5m	Fernbedienung	7973419	165,77 €	Im Shop ↗
	Bedieneinheit (Fernbedienung) mit Kabel 10m	Fernbedienung	7973420	173,66 €	Im Shop ↗
11 Gehäuse	Gehäuse Harting M20 unten geschlossen	Gehäuse	7887431	94,59 €	Im Shop ↗
10 Kältekreis WR	Oelsumpfheizung 45W (WR)	Heizung	7800042	auf Anfrage
8 Kältekreis	Hochdruckschalter autom. 22-20bar	Hochdruckschalter	7887257	79,07 €	Im Shop ↗
9 Kältekreis	Kompressor ALX435U-FZ3A R290 230V/I/50Hz	Kompressor	7887276	930,15 €	Im Shop ↗
	Kompre.-Set WMC4 1100-2300+WMF4 600/1200	Kompressor-Set	7887434	463,55 €	Im Shop ↗
1 Kältekreis	Kondensspule 7R 14T/3F/300/2,1/1C AC	Kondensspule	7887271	395,26 €	Im Shop ↗
	Leitungsschutzschalter 6a 1P+N C 6KA	Leitungsschutzschalter	7887263	62,66 €	Im Shop ↗
6/7/9 Gehäuse	Luftfilter WMC4 600-1100/WMF4 600-850	Luftfilter	7887430	30,64 €	Im Shop ↗
4 Kältekreis	Magnetspule Bipolaranschluss PG 9/11	Magnetspule	7887266	9,09 €	Im Shop ↗
3 Kältekreis	Magnetspule RT14 230V 50-60Hz	Magnetspule	7887267	53,18 €	Im Shop ↗
2 Kältekreis	Magnetventil V4S2NR ODF 1/4 "R290	Magnetventil	7887268	161,59 €	Im Shop ↗
6 Kältekreis	Niederdruckschalter autom. 0,2-1,2bar	Niederdruckschalter	7887258	90,93 €	Im Shop ↗
3 Gehäuse	Scharnier Nylon mit Edelstahlstift FBI	Nylon	7887264	11,07 €	Im Shop ↗
	Schütz 12A 3P 1NO+1NC 230V (aktuelle Ausführung)	Schaltkasten/Elektrik	7800046	auf Anfrage
	Schütz 12A 3P 1NC 230 V	Schütz	7887261	52,38 €	Im Shop ↗
2 Gehäuse	Temperatursonde PT1000B 6x40 PVC L1500	Temperatursonde	7887269	69,19 €	Im Shop ↗
1 Gehäuse	Verdampfer-Axial-Lüfter S4E300-AS72-75	Verdampfer-Axial-Lüfter	7887277	541,96 €	Im Shop ↗
11 Kältekreis	Verdampfer-Spule 7R 10T/6F/270/5.0/2C Al	Verdampfer-Spule	7887272	487,46 €	Im Shop ↗
5 Gehäuse	Verflüssiger-Lüfterlaufrad D254/28º	Verflüssiger-Lüfterlaufrad	7887260	51,40 €	Im Shop ↗
4 Gehäuse	Verflüssiger-Lüftermotor 1300rpm 50/60Hz	Verflüssiger-Lüftermotor	7887259	214,48 €	Im Shop ↗

WMC4 1800BG232 Teile · 29 online

Produktseite im Shop

Explosionszeichnungen mit Positionsnummern (Quelle: Viessmann Ersatzteilliste 6204501)

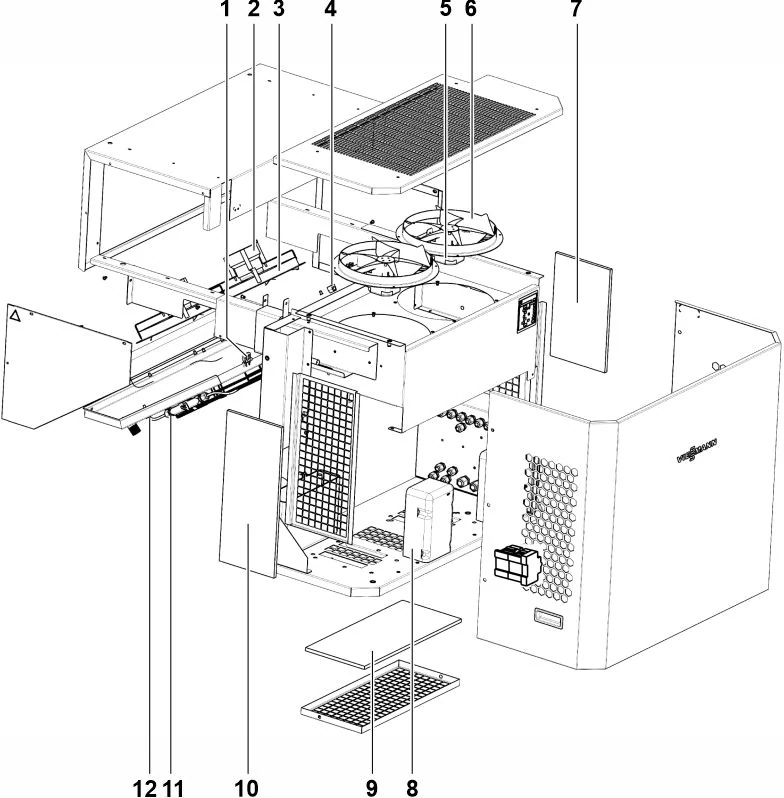

Gehäuse

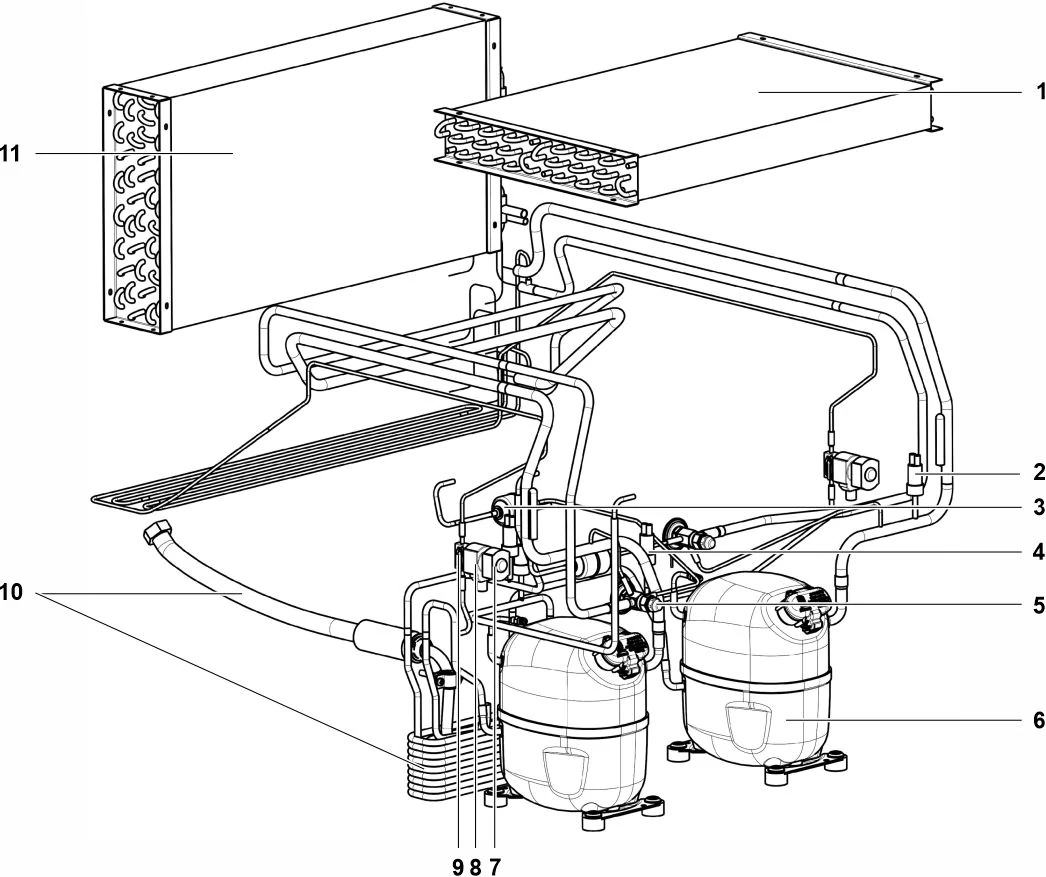

Kältekreis Standard Explosionszeichnung WMC4 1800 – Kältekreis Standard

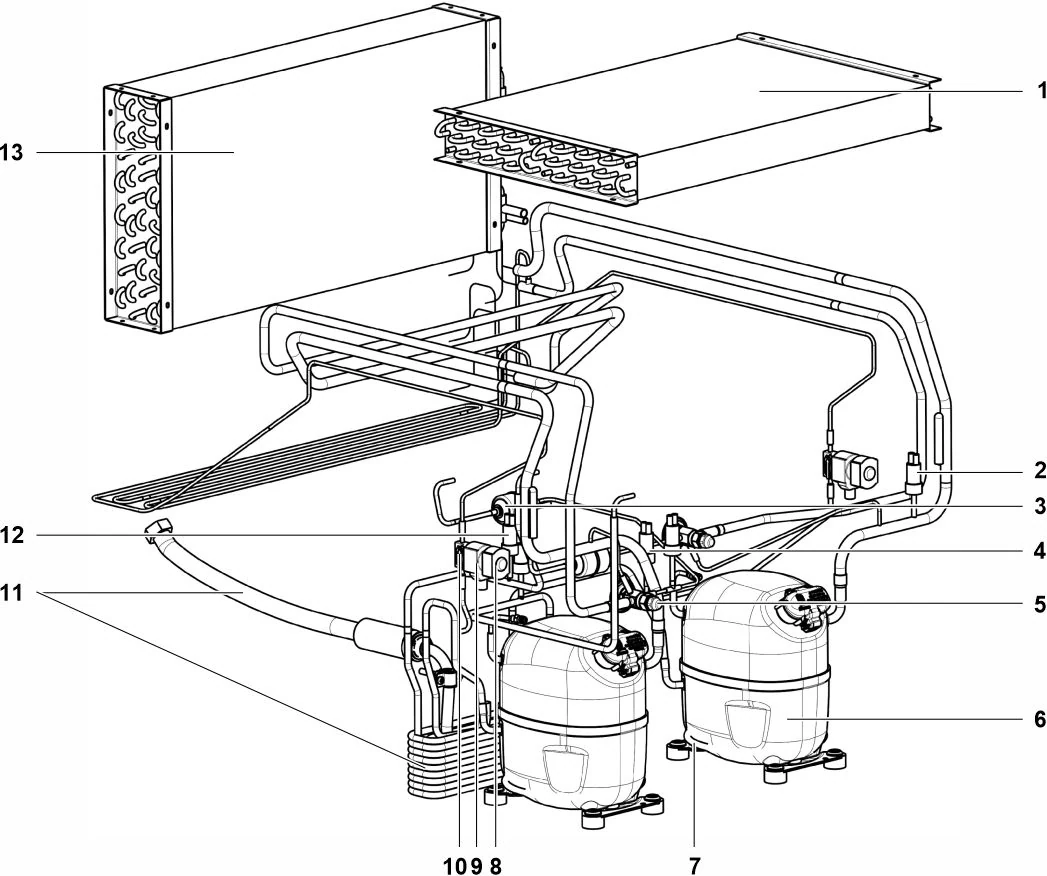

Kältekreis WR (Winterregelung) Explosionszeichnung WMC4 1800 – Kältekreis WR (Winterregelung)

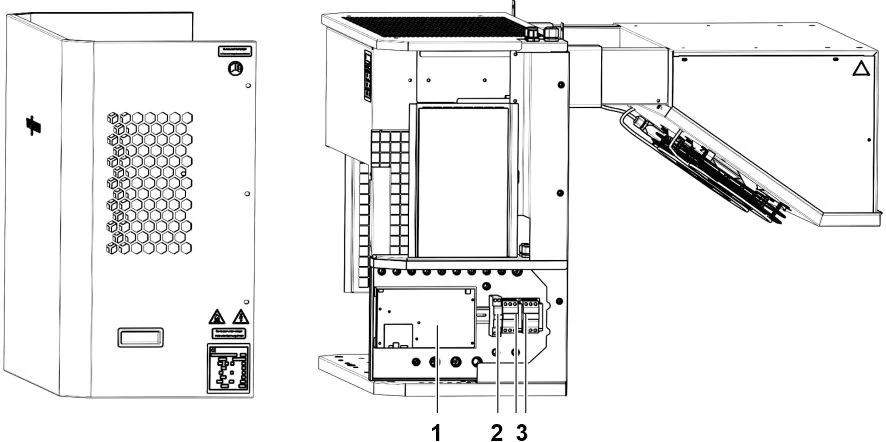

Steuerplatine Explosionszeichnung WMC4 1800 – Steuerplatine

Pos.	Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
10 Kältekreis	Abflussheizung 1400x1000 30W 230 V	Abflussheizung	7887265	131,45 €	Im Shop ↗
	Ablasset inkl. Mutter+Dichtung WMC4/WMF4	Ablasset	7887432	9,20 €	Im Shop ↗
11 Gehäuse	Buchse 4-polig Harting	Buchse	7887256	130,46 €	Im Shop ↗
3 Kältekreis	Dehydratisierungsfilter DCL-032 1/4"	Dehydratisierungsfilter	7887262	74,32 €	Im Shop ↗
12 Kältekreis WR	Verflüssigungsdruckregler, autom. 8-11 bar (WR)	Druckregler	7800043	auf Anfrage
5 Kältekreis	Ex-Ventil EROE 1/3 ZP40 MOP10 R290	Expansionsventil	7887275	303,43 €	Im Shop ↗
	Bedieneinheit (Fernbedienung) mit Kabel 2m	Fernbedienung	7973418	161,82 €	Im Shop ↗
	Bedieneinheit (Fernbedienung) mit Kabel 5m	Fernbedienung	7973419	165,77 €	Im Shop ↗
	Bedieneinheit (Fernbedienung) mit Kabel 10m	Fernbedienung	7973420	173,66 €	Im Shop ↗
12 Gehäuse	Gehäuse Harting M20 unten geschlossen	Gehäuse	7887431	94,59 €	Im Shop ↗
7 Kältekreis WR	Oelsumpfheizung 45W (WR)	Heizung	7800042	auf Anfrage
4 Kältekreis	Hochdruckschalter autom. 22-20bar	Hochdruckschalter	7887257	79,07 €	Im Shop ↗
6 Kältekreis	Kompressor AE4440U-FZ1A R290 230V/I/50Hz	Kompressor	7887270	608,94 €	Im Shop ↗
	Kompressor ALX435U-FZ3A R290 230V/I/50Hz	Kompressor	7887276	930,15 €	Im Shop ↗
8 Gehäuse	Kompre.-Set WMC4 600/1800	Kompressor-Set	7887433	221,40 €	Im Shop ↗
	Kompre.-Set WMC4 1100-2300+WMF4 600/1200	Kompressor-Set	7887434	463,55 €	Im Shop ↗
1 Kältekreis	Kondensspule 7R 16T/3F/600/2,1/2C AC	Kondensspule	7887278	906,51 €	Im Shop ↗
	Leitungsschutzschalter 6a 1P+N C 6KA	Leitungsschutzschalter	7887263	62,66 €	Im Shop ↗
7/9/10 Gehäuse	Luftfilter WMC4 1800-2300/WMF4 1200-1800	Luftfilter	7887436	35,58 €	Im Shop ↗
7 Kältekreis	Magnetspule Bipolaranschluss PG 9/11	Magnetspule	7887266	9,09 €	Im Shop ↗
8 Kältekreis	Magnetspule RT14 230V 50-60Hz	Magnetspule	7887267	53,18 €	Im Shop ↗
9 Kältekreis	Magnetventil V4S2NR ODF 1/4 "R290	Magnetventil	7887268	161,59 €	Im Shop ↗
2 Kältekreis	Niederdruckschalter autom. 0,2-1,2bar	Niederdruckschalter	7887258	90,93 €	Im Shop ↗
1 Gehäuse	Scharnier Nylon mit Edelstahlstift FBI	Nylon	7887264	11,07 €	Im Shop ↗
	Schütz 12A 3P 1NO+1NC 230V (aktuelle Ausführung)	Schaltkasten/Elektrik	7800046	auf Anfrage
	Schütz 12A 3P 1NC 230 V	Schütz	7887261	52,38 €	Im Shop ↗
	Temperatursonde PT1000B 6x40 PVC L1500	Temperatursonde	7887269	69,19 €	Im Shop ↗
3 Gehäuse	Verdampfer-Laufrad Propeller D254/28º V	Verdampfer-Laufrad	7887274	56,24 €	Im Shop ↗
2 Gehäuse	Verdampfer-Motor 20-25 1000 U / min	Verdampfer-Motor	7887273	345,14 €	Im Shop ↗
4 Gehäuse	Verdampfer-Spule 7R 14T/5F/650/5.0/4C AC	Verdampfer-Spule	7887279	1.461,30 €	Im Shop ↗
6 Gehäuse	Verflüssiger-Lüfterlaufrad D254/28º	Verflüssiger-Lüfterlaufrad	7887260	51,40 €	Im Shop ↗
5 Gehäuse	Verflüssiger-Lüftermotor 1300rpm 50/60Hz	Verflüssiger-Lüftermotor	7887259	214,48 €	Im Shop ↗

WMC4 2300BG230 Teile · 27 online

Produktseite im Shop

Explosionszeichnungen mit Positionsnummern (Quelle: Viessmann Ersatzteilliste 6204501)

Gehäuse

Kältekreis Standard Explosionszeichnung WMC4 2300 – Kältekreis Standard

Kältekreis WR (Winterregelung) Explosionszeichnung WMC4 2300 – Kältekreis WR (Winterregelung)

Steuerplatine Explosionszeichnung WMC4 2300 – Steuerplatine

Pos.	Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
10 Kältekreis	Abflussheizung 1400x1000 30W 230 V	Abflussheizung	7887265	131,45 €	Im Shop ↗
	Ablasset inkl. Mutter+Dichtung WMC4/WMF4	Ablasset	7887432	9,20 €	Im Shop ↗
11 Gehäuse	Buchse 4-polig Harting	Buchse	7887256	130,46 €	Im Shop ↗
3 Kältekreis	Dehydratisierungsfilter DCL-032 1/4"	Dehydratisierungsfilter	7887262	74,32 €	Im Shop ↗
12 Kältekreis WR	Verflüssigungsdruckregler, autom. 8-11 bar (WR)	Druckregler	7800043	auf Anfrage
5 Kältekreis	Ex-Ventil EROE 1/3 ZP40 MOP10 R290	Expansionsventil	7887275	303,43 €	Im Shop ↗
	Bedieneinheit (Fernbedienung) mit Kabel 2m	Fernbedienung	7973418	161,82 €	Im Shop ↗
	Bedieneinheit (Fernbedienung) mit Kabel 5m	Fernbedienung	7973419	165,77 €	Im Shop ↗
	Bedieneinheit (Fernbedienung) mit Kabel 10m	Fernbedienung	7973420	173,66 €	Im Shop ↗
12 Gehäuse	Gehäuse Harting M20 unten geschlossen	Gehäuse	7887431	94,59 €	Im Shop ↗
7 Kältekreis WR	Oelsumpfheizung 45W (WR)	Heizung	7800042	auf Anfrage
4 Kältekreis	Hochdruckschalter autom. 22-20bar	Hochdruckschalter	7887257	79,07 €	Im Shop ↗
6 Kältekreis	Kompressor ALX435U-FZ3A R290 230V/I/50Hz	Kompressor	7887276	930,15 €	Im Shop ↗
	Kompre.-Set WMC4 1100-2300+WMF4 600/1200	Kompressor-Set	7887434	463,55 €	Im Shop ↗
1 Kältekreis	Kondensspule 7R 16T/3F/600/2,1/2C AC	Kondensspule	7887278	906,51 €	Im Shop ↗
	Leitungsschutzschalter 6a 1P+N C 6KA	Leitungsschutzschalter	7887263	62,66 €	Im Shop ↗
7/9/10 Gehäuse	Luftfilter WMC4 1800-2300/WMF4 1200-1800	Luftfilter	7887436	35,58 €	Im Shop ↗
7 Kältekreis	Magnetspule Bipolaranschluss PG 9/11	Magnetspule	7887266	9,09 €	Im Shop ↗
8 Kältekreis	Magnetspule RT14 230V 50-60Hz	Magnetspule	7887267	53,18 €	Im Shop ↗
9 Kältekreis	Magnetventil V4S2NR ODF 1/4 "R290	Magnetventil	7887268	161,59 €	Im Shop ↗
2 Kältekreis	Niederdruckschalter autom. 0,2-1,2bar	Niederdruckschalter	7887258	90,93 €	Im Shop ↗
1 Gehäuse	Scharnier Nylon mit Edelstahlstift FBI	Nylon	7887264	11,07 €	Im Shop ↗
	Schütz 12A 3P 1NO+1NC 230V (aktuelle Ausführung)	Schaltkasten/Elektrik	7800046	auf Anfrage
	Schütz 12A 3P 1NC 230 V	Schütz	7887261	52,38 €	Im Shop ↗
	Temperatursonde PT1000B 6x40 PVC L1500	Temperatursonde	7887269	69,19 €	Im Shop ↗
3 Gehäuse	Verdampfer-Laufrad Propeller D254/28º V	Verdampfer-Laufrad	7887274	56,24 €	Im Shop ↗
2 Gehäuse	Verdampfer-Motor 20-25 1000 U / min	Verdampfer-Motor	7887273	345,14 €	Im Shop ↗
4 Gehäuse	Verdampfer-Spule 7R 14T/5F/650/5.0/4C AC	Verdampfer-Spule	7887279	1.461,30 €	Im Shop ↗
6 Gehäuse	Verflüssiger-Lüfterlaufrad D254/28º	Verflüssiger-Lüfterlaufrad	7887260	51,40 €	Im Shop ↗
5 Gehäuse	Verflüssiger-Lüftermotor 1300rpm 50/60Hz	Verflüssiger-Lüftermotor	7887259	214,48 €	Im Shop ↗

WMF4 0600BG130 Teile · 27 online

Produktseite im Shop

Explosionszeichnungen mit Positionsnummern (Quelle: Viessmann Ersatzteilliste 6204501)

Gehäuse

Kältekreis Standard Explosionszeichnung WMF4 0600 – Kältekreis Standard

Kältekreis WR (Winterregelung) Explosionszeichnung WMF4 0600 – Kältekreis WR (Winterregelung)

Steuerplatine Explosionszeichnung WMF4 0600 – Steuerplatine

Pos.	Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
10 Kältekreis	Abflussheizung 1400x1000 30W 230 V	Abflussheizung	7887265	131,45 €	Im Shop ↗
	Ablasset inkl. Mutter+Dichtung WMC4/WMF4	Ablasset	7887432	9,20 €	Im Shop ↗
11 Gehäuse	Buchse 4-polig Harting	Buchse	7887256	130,46 €	Im Shop ↗
7 Kältekreis	Dehydratisierungsfilter DCL-032 1/4"	Dehydratisierungsfilter	7887262	74,32 €	Im Shop ↗
12 Kältekreis WR	Verflüssigungsdruckregler, autom. 8-11 bar (WR)	Druckregler	7800043	auf Anfrage
5 Kältekreis	Ex-Ventil EROE 1/3 ZP40 MOP10 R290	Expansionsventil	7887275	303,43 €	Im Shop ↗
	Bedieneinheit (Fernbedienung) mit Kabel 2m	Fernbedienung	7973418	161,82 €	Im Shop ↗
	Bedieneinheit (Fernbedienung) mit Kabel 5m	Fernbedienung	7973419	165,77 €	Im Shop ↗
	Bedieneinheit (Fernbedienung) mit Kabel 10m	Fernbedienung	7973420	173,66 €	Im Shop ↗
12 Gehäuse	Gehäuse Harting M20 unten geschlossen	Gehäuse	7887431	94,59 €	Im Shop ↗
10 Kältekreis WR	Oelsumpfheizung 45W (WR)	Heizung	7800042	auf Anfrage
8 Kältekreis	Hochdruckschalter autom. 22-20bar	Hochdruckschalter	7887257	79,07 €	Im Shop ↗
9 Kältekreis	Kompressor ALX435U-FZ3A R290 230V/I/50Hz	Kompressor	7887276	930,15 €	Im Shop ↗
	Kompre.-Set WMC4 1100-2300+WMF4 600/1200	Kompressor-Set	7887434	463,55 €	Im Shop ↗
1 Kältekreis	Kondensspule 7R 14T/3F/300/2,1/1C AC	Kondensspule	7887271	395,26 €	Im Shop ↗
	Leitungsschutzschalter 6a 1P+N C 6KA	Leitungsschutzschalter	7887263	62,66 €	Im Shop ↗
7/8/10 Gehäuse	Luftfilter WMC4 600-1100/WMF4 600-850	Luftfilter	7887430	30,64 €	Im Shop ↗
4 Kältekreis	Magnetspule Bipolaranschluss PG 9/11	Magnetspule	7887266	9,09 €	Im Shop ↗
3 Kältekreis	Magnetspule RT14 230V 50-60Hz	Magnetspule	7887267	53,18 €	Im Shop ↗
2 Kältekreis	Magnetventil V4S2NR ODF 1/4 "R290	Magnetventil	7887268	161,59 €	Im Shop ↗
6 Kältekreis	Niederdruckschalter autom. 0,2-1,2bar	Niederdruckschalter	7887258	90,93 €	Im Shop ↗
4 Gehäuse	Scharnier Nylon mit Edelstahlstift FBI	Nylon	7887264	11,07 €	Im Shop ↗
	Schütz 12A 3P 1NO+1NC 230V (aktuelle Ausführung)	Schaltkasten/Elektrik	7800046	auf Anfrage
	Schütz 12A 3P 1NC 230 V	Schütz	7887261	52,38 €	Im Shop ↗
3 Gehäuse	Temperatursonde PT1000B 6x40 PVC L1500	Temperatursonde	7887269	69,19 €	Im Shop ↗
2 Gehäuse	Verdampfer-Laufrad Propeller D254/28º V	Verdampfer-Laufrad	7887274	56,24 €	Im Shop ↗
1 Gehäuse	Verdampfer-Motor 20-25 1000 U / min	Verdampfer-Motor	7887273	345,14 €	Im Shop ↗
11 Kältekreis	Verdampfer-Spule 7R 10T/6F/270/5.0/2C Al	Verdampfer-Spule	7887272	487,46 €	Im Shop ↗
6 Gehäuse	Verflüssiger-Lüfterlaufrad D254/28º	Verflüssiger-Lüfterlaufrad	7887260	51,40 €	Im Shop ↗
5 Gehäuse	Verflüssiger-Lüftermotor 1300rpm 50/60Hz	Verflüssiger-Lüftermotor	7887259	214,48 €	Im Shop ↗

WMF4 0850BG129 Teile · 26 online

Produktseite im Shop

Explosionszeichnungen mit Positionsnummern (Quelle: Viessmann Ersatzteilliste 6204501)

Gehäuse

Kältekreis Standard Explosionszeichnung WMF4 0850 – Kältekreis Standard

Kältekreis WR (Winterregelung) Explosionszeichnung WMF4 0850 – Kältekreis WR (Winterregelung)

Steuerplatine Explosionszeichnung WMF4 0850 – Steuerplatine

Pos.	Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
10 Kältekreis	Abflussheizung 1400x1000 30W 230 V	Abflussheizung	7887265	131,45 €	Im Shop ↗
	Ablasset inkl. Mutter+Dichtung WMC4/WMF4	Ablasset	7887432	9,20 €	Im Shop ↗
10 Gehäuse	Buchse 4-polig Harting	Buchse	7887256	130,46 €	Im Shop ↗
7 Kältekreis	Dehydratisierungsfilter DCL-032 1/4"	Dehydratisierungsfilter	7887262	74,32 €	Im Shop ↗
12 Kältekreis WR	Verflüssigungsdruckregler, autom. 8-11 bar (WR)	Druckregler	7800043	auf Anfrage
5 Kältekreis	Ex-Ventil EROE 1/2 ZP40 MOP10 R290	Expansionsventil	7887281	286,63 €	Im Shop ↗
	Bedieneinheit (Fernbedienung) mit Kabel 2m	Fernbedienung	7973418	161,82 €	Im Shop ↗
	Bedieneinheit (Fernbedienung) mit Kabel 5m	Fernbedienung	7973419	165,77 €	Im Shop ↗
	Bedieneinheit (Fernbedienung) mit Kabel 10m	Fernbedienung	7973420	173,66 €	Im Shop ↗
11 Gehäuse	Gehäuse Harting M20 unten geschlossen	Gehäuse	7887431	94,59 €	Im Shop ↗
10 Kältekreis WR	Oelsumpfheizung 45W (WR)	Heizung	7800042	auf Anfrage
8 Kältekreis	Hochdruckschalter autom. 22-20bar	Hochdruckschalter	7887257	79,07 €	Im Shop ↗
9 Kältekreis	Kompressor CAJ2464U-FZ R290 230 V/I/50Hz	Kompressor	7887280	1.472,69 €	Im Shop ↗
	Kompre.-Set WMF4 850/1800	Kompressor-Set	7887435	458,61 €	Im Shop ↗
1 Kältekreis	Kondensspule 7R 14T/3F/300/2,1/1C AC	Kondensspule	7887271	395,26 €	Im Shop ↗
	Leitungsschutzschalter 6a 1P+N C 6KA	Leitungsschutzschalter	7887263	62,66 €	Im Shop ↗
6/7/9 Gehäuse	Luftfilter WMC4 600-1100/WMF4 600-850	Luftfilter	7887430	30,64 €	Im Shop ↗
4 Kältekreis	Magnetspule Bipolaranschluss PG 9/11	Magnetspule	7887266	9,09 €	Im Shop ↗
3 Kältekreis	Magnetspule RT14 230V 50-60Hz	Magnetspule	7887267	53,18 €	Im Shop ↗
2 Kältekreis	Magnetventil V4S2NR ODF 1/4 "R290	Magnetventil	7887268	161,59 €	Im Shop ↗
6 Kältekreis	Niederdruckschalter autom. 0,2-1,2bar	Niederdruckschalter	7887258	90,93 €	Im Shop ↗
3 Gehäuse	Scharnier Nylon mit Edelstahlstift FBI	Nylon	7887264	11,07 €	Im Shop ↗
	Schütz 12A 3P 1NO+1NC 230V (aktuelle Ausführung)	Schaltkasten/Elektrik	7800046	auf Anfrage
	Schütz 12A 3P 1NC 230 V	Schütz	7887261	52,38 €	Im Shop ↗
2 Gehäuse	Temperatursonde PT1000B 6x40 PVC L1500	Temperatursonde	7887269	69,19 €	Im Shop ↗
1 Gehäuse	Verdampfer-Axial-Lüfter S4E300-AS72-75	Verdampfer-Axial-Lüfter	7887277	541,96 €	Im Shop ↗
11 Kältekreis	Verdampfer-Spule 7R 10T/6F/270/5.0/2C Al	Verdampfer-Spule	7887272	487,46 €	Im Shop ↗
5 Gehäuse	Verflüssiger-Lüfterlaufrad D254/28º	Verflüssiger-Lüfterlaufrad	7887260	51,40 €	Im Shop ↗
4 Gehäuse	Verflüssiger-Lüftermotor 1300rpm 50/60Hz	Verflüssiger-Lüftermotor	7887259	214,48 €	Im Shop ↗

WMF4 1200BG230 Teile · 27 online

Produktseite im Shop

Explosionszeichnungen mit Positionsnummern (Quelle: Viessmann Ersatzteilliste 6204501)

Gehäuse

Kältekreis Standard Explosionszeichnung WMF4 1200 – Kältekreis Standard

Kältekreis WR (Winterregelung) Explosionszeichnung WMF4 1200 – Kältekreis WR (Winterregelung)

Steuerplatine Explosionszeichnung WMF4 1200 – Steuerplatine

Pos.	Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
10 Kältekreis	Abflussheizung 1400x1000 30W 230 V	Abflussheizung	7887265	131,45 €	Im Shop ↗
	Ablasset inkl. Mutter+Dichtung WMC4/WMF4	Ablasset	7887432	9,20 €	Im Shop ↗
11 Gehäuse	Buchse 4-polig Harting	Buchse	7887256	130,46 €	Im Shop ↗
3 Kältekreis	Dehydratisierungsfilter DCL-032 1/4"	Dehydratisierungsfilter	7887262	74,32 €	Im Shop ↗
12 Kältekreis WR	Verflüssigungsdruckregler, autom. 8-11 bar (WR)	Druckregler	7800043	auf Anfrage
5 Kältekreis	Ex-Ventil EROE 1/3 ZP40 MOP10 R290	Expansionsventil	7887275	303,43 €	Im Shop ↗
	Bedieneinheit (Fernbedienung) mit Kabel 2m	Fernbedienung	7973418	161,82 €	Im Shop ↗
	Bedieneinheit (Fernbedienung) mit Kabel 5m	Fernbedienung	7973419	165,77 €	Im Shop ↗
	Bedieneinheit (Fernbedienung) mit Kabel 10m	Fernbedienung	7973420	173,66 €	Im Shop ↗
12 Gehäuse	Gehäuse Harting M20 unten geschlossen	Gehäuse	7887431	94,59 €	Im Shop ↗
7 Kältekreis WR	Oelsumpfheizung 45W (WR)	Heizung	7800042	auf Anfrage
4 Kältekreis	Hochdruckschalter autom. 22-20bar	Hochdruckschalter	7887257	79,07 €	Im Shop ↗
6 Kältekreis	Kompressor ALX435U-FZ3A R290 230V/I/50Hz	Kompressor	7887276	930,15 €	Im Shop ↗
	Kompre.-Set WMC4 1100-2300+WMF4 600/1200	Kompressor-Set	7887434	463,55 €	Im Shop ↗
1 Kältekreis	Kondensspule 7R 16T/3F/600/2,1/2C AC	Kondensspule	7887278	906,51 €	Im Shop ↗
	Leitungsschutzschalter 6a 1P+N C 6KA	Leitungsschutzschalter	7887263	62,66 €	Im Shop ↗
7/9/10 Gehäuse	Luftfilter WMC4 1800-2300/WMF4 1200-1800	Luftfilter	7887436	35,58 €	Im Shop ↗
7 Kältekreis	Magnetspule Bipolaranschluss PG 9/11	Magnetspule	7887266	9,09 €	Im Shop ↗
8 Kältekreis	Magnetspule RT14 230V 50-60Hz	Magnetspule	7887267	53,18 €	Im Shop ↗
9 Kältekreis	Magnetventil V4S2NR ODF 1/4 "R290	Magnetventil	7887268	161,59 €	Im Shop ↗
2 Kältekreis	Niederdruckschalter autom. 0,2-1,2bar	Niederdruckschalter	7887258	90,93 €	Im Shop ↗
1 Gehäuse	Scharnier Nylon mit Edelstahlstift FBI	Nylon	7887264	11,07 €	Im Shop ↗
	Schütz 12A 3P 1NO+1NC 230V (aktuelle Ausführung)	Schaltkasten/Elektrik	7800046	auf Anfrage
	Schütz 12A 3P 1NC 230 V	Schütz	7887261	52,38 €	Im Shop ↗
	Temperatursonde PT1000B 6x40 PVC L1500	Temperatursonde	7887269	69,19 €	Im Shop ↗
3 Gehäuse	Verdampfer-Laufrad Propeller D254/28º V	Verdampfer-Laufrad	7887274	56,24 €	Im Shop ↗
2 Gehäuse	Verdampfer-Motor 20-25 1000 U / min	Verdampfer-Motor	7887273	345,14 €	Im Shop ↗
4 Gehäuse	Verdampfer-Spule 7R 14T/5F/650/5.0/4C AC	Verdampfer-Spule	7887279	1.461,30 €	Im Shop ↗
6 Gehäuse	Verflüssiger-Lüfterlaufrad D254/28º	Verflüssiger-Lüfterlaufrad	7887260	51,40 €	Im Shop ↗
5 Gehäuse	Verflüssiger-Lüftermotor 1300rpm 50/60Hz	Verflüssiger-Lüftermotor	7887259	214,48 €	Im Shop ↗

WMF4 1800BG230 Teile · 27 online

Produktseite im Shop

Explosionszeichnungen mit Positionsnummern (Quelle: Viessmann Ersatzteilliste 6204501)

Gehäuse

Kältekreis Standard Explosionszeichnung WMF4 1800 – Kältekreis Standard

Kältekreis WR (Winterregelung) Explosionszeichnung WMF4 1800 – Kältekreis WR (Winterregelung)

Steuerplatine Explosionszeichnung WMF4 1800 – Steuerplatine

Pos.	Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
10 Kältekreis	Abflussheizung 1400x1000 30W 230 V	Abflussheizung	7887265	131,45 €	Im Shop ↗
	Ablasset inkl. Mutter+Dichtung WMC4/WMF4	Ablasset	7887432	9,20 €	Im Shop ↗
11 Gehäuse	Buchse 4-polig Harting	Buchse	7887256	130,46 €	Im Shop ↗
3 Kältekreis	Dehydratisierungsfilter DCL-032 1/4"	Dehydratisierungsfilter	7887262	74,32 €	Im Shop ↗
12 Kältekreis WR	Verflüssigungsdruckregler, autom. 8-11 bar (WR)	Druckregler	7800043	auf Anfrage
5 Kältekreis	Ex-Ventil EROE 1/2 ZP40 MOP10 R290	Expansionsventil	7887281	286,63 €	Im Shop ↗
	Bedieneinheit (Fernbedienung) mit Kabel 2m	Fernbedienung	7973418	161,82 €	Im Shop ↗
	Bedieneinheit (Fernbedienung) mit Kabel 5m	Fernbedienung	7973419	165,77 €	Im Shop ↗
	Bedieneinheit (Fernbedienung) mit Kabel 10m	Fernbedienung	7973420	173,66 €	Im Shop ↗
12 Gehäuse	Gehäuse Harting M20 unten geschlossen	Gehäuse	7887431	94,59 €	Im Shop ↗
7 Kältekreis WR	Oelsumpfheizung 45W (WR)	Heizung	7800042	auf Anfrage
4 Kältekreis	Hochdruckschalter autom. 22-20bar	Hochdruckschalter	7887257	79,07 €	Im Shop ↗
6 Kältekreis	Kompressor CAJ2464U-FZ R290 230 V/I/50Hz	Kompressor	7887280	1.472,69 €	Im Shop ↗
	Kompre.-Set WMF4 850/1800	Kompressor-Set	7887435	458,61 €	Im Shop ↗
1 Kältekreis	Kondensspule 7R 16T/3F/600/2,1/2C AC	Kondensspule	7887278	906,51 €	Im Shop ↗
	Leitungsschutzschalter 6a 1P+N C 6KA	Leitungsschutzschalter	7887263	62,66 €	Im Shop ↗
7/9/10 Gehäuse	Luftfilter WMC4 1800-2300/WMF4 1200-1800	Luftfilter	7887436	35,58 €	Im Shop ↗
7 Kältekreis	Magnetspule Bipolaranschluss PG 9/11	Magnetspule	7887266	9,09 €	Im Shop ↗
8 Kältekreis	Magnetspule RT14 230V 50-60Hz	Magnetspule	7887267	53,18 €	Im Shop ↗
9 Kältekreis	Magnetventil V4S2NR ODF 1/4 "R290	Magnetventil	7887268	161,59 €	Im Shop ↗
2 Kältekreis	Niederdruckschalter autom. 0,2-1,2bar	Niederdruckschalter	7887258	90,93 €	Im Shop ↗
1 Gehäuse	Scharnier Nylon mit Edelstahlstift FBI	Nylon	7887264	11,07 €	Im Shop ↗
	Schütz 12A 3P 1NO+1NC 230V (aktuelle Ausführung)	Schaltkasten/Elektrik	7800046	auf Anfrage
	Schütz 12A 3P 1NC 230 V	Schütz	7887261	52,38 €	Im Shop ↗
	Temperatursonde PT1000B 6x40 PVC L1500	Temperatursonde	7887269	69,19 €	Im Shop ↗
3 Gehäuse	Verdampfer-Laufrad Propeller D254/28º V	Verdampfer-Laufrad	7887274	56,24 €	Im Shop ↗
2 Gehäuse	Verdampfer-Motor 20-25 1000 U / min	Verdampfer-Motor	7887273	345,14 €	Im Shop ↗
4 Gehäuse	Verdampfer-Spule 7R 14T/5F/650/5.0/4C AC	Verdampfer-Spule	7887279	1.461,30 €	Im Shop ↗
6 Gehäuse	Verflüssiger-Lüfterlaufrad D254/28º	Verflüssiger-Lüfterlaufrad	7887260	51,40 €	Im Shop ↗
5 Gehäuse	Verflüssiger-Lüftermotor 1300rpm 50/60Hz	Verflüssiger-Lüftermotor	7887259	214,48 €	Im Shop ↗

WMx3 – Aktuelle Wandaggregate (R290) 11 Geräte · 484 Teile · 484 im Shop · 0 auf Anfrage

Tecto RF WMC3 (NK) und WMF3 (TK) mit umweltfreundlichem Kältemittel R290 – aktuell im Shop erhältlich. Vollständige Ersatzteillisten mit Positionsnummern aus der offiziellen Hersteller-Dokumentation.

Datenblätter & Anleitungen dieser Baureihe

Viessmann Broschüre alle Tecto Refrigo Kältesätze DE PDF Viessmann Datenblatt Tecto Refrigo Wandkältesatz DE PDF Viessmann Montage-und Betriebsanleitung Tecto Refrigo Wandkältesatz DE PDF Viessmann Information zur Sicherheitseinreichtung PDF

WMC3 0500BG145 Teile · 45 online

Produktseite im Shop

Explosionszeichnungen mit Positionsnummern (Quelle: Viessmann Ersatzteilliste 6176382)

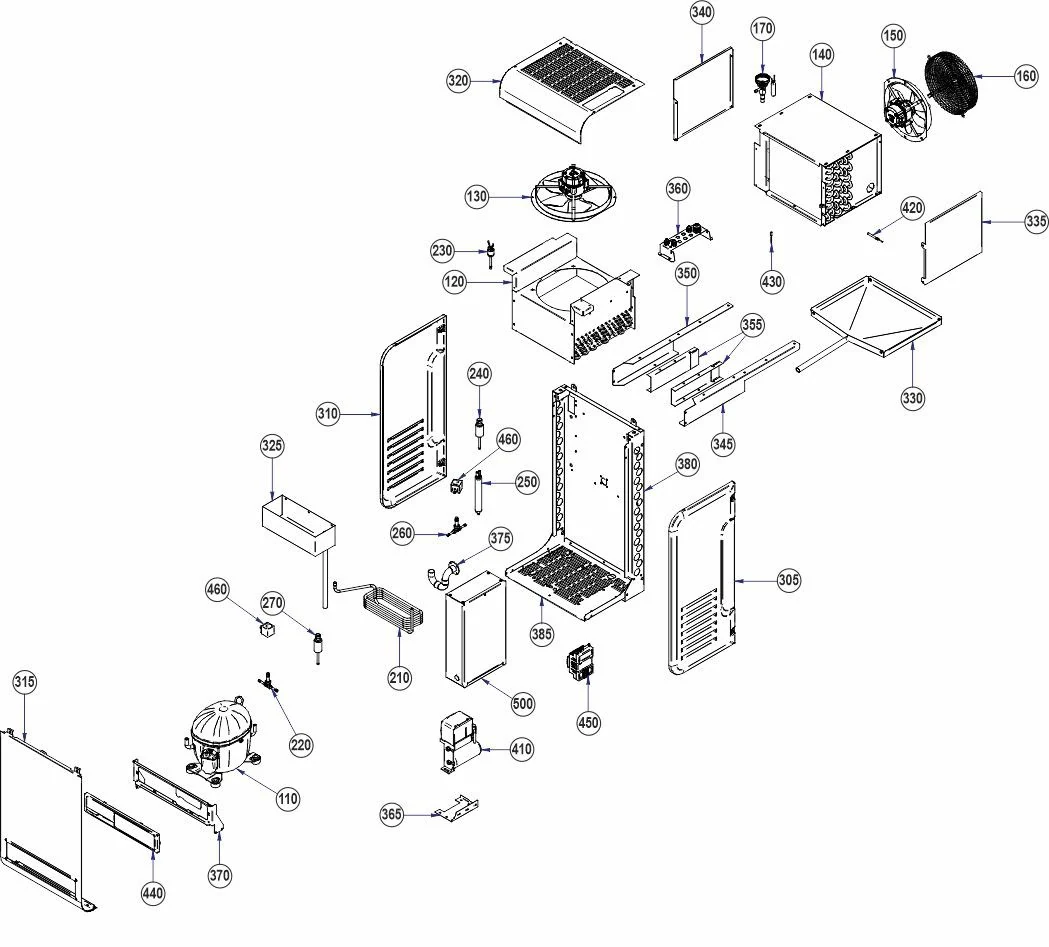

Aggregat

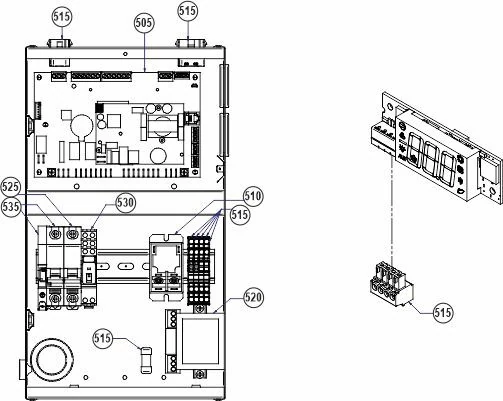

Schaltkasten Explosionszeichnung WMC3 0500 – Schaltkasten

Pos.	Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
330,1	Abflussheizung/Tauwasserschlauchheizung	Abflussheizung	7879822	112,68 €	Im Shop ↗
440	Bedienelement WMC3/WMF3	Bedienelement	7879807	923,79 €	Im Shop ↗
365	Befestigungswinkel Schaltkasten	Befestigungswinkel Schaltkasten	7879788	15,73 €	Im Shop ↗
410	Elektrobox Verdichter 7053-0010	Elektrobox Verdichter	7879799	355,17 €	Im Shop ↗
170	Expansionsventil 7350-0096	Expansionsventil	7873825	93,22 €	Im Shop ↗
315	Frontblech	Frontblech	7879763	204,59 €	Im Shop ↗
355	Gegenstück Halterung Verdampfer	Gegenstück Halterung Verdampfer	7879784	25,16 €	Im Shop ↗
385	Grundplatte	Grundplatte	7879796	142,47 €	Im Shop ↗
370	Halterung Display	Halterung Display	7879789	66,02 €	Im Shop ↗
350	Halterung Verdampfer links	Halterung Verdampfer links	7879781	72,28 €	Im Shop ↗
345	Halterung Verdampfer rechts	Halterung Verdampfer rechts	7879778	72,28 €	Im Shop ↗
210	Heißgasr. Verd.sch. 88100025	Heißgasrohr Verdunstungsschale	7879748	207,43 €	Im Shop ↗
230	Hochdruckpressostat out22 in17 R290	Hochdruckpressostat	7879753	78,58 €	Im Shop ↗
240	Hochdrucktransmitter 4-20mA 0/30Bar	Hochdrucktransmitter	7879754	147,73 €	Im Shop ↗
510	KL1 Verdichterrelais	KL1 Verdichterrelais	7879816	66,22 €	Im Shop ↗
530	KL3-Relais Hochdruckpressostat+Sockel	KL3 Relais Hochdruckpressostat+Sockel	7879820	51,33 €	Im Shop ↗
460,1	Kabel f. Magnetventil	Kabel f. Magnetventil	7879823	15,73 €	Im Shop ↗
515	Kit Anschlussklemmen+Sicherung	Kit Anschlussklemmen+Sicherung	7879817	127,83 €	Im Shop ↗
505	Leistungsplatine RIV-EVO-BOARD	Leistungsplatine	7879815	846,56 €	Im Shop ↗
160	Lüftergitter innen G20052N	Lüftergitter innen	7879745	51,33 €	Im Shop ↗
220	Mag.vent. Heißgasl. CSV3-032B2001	Magnetventil Heißgasleitung	7879751	56,60 €	Im Shop ↗
270	Niederdrucktransmitter 4-20mA 0/10Bar	Niederdrucktransmitter	7879756	147,73 €	Im Shop ↗
320	Oberes Blech	Oberes Blech	7879766	130,97 €	Im Shop ↗
535	QM1 Leitungsschutzsch.Verdichter+Kontakt	QM1 Leitungsschutzsch.Verdichter+Zus.Kontakt	7879821	78,58 €	Im Shop ↗
525	QM2 Leitungsschutzschalter Steurstromkr:	QM2 Leitungsschutzschalter Steurstromkreis	7879819	46,10 €	Im Shop ↗
430	Raumfühler NTC015HP00	Raumfühler	7879806	51,40 €	Im Shop ↗
380	Rückwand	Rückwand	7879793	322,68 €	Im Shop ↗
500	Schaltkasten 56008229	Schaltkasten	7873828	2.214,81 €	Im Shop ↗
340	Seitenblech Verdampfer links	Seitenblech Verdampfer links	7879776	39,81 €	Im Shop ↗
335	Seitenblech Verdampfer rechts	Seitenblech Verdampfer rechts	7879774	39,81 €	Im Shop ↗
310	Seitenblech links	Seitenblech links	7879760	224,22 €	Im Shop ↗
305	Seitenblech rechts	Seitenblech rechts	7879757	224,22 €	Im Shop ↗
375	Siphon Kit 94220047	Siphon Kit	7879792	5,24 €	Im Shop ↗
460	Spule Magnetventil 042N7601	Spule Magnetventil	7879808	32,98 €	Im Shop ↗
520	TC1 Transfformator	TC1 Transfformator	7879818	89,07 €	Im Shop ↗
250	Trockner G40 XH9 N°3 IN=6,2 OUT=6,2 UL	Trockner	7879755	39,81 €	Im Shop ↗
140	Verdam. 36T 10T-4R-275-PA=4 BEST1X250	Verdampfer-Paket	7879739	767,96 €	Im Shop ↗
420	Verdampferfühler NTC015WH01	Verdampferfühler	7879805	51,40 €	Im Shop ↗
150	Verdampferlüfter kpl. 4319-0032	Verdampferlüfter komplett	7879743	298,49 €	Im Shop ↗
330	Verdampferwanne	Verdampferwanne	7879771	196,12 €	Im Shop ↗
110	Verdichter NEU6181U-A-CSIR	Verdichter	7873823	716,25 €	Im Shop ↗
325	Verdunstungsschale	Verdunstungsschale	7879769	172,88 €	Im Shop ↗
130	Verflüssigerlüfter kpl 4319-0031	Verflüssigerlüfter komplett	7879736	278,72 €	Im Shop ↗
120	Verflüß. 52T 15T-4R-270-PA=2,1 BEST1X250	Verflüßiger-Paket	7879732	629,98 €	Im Shop ↗
360	Vorrichtung Kabeleinführung	Vorrichtung Kabeleinführung	7879787	39,81 €	Im Shop ↗

WMC3 0700BG145 Teile · 45 online

Produktseite im Shop

Explosionszeichnungen mit Positionsnummern (Quelle: Viessmann Ersatzteilliste 6176382)

Aggregat

Schaltkasten Explosionszeichnung WMC3 0700 – Schaltkasten

Pos.	Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
330,1	Abflussheizung/Tauwasserschlauchheizung	Abflussheizung	7879822	112,68 €	Im Shop ↗
440	Bedienelement WMC3/WMF3	Bedienelement	7879807	923,79 €	Im Shop ↗
365	Befestigungswinkel Schaltkasten	Befestigungswinkel Schaltkasten	7879788	15,73 €	Im Shop ↗
410	Elektrobox Verdichter 7053-0010	Elektrobox Verdichter	7879799	355,17 €	Im Shop ↗
170	Expansionsventil 7350-0096	Expansionsventil	7873825	93,22 €	Im Shop ↗
315	Frontblech	Frontblech	7879763	204,59 €	Im Shop ↗
355	Gegenstück Halterung Verdampfer	Gegenstück Halterung Verdampfer	7879784	25,16 €	Im Shop ↗
385	Grundplatte	Grundplatte	7879796	142,47 €	Im Shop ↗
370	Halterung Display	Halterung Display	7879789	66,02 €	Im Shop ↗
350	Halterung Verdampfer links	Halterung Verdampfer links	7879781	72,28 €	Im Shop ↗
345	Halterung Verdampfer rechts	Halterung Verdampfer rechts	7879778	72,28 €	Im Shop ↗
210	Heißgasr. Verd.sch. 88100025	Heißgasrohr Verdunstungsschale	7879748	207,43 €	Im Shop ↗
230	Hochdruckpressostat out22 in17 R290	Hochdruckpressostat	7879753	78,58 €	Im Shop ↗
240	Hochdrucktransmitter 4-20mA 0/30Bar	Hochdrucktransmitter	7879754	147,73 €	Im Shop ↗
510	KL1 Verdichterrelais	KL1 Verdichterrelais	7879816	66,22 €	Im Shop ↗
530	KL3-Relais Hochdruckpressostat+Sockel	KL3 Relais Hochdruckpressostat+Sockel	7879820	51,33 €	Im Shop ↗
460,1	Kabel f. Magnetventil	Kabel f. Magnetventil	7879823	15,73 €	Im Shop ↗
515	Kit Anschlussklemmen+Sicherung	Kit Anschlussklemmen+Sicherung	7879817	127,83 €	Im Shop ↗
505	Leistungsplatine RIV-EVO-BOARD	Leistungsplatine	7879815	846,56 €	Im Shop ↗
160	Lüftergitter innen G20052N	Lüftergitter innen	7879745	51,33 €	Im Shop ↗
220	Mag.vent. Heißgasl. CSV3-032B2001	Magnetventil Heißgasleitung	7879751	56,60 €	Im Shop ↗
270	Niederdrucktransmitter 4-20mA 0/10Bar	Niederdrucktransmitter	7879756	147,73 €	Im Shop ↗
320	Oberes Blech	Oberes Blech	7879766	130,97 €	Im Shop ↗
535	QM1 Leitungsschutzsch.Verdichter+Kontakt	QM1 Leitungsschutzsch.Verdichter+Zus.Kontakt	7879821	78,58 €	Im Shop ↗
525	QM2 Leitungsschutzschalter Steurstromkr:	QM2 Leitungsschutzschalter Steurstromkreis	7879819	46,10 €	Im Shop ↗
430	Raumfühler NTC015HP00	Raumfühler	7879806	51,40 €	Im Shop ↗
380	Rückwand	Rückwand	7879793	322,68 €	Im Shop ↗
500	Schaltkasten 56008229	Schaltkasten	7873828	2.214,81 €	Im Shop ↗
340	Seitenblech Verdampfer links	Seitenblech Verdampfer links	7879776	39,81 €	Im Shop ↗
335	Seitenblech Verdampfer rechts	Seitenblech Verdampfer rechts	7879774	39,81 €	Im Shop ↗
310	Seitenblech links	Seitenblech links	7879760	224,22 €	Im Shop ↗
305	Seitenblech rechts	Seitenblech rechts	7879757	224,22 €	Im Shop ↗
375	Siphon Kit 94220047	Siphon Kit	7879792	5,24 €	Im Shop ↗
460	Spule Magnetventil 042N7601	Spule Magnetventil	7879808	32,98 €	Im Shop ↗
520	TC1 Transfformator	TC1 Transfformator	7879818	89,07 €	Im Shop ↗
250	Trockner G40 XH9 N°3 IN=6,2 OUT=6,2 UL	Trockner	7879755	39,81 €	Im Shop ↗
140	Verdam. 36T 10T-4R-275-PA=4 BEST1X250	Verdampfer-Paket	7879739	767,96 €	Im Shop ↗
420	Verdampferfühler NTC015WH01	Verdampferfühler	7879805	51,40 €	Im Shop ↗
150	Verdampferlüfter kpl. 4319-0032	Verdampferlüfter komplett	7879743	298,49 €	Im Shop ↗
330	Verdampferwanne	Verdampferwanne	7879771	196,12 €	Im Shop ↗
110	Verdichter NEU6212U-A-CSIR	Verdichter	7873824	595,07 €	Im Shop ↗
325	Verdunstungsschale	Verdunstungsschale	7879769	172,88 €	Im Shop ↗
130	Verflüssigerlüfter kpl 4319-0031	Verflüssigerlüfter komplett	7879736	278,72 €	Im Shop ↗
120	Verflüß. 52T 15T-4R-270-PA=2,1 BEST1X250	Verflüßiger-Paket	7879732	629,98 €	Im Shop ↗
360	Vorrichtung Kabeleinführung	Vorrichtung Kabeleinführung	7879787	39,81 €	Im Shop ↗

WMC3 1000BG145 Teile · 45 online

Produktseite im Shop

Explosionszeichnungen mit Positionsnummern (Quelle: Viessmann Ersatzteilliste 6176382)

Aggregat

Schaltkasten Explosionszeichnung WMC3 1000 – Schaltkasten

Pos.	Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
330,1	Abflussheizung/Tauwasserschlauchheizung	Abflussheizung	7879822	112,68 €	Im Shop ↗
440	Bedienelement WMC3/WMF3	Bedienelement	7879807	923,79 €	Im Shop ↗
365	Befestigungswinkel Schaltkasten	Befestigungswinkel Schaltkasten	7879788	15,73 €	Im Shop ↗
410	Elektrobox Verdichter 7053-0010	Elektrobox Verdichter	7879799	355,17 €	Im Shop ↗
170	Expansionsventil 7350-0028	Expansionsventil	7879746	93,22 €	Im Shop ↗
315	Frontblech	Frontblech	7879763	204,59 €	Im Shop ↗
355	Gegenstück Halterung Verdampfer	Gegenstück Halterung Verdampfer	7879784	25,16 €	Im Shop ↗
385	Grundplatte	Grundplatte	7879796	142,47 €	Im Shop ↗
370	Halterung Display	Halterung Display	7879789	66,02 €	Im Shop ↗
350	Halterung Verdampfer links	Halterung Verdampfer links	7879781	72,28 €	Im Shop ↗
345	Halterung Verdampfer rechts	Halterung Verdampfer rechts	7879778	72,28 €	Im Shop ↗
210	Heißgasr. Verd.sch. 88100025	Heißgasrohr Verdunstungsschale	7879748	207,43 €	Im Shop ↗
230	Hochdruckpressostat out22 in17 R290	Hochdruckpressostat	7879753	78,58 €	Im Shop ↗
240	Hochdrucktransmitter 4-20mA 0/30Bar	Hochdrucktransmitter	7879754	147,73 €	Im Shop ↗
510	KL1 Verdichterrelais	KL1 Verdichterrelais	7879816	66,22 €	Im Shop ↗
530	KL3-Relais Hochdruckpressostat+Sockel	KL3 Relais Hochdruckpressostat+Sockel	7879820	51,33 €	Im Shop ↗
460,1	Kabel f. Magnetventil	Kabel f. Magnetventil	7879823	15,73 €	Im Shop ↗
515	Kit Anschlussklemmen+Sicherung	Kit Anschlussklemmen+Sicherung	7879817	127,83 €	Im Shop ↗
505	Leistungsplatine RIV-EVO-BOARD	Leistungsplatine	7879815	846,56 €	Im Shop ↗
160	Lüftergitter innen G20052N	Lüftergitter innen	7879745	51,33 €	Im Shop ↗
220	Mag.vent. Heißgasl. CSV3-032B2001	Magnetventil Heißgasleitung	7879751	56,60 €	Im Shop ↗
270	Niederdrucktransmitter 4-20mA 0/10Bar	Niederdrucktransmitter	7879756	147,73 €	Im Shop ↗
320	Oberes Blech	Oberes Blech	7879766	130,97 €	Im Shop ↗
535	QM1 Leitungsschutzsch.Verdichter+Kontakt	QM1 Leitungsschutzsch.Verdichter+Zus.Kontakt	7879821	78,58 €	Im Shop ↗
525	QM2 Leitungsschutzschalter Steurstromkr:	QM2 Leitungsschutzschalter Steurstromkreis	7879819	46,10 €	Im Shop ↗
430	Raumfühler NTC015HP00	Raumfühler	7879806	51,40 €	Im Shop ↗
380	Rückwand	Rückwand	7879793	322,68 €	Im Shop ↗
500	Schaltkasten 56008229	Schaltkasten	7873828	2.214,81 €	Im Shop ↗
340	Seitenblech Verdampfer links	Seitenblech Verdampfer links	7879776	39,81 €	Im Shop ↗
335	Seitenblech Verdampfer rechts	Seitenblech Verdampfer rechts	7879774	39,81 €	Im Shop ↗
310	Seitenblech links	Seitenblech links	7879760	224,22 €	Im Shop ↗
305	Seitenblech rechts	Seitenblech rechts	7879757	224,22 €	Im Shop ↗
375	Siphon Kit 94220047	Siphon Kit	7879792	5,24 €	Im Shop ↗
460	Spule Magnetventil 042N7601	Spule Magnetventil	7879808	32,98 €	Im Shop ↗
520	TC1 Transfformator	TC1 Transfformator	7879818	89,07 €	Im Shop ↗
250	Trockner G40 XH9 N°3 IN=6,2 OUT=6,2 UL	Trockner	7879755	39,81 €	Im Shop ↗
140	Verdam. 36T 10T-4R-275-PA=4 BEST1X250	Verdampfer-Paket	7879739	767,96 €	Im Shop ↗
420	Verdampferfühler NTC015WH01	Verdampferfühler	7879805	51,40 €	Im Shop ↗
150	Verdampferlüfter kpl. 4319-0032	Verdampferlüfter komplett	7879743	298,49 €	Im Shop ↗
330	Verdampferwanne	Verdampferwanne	7879771	196,12 €	Im Shop ↗
110	Verdichter NEU6220U-A-CSR	Verdichter	7879727	931,39 €	Im Shop ↗
325	Verdunstungsschale	Verdunstungsschale	7879769	172,88 €	Im Shop ↗
130	Verflüssigerlüfter kpl 4319-0031	Verflüssigerlüfter komplett	7879736	278,72 €	Im Shop ↗
120	Verflüß. 52T 15T-4R-270-PA=2,1 BEST1X250	Verflüßiger-Paket	7879732	629,98 €	Im Shop ↗
360	Vorrichtung Kabeleinführung	Vorrichtung Kabeleinführung	7879787	39,81 €	Im Shop ↗

WMC3 1450BG244 Teile · 44 online

Produktseite im Shop

Explosionszeichnungen mit Positionsnummern (Quelle: Viessmann Ersatzteilliste 6176382)

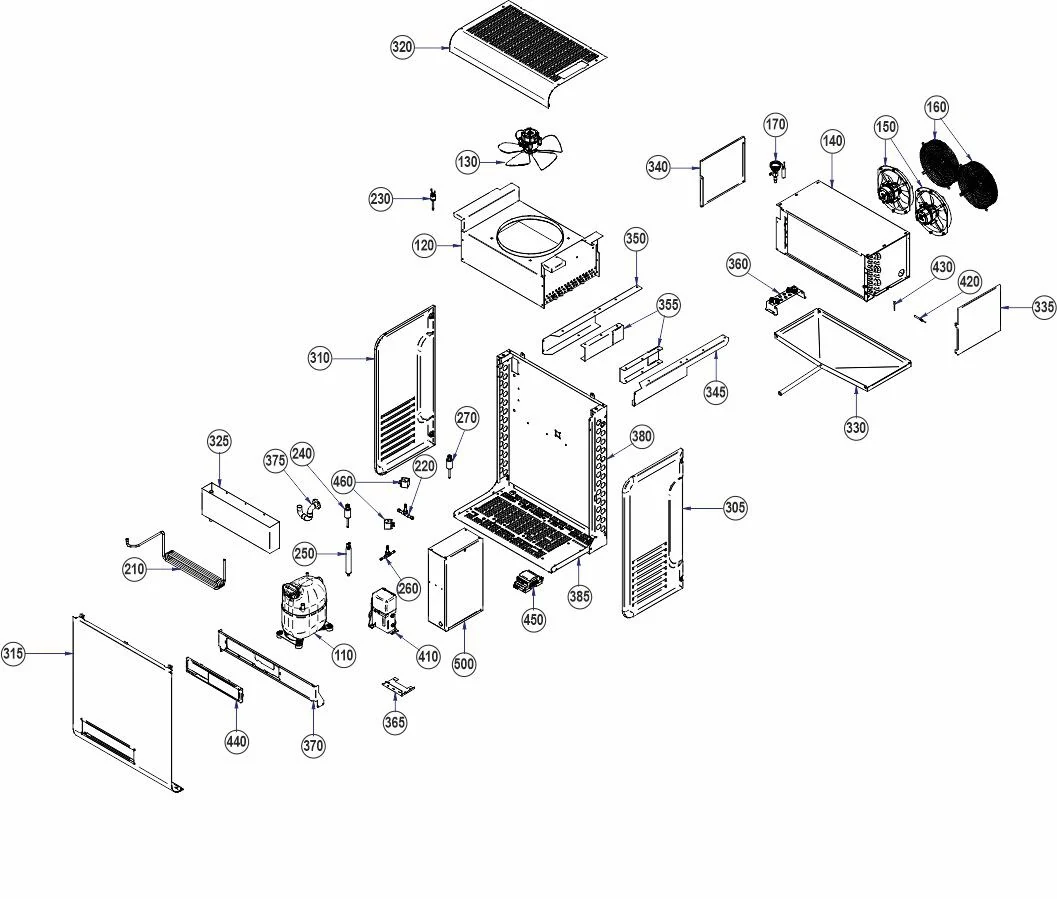

Aggregat

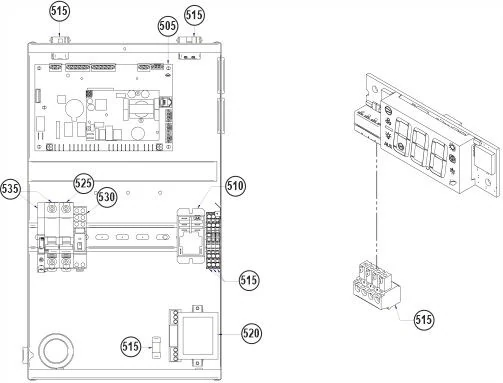

Schaltkasten Explosionszeichnung WMC3 1450 – Schaltkasten

Pos.	Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
330,1	Abflussheizung/Tauwasserschlauchheizung	Abflussheizung	7879822	112,68 €	Im Shop ↗
440	Bedienelement WMC3/WMF3	Bedienelement	7879807	923,79 €	Im Shop ↗
410	Elektrobox Verdichter 55502575	Elektrobox Verdichter	7879800	292,30 €	Im Shop ↗
170	Expansionsventil 7350-0029	Expansionsventil	7879747	106,25 €	Im Shop ↗
315	Frontblech	Frontblech	7879764	254,59 €	Im Shop ↗
355	Gegenstück Halterung Verdampfer	Gegenstück Halterung Verdampfer	7879785	25,16 €	Im Shop ↗
385	Grundplatte	Grundplatte	7879797	231,54 €	Im Shop ↗
370	Halterung Display	Halterung Display	7879790	68,12 €	Im Shop ↗
350	Halterung Verdampfer links	Halterung Verdampfer links	7879782	84,86 €	Im Shop ↗
345	Halterung Verdampfer rechts	Halterung Verdampfer rechts	7879779	34,58 €	Im Shop ↗
210	Heißgasr. Verd.sch. 4319-0021	Heißgasrohr Verdunstungsschale	7879749	243,08 €	Im Shop ↗
230	Hochdruckpressostat out22 in17 R290	Hochdruckpressostat	7879753	78,58 €	Im Shop ↗
240	Hochdrucktransmitter 4-20mA 0/30Bar	Hochdrucktransmitter	7879754	147,73 €	Im Shop ↗
510	KL1 Verdichterrelais	KL1 Verdichterrelais	7879816	66,22 €	Im Shop ↗
530	KL3-Relais Hochdruckpressostat+Sockel	KL3 Relais Hochdruckpressostat+Sockel	7879820	51,33 €	Im Shop ↗
460,1	Kabel f. Magnetventil	Kabel f. Magnetventil	7879824	20,95 €	Im Shop ↗
515	Kit Anschlussklemmen+Sicherung	Kit Anschlussklemmen+Sicherung	7879817	127,83 €	Im Shop ↗
505	Leistungsplatine RIV-EVO-BOARD	Leistungsplatine	7879815	846,56 €	Im Shop ↗
160	Lüftergitter innen G20052N	Lüftergitter innen	7879745	51,33 €	Im Shop ↗
220	Mag.vent. Heißgasl. CSV3-032B2001	Magnetventil Heißgasleitung	7879751	56,60 €	Im Shop ↗
270	Niederdrucktransmitter 4-20mA 0/10Bar	Niederdrucktransmitter	7879756	147,73 €	Im Shop ↗
320	Oberes Blech	Oberes Blech	7879767	235,74 €	Im Shop ↗
535	QM1 Leitungsschutzsch.Verdichter+Kontakt	QM1 Leitungsschutzsch.Verdichter+Zus.Kontakt	7879821	78,58 €	Im Shop ↗
525	QM2 Leitungsschutzschalter Steurstromkr:	QM2 Leitungsschutzschalter Steurstromkreis	7879819	46,10 €	Im Shop ↗
430	Raumfühler NTC015HP00	Raumfühler	7879806	51,40 €	Im Shop ↗
380	Rückwand	Rückwand	7879794	441,08 €	Im Shop ↗
500	Schaltkast. WT25 M R290 1C 6AD 230/1	Schaltkasten	7879809	1.777,40 €	Im Shop ↗
340	Seitenblech Verdampfer links	Seitenblech Verdampfer links	7879776	39,81 €	Im Shop ↗
335	Seitenblech Verdampfer rechts	Seitenblech Verdampfer rechts	7879774	39,81 €	Im Shop ↗
310	Seitenblech links	Seitenblech links	7879761	254,59 €	Im Shop ↗
305	Seitenblech rechts	Seitenblech rechts	7879758	254,59 €	Im Shop ↗
375	Siphon Kit 94220047	Siphon Kit	7879792	5,24 €	Im Shop ↗
460	Spule Magnetventil 042N7601	Spule Magnetventil	7879808	32,98 €	Im Shop ↗
520	TC1 Transfformator	TC1 Transfformator	7879818	89,07 €	Im Shop ↗
250	Trockner G40 XH9 N°3 IN=6,2 OUT=6,2 UL	Trockner	7879755	39,81 €	Im Shop ↗
140	Verdam. 36T 10T-4R-525-PA=4 BEST1X300	Verdampfer-Paket	7879740	729,18 €	Im Shop ↗
420	Verdampferfühler NTC015WH01	Verdampferfühler	7879805	51,40 €	Im Shop ↗
150	Verdampferlüfter kpl. 4319-0032	Verdampferlüfter komplett	7879743	298,49 €	Im Shop ↗
330	Verdampferwanne	Verdampferwanne	7879772	216,22 €	Im Shop ↗
110	Verdichter NT6224U-A-CSR02	Verdichter	7879726	1.189,12 €	Im Shop ↗
325	Verdunstungsschale	Verdunstungsschale	7879770	196,96 €	Im Shop ↗
130	Verflüssigerlüfter kpl 4319-0033	Verflüssigerlüfter komplett	7879737	298,49 €	Im Shop ↗
120	Verflüß. 36T 18T-3R-510-PA=2,1 BEST1X300	Verflüßiger-Paket	7879733	617,09 €	Im Shop ↗
360	Vorrichtung Kabeleinführung	Vorrichtung Kabeleinführung	7879787	39,81 €	Im Shop ↗

WMC3 2150BG244 Teile · 44 online

Produktseite im Shop

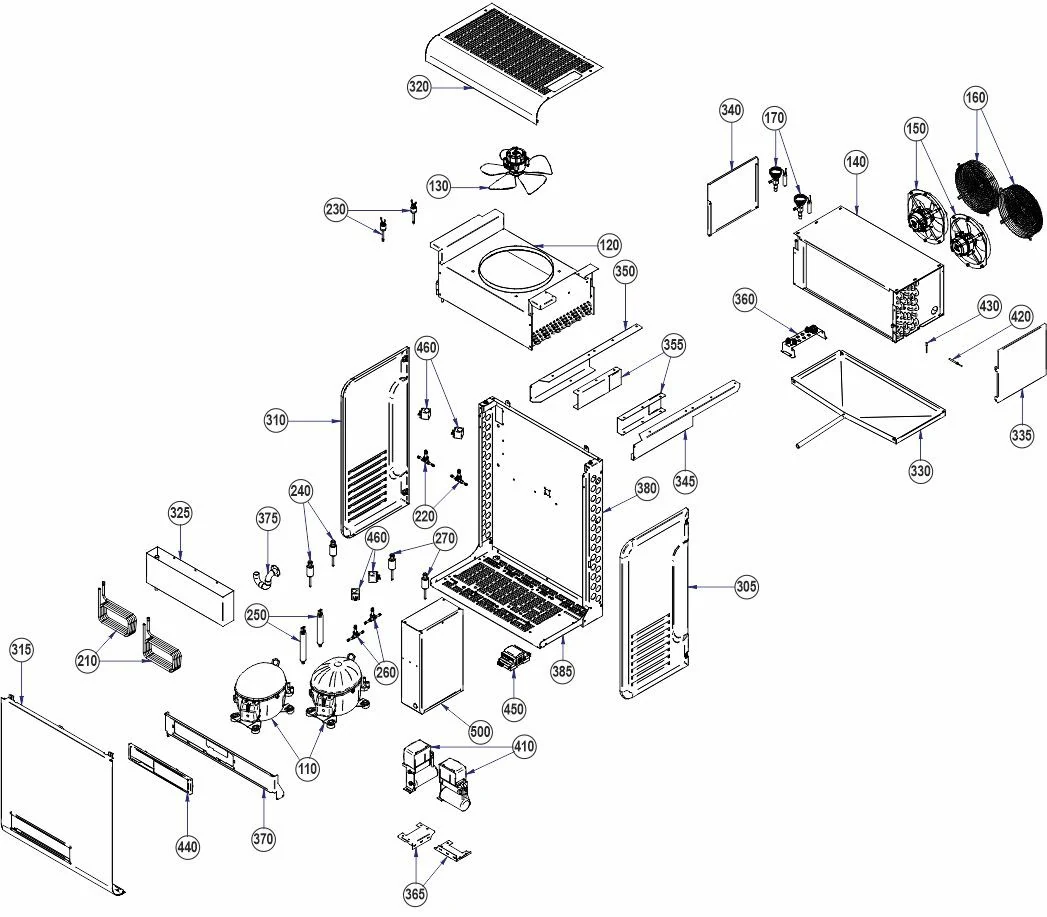

Explosionszeichnungen mit Positionsnummern (Quelle: Viessmann Ersatzteilliste 6176382)

Aggregat

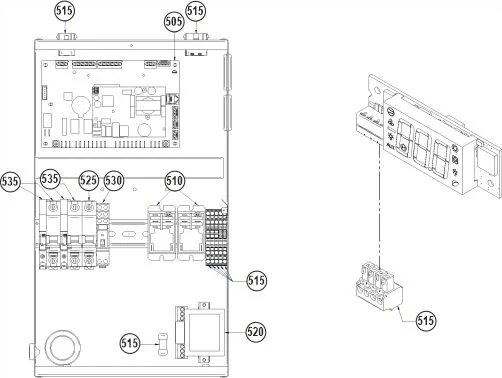

Schaltkasten Explosionszeichnung WMC3 2150 – Schaltkasten

Pos.	Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
330,1	Abflussheizung/Tauwasserschlauchheizung	Abflussheizung	7879822	112,68 €	Im Shop ↗
440	Bedienelement WMC3/WMF3	Bedienelement	7879807	923,79 €	Im Shop ↗
410	Elektrobox Verdichter 7053-0031	Elektrobox Verdichter	7879801	324,78 €	Im Shop ↗
170	Expansionsventil 7350-0028	Expansionsventil	7879746	93,22 €	Im Shop ↗
315	Frontblech	Frontblech	7879764	254,59 €	Im Shop ↗
355	Gegenstück Halterung Verdampfer	Gegenstück Halterung Verdampfer	7879785	25,16 €	Im Shop ↗
385	Grundplatte	Grundplatte	7879797	231,54 €	Im Shop ↗
370	Halterung Display	Halterung Display	7879790	68,12 €	Im Shop ↗
350	Halterung Verdampfer links	Halterung Verdampfer links	7879782	84,86 €	Im Shop ↗
345	Halterung Verdampfer rechts	Halterung Verdampfer rechts	7879779	34,58 €	Im Shop ↗
210	Heißgasr. Verd.sch. 4319-0027	Heißgasrohr Verdunstungsschale	7873826	201,16 €	Im Shop ↗
230	Hochdruckpressostat out22 in17 R290	Hochdruckpressostat	7879753	78,58 €	Im Shop ↗
240	Hochdrucktransmitter 4-20mA 0/30Bar	Hochdrucktransmitter	7879754	147,73 €	Im Shop ↗
510	KL1 Verdichterrelais	KL1 Verdichterrelais	7879816	66,22 €	Im Shop ↗
530	KL3-Relais Hochdruckpressostat+Sockel	KL3 Relais Hochdruckpressostat+Sockel	7879820	51,33 €	Im Shop ↗
460,1	Kabel f. Magnetventil	Kabel f. Magnetventil	7879824	20,95 €	Im Shop ↗
515	Kit Anschlussklemmen+Sicherung	Kit Anschlussklemmen+Sicherung	7879817	127,83 €	Im Shop ↗
505	Leistungsplatine RIV-EVO-BOARD	Leistungsplatine	7879815	846,56 €	Im Shop ↗
160	Lüftergitter innen G20052N	Lüftergitter innen	7879745	51,33 €	Im Shop ↗
220	Mag.vent. Heißgasl. CSV3-032B2001	Magnetventil Heißgasleitung	7879751	56,60 €	Im Shop ↗
270	Niederdrucktransmitter 4-20mA 0/10Bar	Niederdrucktransmitter	7879756	147,73 €	Im Shop ↗
320	Oberes Blech	Oberes Blech	7879767	235,74 €	Im Shop ↗
535	QM1 Leitungsschutzsch.Verdichter+Kontakt	QM1 Leitungsschutzsch.Verdichter+Zus.Kontakt	7879821	78,58 €	Im Shop ↗
525	QM2 Leitungsschutzschalter Steurstromkr:	QM2 Leitungsschutzschalter Steurstromkreis	7879819	46,10 €	Im Shop ↗
430	Raumfühler NTC015HP00	Raumfühler	7879806	51,40 €	Im Shop ↗
380	Rückwand	Rückwand	7879794	441,08 €	Im Shop ↗
500	Schaltkasten 5603-0227	Schaltkasten	7873827	2.544,81 €	Im Shop ↗
340	Seitenblech Verdampfer links	Seitenblech Verdampfer links	7879776	39,81 €	Im Shop ↗
335	Seitenblech Verdampfer rechts	Seitenblech Verdampfer rechts	7879774	39,81 €	Im Shop ↗
310	Seitenblech links	Seitenblech links	7879761	254,59 €	Im Shop ↗
305	Seitenblech rechts	Seitenblech rechts	7879758	254,59 €	Im Shop ↗
375	Siphon Kit 94220047	Siphon Kit	7879792	5,24 €	Im Shop ↗
460	Spule Magnetventil 042N7601	Spule Magnetventil	7879808	32,98 €	Im Shop ↗
520	TC1 Transfformator	TC1 Transfformator	7879818	89,07 €	Im Shop ↗
250	Trockner G40 XH9 N°3 IN=6,2 OUT=6,2 UL	Trockner	7879755	39,81 €	Im Shop ↗
140	Verdam. 56T 10T-6R-525-PA=4 BEST1X300	Verdampfer-Paket	7879741	1.003,68 €	Im Shop ↗
420	Verdampferfühler NTC015WH01	Verdampferfühler	7879805	51,40 €	Im Shop ↗
150	Verdampferlüfter kpl. 4319-0032	Verdampferlüfter komplett	7879743	298,49 €	Im Shop ↗
330	Verdampferwanne	Verdampferwanne	7879772	216,22 €	Im Shop ↗
110	Verdichter NEU6220U-A-CSR	Verdichter	7879727	931,39 €	Im Shop ↗
325	Verdunstungsschale	Verdunstungsschale	7879770	196,96 €	Im Shop ↗
130	Verflüssigerlüfter kpl 4319-0033	Verflüssigerlüfter komplett	7879737	298,49 €	Im Shop ↗
120	Verflüß. 72T 18T-4R-510-PA=2,1 BEST1X300	Verflüßiger-Paket	7879734	896,81 €	Im Shop ↗
360	Vorrichtung Kabeleinführung	Vorrichtung Kabeleinführung	7879787	39,81 €	Im Shop ↗

WMC3 2700BG344 Teile · 44 online

Produktseite im Shop

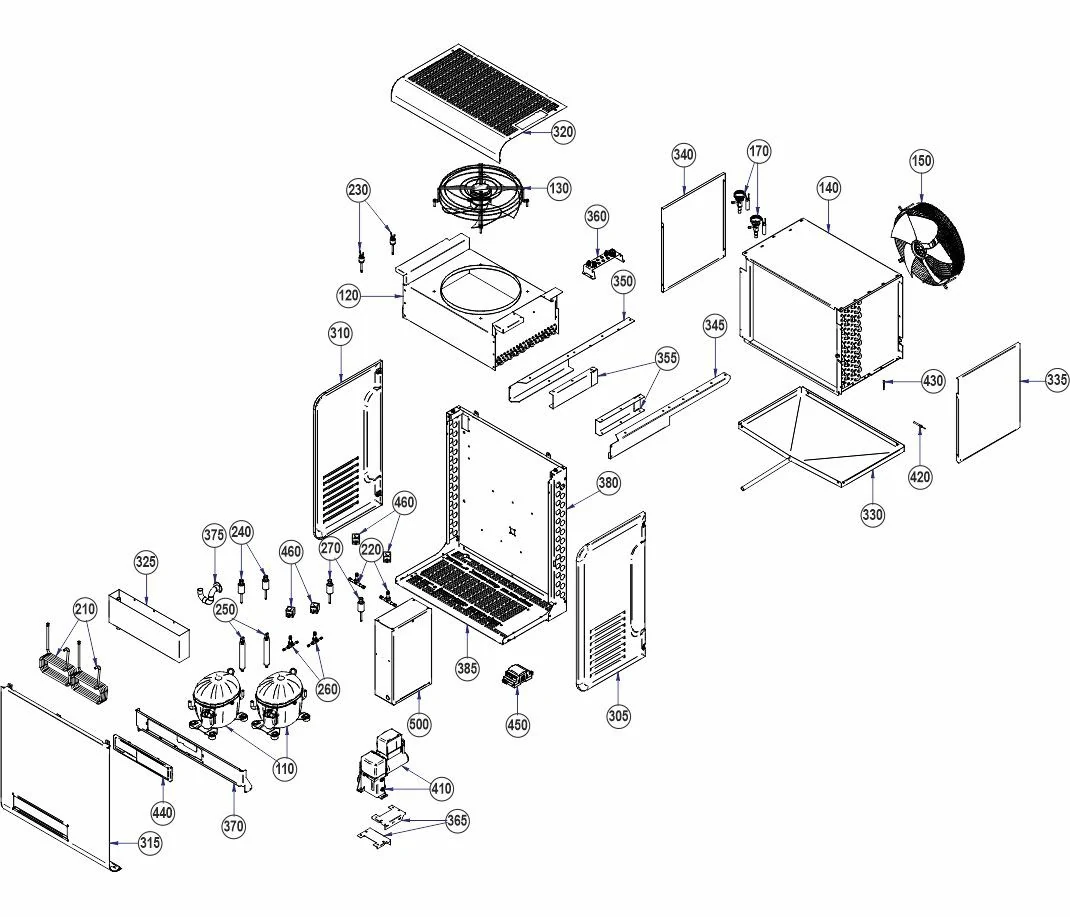

Explosionszeichnungen mit Positionsnummern (Quelle: Viessmann Ersatzteilliste 6176382)

Aggregat

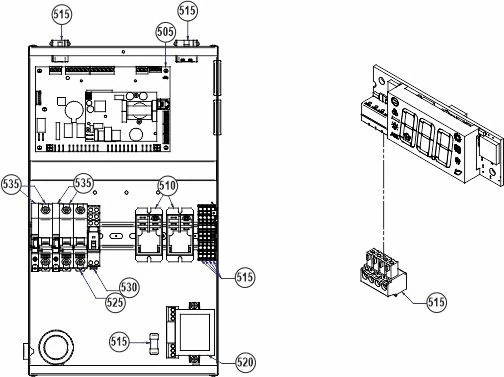

Schaltkasten Explosionszeichnung WMC3 2700 – Schaltkasten

Pos.	Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
330,1	Abflussheizung/Tauwasserschlauchheizung	Abflussheizung	7879822	112,68 €	Im Shop ↗
440	Bedienelement WMC3/WMF3	Bedienelement	7879807	923,79 €	Im Shop ↗
365	Befestigungswinkel Schaltkasten	Befestigungswinkel Schaltkasten	7879788	15,73 €	Im Shop ↗
410	Elektrobox Verdichter 55502535	Elektrobox Verdichter	7879802	266,12 €	Im Shop ↗
170	Expansionsventil 7350-0029	Expansionsventil	7879747	106,25 €	Im Shop ↗
315	Frontblech	Frontblech	7879765	292,30 €	Im Shop ↗
355	Gegenstück Halterung Verdampfer	Gegenstück Halterung Verdampfer	7879786	33,54 €	Im Shop ↗
385	Grundplatte	Grundplatte	7879798	406,50 €	Im Shop ↗
370	Halterung Display	Halterung Display	7879791	70,19 €	Im Shop ↗
350	Halterung Verdampfer links	Halterung Verdampfer links	7879783	117,34 €	Im Shop ↗
345	Halterung Verdampfer rechts	Halterung Verdampfer rechts	7879780	117,34 €	Im Shop ↗
210	Heißgasr. Verd.sch. 4319-0020	Heißgasrohr Verdunstungsschale	7879750	106,88 €	Im Shop ↗
230	Hochdruckpressostat out22 in17 R290	Hochdruckpressostat	7879753	78,58 €	Im Shop ↗
240	Hochdrucktransmitter 4-20mA 0/30Bar	Hochdrucktransmitter	7879754	147,73 €	Im Shop ↗
510	KL1 Verdichterrelais	KL1 Verdichterrelais	7879816	66,22 €	Im Shop ↗
530	KL3-Relais Hochdruckpressostat+Sockel	KL3 Relais Hochdruckpressostat+Sockel	7879820	51,33 €	Im Shop ↗
460,1	Kabel f. Magnetventil	Kabel f. Magnetventil	7879824	20,95 €	Im Shop ↗
515	Kit Anschlussklemmen+Sicherung	Kit Anschlussklemmen+Sicherung	7879817	127,83 €	Im Shop ↗
505	Leistungsplatine RIV-EVO-BOARD	Leistungsplatine	7879815	846,56 €	Im Shop ↗
220	Mag.vent. Heißgasl. CSV3-032B2001	Magnetventil Heißgasleitung	7879751	56,60 €	Im Shop ↗
270	Niederdrucktransmitter 4-20mA 0/10Bar	Niederdrucktransmitter	7879756	147,73 €	Im Shop ↗
320	Oberes Blech	Oberes Blech	7879768	280,77 €	Im Shop ↗
535	QM1 Leitungsschutzsch.Verdichter+Kontakt	QM1 Leitungsschutzsch.Verdichter+Zus.Kontakt	7879821	78,58 €	Im Shop ↗
525	QM2 Leitungsschutzschalter Steurstromkr:	QM2 Leitungsschutzschalter Steurstromkreis	7879819	46,10 €	Im Shop ↗
430	Raumfühler NTC015HP00	Raumfühler	7879806	51,40 €	Im Shop ↗
380	Rückwand	Rückwand	7879795	462,03 €	Im Shop ↗
500	Schaltkast. WT35 M R290 2C 6AD 400/3	Schaltkasten	7879810	2.543,76 €	Im Shop ↗
340	Seitenblech Verdampfer links	Seitenblech Verdampfer links	7879777	68,12 €	Im Shop ↗
335	Seitenblech Verdampfer rechts	Seitenblech Verdampfer rechts	7879775	68,12 €	Im Shop ↗
310	Seitenblech links	Seitenblech links	7879762	284,98 €	Im Shop ↗
305	Seitenblech rechts	Seitenblech rechts	7879759	284,98 €	Im Shop ↗
375	Siphon Kit 94220047	Siphon Kit	7879792	5,24 €	Im Shop ↗
460	Spule Magnetventil 042N7601	Spule Magnetventil	7879808	32,98 €	Im Shop ↗
520	TC1 Transfformator	TC1 Transfformator	7879818	89,07 €	Im Shop ↗
250	Trockner G40 XH9 N°3 IN=6,2 OUT=6,2 UL	Trockner	7879755	39,81 €	Im Shop ↗
140	Verdam. 60T 18T-6R-PAC555-PA=4 BEST1X350	Verdampfer-Paket	7879742	2.225,29 €	Im Shop ↗
420	Verdampferfühler NTC015WH01	Verdampferfühler	7879805	51,40 €	Im Shop ↗
150	Verdampferlüfter kpl. 60035561	Verdampferlüfter komplett	7879744	572,27 €	Im Shop ↗
330	Verdampferwanne	Verdampferwanne	7879773	257,70 €	Im Shop ↗
110	Verdichter NT6222U-A-CSR	Verdichter	7879728	1.099,02 €	Im Shop ↗
325	Verdunstungsschale	Verdunstungsschale	7879770	196,96 €	Im Shop ↗
130	Verflüssigerlüfter kpl 60035563	Verflüssigerlüfter komplett	7879738	554,48 €	Im Shop ↗
120	Verflüß. 60T 20T-3R-PAC550-PA=2,1 T.R.	Verflüßiger-Paket	7879735	964,92 €	Im Shop ↗
360	Vorrichtung Kabeleinführung	Vorrichtung Kabeleinführung	7879787	39,81 €	Im Shop ↗

WMF3 0800BG244 Teile · 44 online

Produktseite im Shop

Explosionszeichnungen mit Positionsnummern (Quelle: Viessmann Ersatzteilliste 6176382)

Aggregat

Schaltkasten Explosionszeichnung WMF3 0800 – Schaltkasten

Pos.	Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
330,1	Abflussheizung/Tauwasserschlauchheizung	Abflussheizung	7879822	112,68 €	Im Shop ↗
440	Bedienelement WMC3/WMF3	Bedienelement	7879807	923,79 €	Im Shop ↗
410	Elektrobox Verdichter 55502575	Elektrobox Verdichter	7879800	292,30 €	Im Shop ↗
170	Expansionsventil 7350-0029	Expansionsventil	7879747	106,25 €	Im Shop ↗
315	Frontblech	Frontblech	7879764	254,59 €	Im Shop ↗
355	Gegenstück Halterung Verdampfer	Gegenstück Halterung Verdampfer	7879785	25,16 €	Im Shop ↗
385	Grundplatte	Grundplatte	7879797	231,54 €	Im Shop ↗
370	Halterung Display	Halterung Display	7879790	68,12 €	Im Shop ↗
350	Halterung Verdampfer links	Halterung Verdampfer links	7879782	84,86 €	Im Shop ↗
345	Halterung Verdampfer rechts	Halterung Verdampfer rechts	7879779	34,58 €	Im Shop ↗
210	Heißgasr. Verd.sch. 4319-0021	Heißgasrohr Verdunstungsschale	7879749	243,08 €	Im Shop ↗
230	Hochdruckpressostat out22 in17 R290	Hochdruckpressostat	7879753	78,58 €	Im Shop ↗
240	Hochdrucktransmitter 4-20mA 0/30Bar	Hochdrucktransmitter	7879754	147,73 €	Im Shop ↗
510	KL1 Verdichterrelais	KL1 Verdichterrelais	7879816	66,22 €	Im Shop ↗
530	KL3-Relais Hochdruckpressostat+Sockel	KL3 Relais Hochdruckpressostat+Sockel	7879820	51,33 €	Im Shop ↗
460,1	Kabel f. Magnetventil	Kabel f. Magnetventil	7879824	20,95 €	Im Shop ↗
515	Kit Anschlussklemmen+Sicherung	Kit Anschlussklemmen+Sicherung	7879817	127,83 €	Im Shop ↗
505	Leistungsplatine RIV-EVO-BOARD	Leistungsplatine	7879815	846,56 €	Im Shop ↗
160	Lüftergitter innen G20052N	Lüftergitter innen	7879745	51,33 €	Im Shop ↗
220	Mag.vent. Heißgasl. CSV3-032B2001	Magnetventil Heißgasleitung	7879751	56,60 €	Im Shop ↗
270	Niederdrucktransmitter 4-20mA 0/10Bar	Niederdrucktransmitter	7879756	147,73 €	Im Shop ↗
320	Oberes Blech	Oberes Blech	7879767	235,74 €	Im Shop ↗
535	QM1 Leitungsschutzsch.Verdichter+Kontakt	QM1 Leitungsschutzsch.Verdichter+Zus.Kontakt	7879821	78,58 €	Im Shop ↗
525	QM2 Leitungsschutzschalter Steurstromkr:	QM2 Leitungsschutzschalter Steurstromkreis	7879819	46,10 €	Im Shop ↗
430	Raumfühler NTC015HP00	Raumfühler	7879806	51,40 €	Im Shop ↗
380	Rückwand	Rückwand	7879794	441,08 €	Im Shop ↗
500	Schaltkast. WT30 L R290 1C 10AD 230/1	Schaltkasten	7879811	2.248,33 €	Im Shop ↗
340	Seitenblech Verdampfer links	Seitenblech Verdampfer links	7879776	39,81 €	Im Shop ↗
335	Seitenblech Verdampfer rechts	Seitenblech Verdampfer rechts	7879774	39,81 €	Im Shop ↗
310	Seitenblech links	Seitenblech links	7879761	254,59 €	Im Shop ↗
305	Seitenblech rechts	Seitenblech rechts	7879758	254,59 €	Im Shop ↗
375	Siphon Kit 94220047	Siphon Kit	7879792	5,24 €	Im Shop ↗
460	Spule Magnetventil 042N7601	Spule Magnetventil	7879808	32,98 €	Im Shop ↗
520	TC1 Transfformator	TC1 Transfformator	7879818	89,07 €	Im Shop ↗
250	Trockner G40 XH9 N°3 IN=6,2 OUT=6,2 UL	Trockner	7879755	39,81 €	Im Shop ↗
140	Verdam. 36T 10T-4R-525-PA=4 BEST1X300	Verdampfer-Paket	7879740	729,18 €	Im Shop ↗
420	Verdampferfühler NTC015WH01	Verdampferfühler	7879805	51,40 €	Im Shop ↗
150	Verdampferlüfter kpl. 4319-0032	Verdampferlüfter komplett	7879743	298,49 €	Im Shop ↗
330	Verdampferwanne	Verdampferwanne	7879772	216,22 €	Im Shop ↗
110	Verdichter NTX2211U-A-CSR	Verdichter	7879729	1.278,17 €	Im Shop ↗
325	Verdunstungsschale	Verdunstungsschale	7879770	196,96 €	Im Shop ↗
130	Verflüssigerlüfter kpl 4319-0033	Verflüssigerlüfter komplett	7879737	298,49 €	Im Shop ↗
120	Verflüß. 36T 18T-3R-510-PA=2,1 BEST1X300	Verflüßiger-Paket	7879733	617,09 €	Im Shop ↗
360	Vorrichtung Kabeleinführung	Vorrichtung Kabeleinführung	7879787	39,81 €	Im Shop ↗

WMF3 1000BG242 Teile · 42 online

Produktseite im Shop

Explosionszeichnungen mit Positionsnummern (Quelle: Viessmann Ersatzteilliste 6176382)

Aggregat

Schaltkasten Explosionszeichnung WMF3 1000 – Schaltkasten

Pos.	Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
330,1	Abflussheizung/Tauwasserschlauchheizung	Abflussheizung	7879822	112,68 €	Im Shop ↗
440	Bedienelement WMC3/WMF3	Bedienelement	7879807	923,79 €	Im Shop ↗
170	Expansionsventil 7350-0029	Expansionsventil	7879747	106,25 €	Im Shop ↗
315	Frontblech	Frontblech	7879764	254,59 €	Im Shop ↗
355	Gegenstück Halterung Verdampfer	Gegenstück Halterung Verdampfer	7879785	25,16 €	Im Shop ↗
385	Grundplatte	Grundplatte	7879797	231,54 €	Im Shop ↗
370	Halterung Display	Halterung Display	7879790	68,12 €	Im Shop ↗
350	Halterung Verdampfer links	Halterung Verdampfer links	7879782	84,86 €	Im Shop ↗
345	Halterung Verdampfer rechts	Halterung Verdampfer rechts	7879779	34,58 €	Im Shop ↗
210	Heißgasr. Verd.sch. 4319-0021	Heißgasrohr Verdunstungsschale	7879749	243,08 €	Im Shop ↗
230	Hochdruckpressostat out22 in17 R290	Hochdruckpressostat	7879753	78,58 €	Im Shop ↗
240	Hochdrucktransmitter 4-20mA 0/30Bar	Hochdrucktransmitter	7879754	147,73 €	Im Shop ↗
530	KL3-Relais Hochdruckpressostat+Sockel	KL3 Relais Hochdruckpressostat+Sockel	7879820	51,33 €	Im Shop ↗
460,1	Kabel f. Magnetventil	Kabel f. Magnetventil	7879824	20,95 €	Im Shop ↗
515	Kit Anschlussklemmen+Sicherung	Kit Anschlussklemmen+Sicherung	7879817	127,83 €	Im Shop ↗
505	Leistungsplatine RIV-EVO-BOARD	Leistungsplatine	7879815	846,56 €	Im Shop ↗
160	Lüftergitter innen G20052N	Lüftergitter innen	7879745	51,33 €	Im Shop ↗
220	Mag.vent. Heißgasl. CSV3-032B2001	Magnetventil Heißgasleitung	7879751	56,60 €	Im Shop ↗
270	Niederdrucktransmitter 4-20mA 0/10Bar	Niederdrucktransmitter	7879756	147,73 €	Im Shop ↗
320	Oberes Blech	Oberes Blech	7879767	235,74 €	Im Shop ↗
535	QM1 Leitungsschutzsch.Verdichter+Kontakt	QM1 Leitungsschutzsch.Verdichter+Zus.Kontakt	7882123	102,79 €	Im Shop ↗
525	QM2 Leitungsschutzschalter Steurstromkr:	QM2 Leitungsschutzschalter Steurstromkreis	7879819	46,10 €	Im Shop ↗
430	Raumfühler NTC015HP00	Raumfühler	7879806	51,40 €	Im Shop ↗
380	Rückwand	Rückwand	7879794	441,08 €	Im Shop ↗
500	Schaltkast. WT30 L R290 1C 2.5-4A 400/3	Schaltkasten	7882136	1.763,22 €	Im Shop ↗
340	Seitenblech Verdampfer links	Seitenblech Verdampfer links	7879776	39,81 €	Im Shop ↗
335	Seitenblech Verdampfer rechts	Seitenblech Verdampfer rechts	7879774	39,81 €	Im Shop ↗
310	Seitenblech links	Seitenblech links	7879761	254,59 €	Im Shop ↗
305	Seitenblech rechts	Seitenblech rechts	7879758	254,59 €	Im Shop ↗
375	Siphon Kit 94220047	Siphon Kit	7879792	5,24 €	Im Shop ↗
460	Spule Magnetventil 042N7601	Spule Magnetventil	7879808	32,98 €	Im Shop ↗
520	TC1 Transfformator	TC1 Transfformator	7879818	89,07 €	Im Shop ↗
250	Trockner G40 XH9 N°3 IN=6,2 OUT=6,2 UL	Trockner	7879755	39,81 €	Im Shop ↗
140	Verdam. 36T 10T-4R-525-PA=4 BEST1X300	Verdampfer-Paket	7879740	729,18 €	Im Shop ↗
420	Verdampferfühler NTC015WH01	Verdampferfühler	7879805	51,40 €	Im Shop ↗
150	Verdampferlüfter kpl. 4319-0032	Verdampferlüfter komplett	7879743	298,49 €	Im Shop ↗
330	Verdampferwanne	Verdampferwanne	7879772	216,22 €	Im Shop ↗
110	Verdichter NJX2215US-M	Verdichter	7879731	1.866,98 €	Im Shop ↗
325	Verdunstungsschale	Verdunstungsschale	7879770	196,96 €	Im Shop ↗
130	Verflüssigerlüfter kpl 4319-0033	Verflüssigerlüfter komplett	7879737	298,49 €	Im Shop ↗
120	Verflüß. 36T 18T-3R-510-PA=2,1 BEST1X300	Verflüßiger-Paket	7879733	617,09 €	Im Shop ↗
360	Vorrichtung Kabeleinführung	Vorrichtung Kabeleinführung	7879787	39,81 €	Im Shop ↗

WMF3 1450BG244 Teile · 44 online

Produktseite im Shop

Explosionszeichnungen mit Positionsnummern (Quelle: Viessmann Ersatzteilliste 6176382)

Aggregat

Schaltkasten Explosionszeichnung WMF3 1450 – Schaltkasten

Pos.	Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
330,1	Abflussheizung/Tauwasserschlauchheizung	Abflussheizung	7879822	112,68 €	Im Shop ↗
440	Bedienelement WMC3/WMF3	Bedienelement	7879807	923,79 €	Im Shop ↗
410	Elektrobox Verdichter 55502550	Elektrobox Verdichter	7879803	275,56 €	Im Shop ↗
170	Expansionsventil 7350-0028	Expansionsventil	7879746	93,22 €	Im Shop ↗
315	Frontblech	Frontblech	7879764	254,59 €	Im Shop ↗
355	Gegenstück Halterung Verdampfer	Gegenstück Halterung Verdampfer	7879785	25,16 €	Im Shop ↗
385	Grundplatte	Grundplatte	7879797	231,54 €	Im Shop ↗
370	Halterung Display	Halterung Display	7879790	68,12 €	Im Shop ↗
350	Halterung Verdampfer links	Halterung Verdampfer links	7879782	84,86 €	Im Shop ↗
345	Halterung Verdampfer rechts	Halterung Verdampfer rechts	7879779	34,58 €	Im Shop ↗
210	Heißgasr. Verd.sch. 4319-0027	Heißgasrohr Verdunstungsschale	7873826	201,16 €	Im Shop ↗
230	Hochdruckpressostat out22 in17 R290	Hochdruckpressostat	7879753	78,58 €	Im Shop ↗
240	Hochdrucktransmitter 4-20mA 0/30Bar	Hochdrucktransmitter	7879754	147,73 €	Im Shop ↗
510	KL1 Verdichterrelais	KL1 Verdichterrelais	7879816	66,22 €	Im Shop ↗
530	KL3-Relais Hochdruckpressostat+Sockel	KL3 Relais Hochdruckpressostat+Sockel	7879820	51,33 €	Im Shop ↗
460,1	Kabel f. Magnetventil	Kabel f. Magnetventil	7879824	20,95 €	Im Shop ↗
515	Kit Anschlussklemmen+Sicherung	Kit Anschlussklemmen+Sicherung	7879817	127,83 €	Im Shop ↗
505	Leistungsplatine RIV-EVO-BOARD	Leistungsplatine	7879815	846,56 €	Im Shop ↗
160	Lüftergitter innen G20052N	Lüftergitter innen	7879745	51,33 €	Im Shop ↗
220	Mag.vent. Heißgasl. CSV3-032B2001	Magnetventil Heißgasleitung	7879751	56,60 €	Im Shop ↗
270	Niederdrucktransmitter 4-20mA 0/10Bar	Niederdrucktransmitter	7879756	147,73 €	Im Shop ↗
320	Oberes Blech	Oberes Blech	7879767	235,74 €	Im Shop ↗
535	QM1 Leitungsschutzsch.Verdichter+Kontakt	QM1 Leitungsschutzsch.Verdichter+Zus.Kontakt	7879821	78,58 €	Im Shop ↗
525	QM2 Leitungsschutzschalter Steurstromkr:	QM2 Leitungsschutzschalter Steurstromkreis	7879819	46,10 €	Im Shop ↗
430	Raumfühler NTC015HP00	Raumfühler	7879806	51,40 €	Im Shop ↗
380	Rückwand	Rückwand	7879794	441,08 €	Im Shop ↗
500	Schaltkast. WT30 L R290 2C 6AD 400/3	Schaltkasten	7879812	2.673,69 €	Im Shop ↗
340	Seitenblech Verdampfer links	Seitenblech Verdampfer links	7879776	39,81 €	Im Shop ↗
335	Seitenblech Verdampfer rechts	Seitenblech Verdampfer rechts	7879774	39,81 €	Im Shop ↗
310	Seitenblech links	Seitenblech links	7879761	254,59 €	Im Shop ↗
305	Seitenblech rechts	Seitenblech rechts	7879758	254,59 €	Im Shop ↗
375	Siphon Kit 94220047	Siphon Kit	7879792	5,24 €	Im Shop ↗
460	Spule Magnetventil 042N7601	Spule Magnetventil	7879808	32,98 €	Im Shop ↗
520	TC1 Transfformator	TC1 Transfformator	7879818	89,07 €	Im Shop ↗
250	Trockner G40 XH9 N°3 IN=6,2 OUT=6,2 UL	Trockner	7879755	39,81 €	Im Shop ↗
140	Verdam. 56T 10T-6R-525-PA=4 BEST1X300	Verdampfer-Paket	7879741	1.003,68 €	Im Shop ↗
420	Verdampferfühler NTC015WH01	Verdampferfühler	7879805	51,40 €	Im Shop ↗
150	Verdampferlüfter kpl. 4319-0032	Verdampferlüfter komplett	7879743	298,49 €	Im Shop ↗
330	Verdampferwanne	Verdampferwanne	7879772	216,22 €	Im Shop ↗
110	Verdichter NT2180U-A-CSR	Verdichter	7879730	1.212,74 €	Im Shop ↗
325	Verdunstungsschale	Verdunstungsschale	7879770	196,96 €	Im Shop ↗
130	Verflüssigerlüfter kpl 4319-0033	Verflüssigerlüfter komplett	7879737	298,49 €	Im Shop ↗
120	Verflüß. 72T 18T-4R-510-PA=2,1 BEST1X300	Verflüßiger-Paket	7879734	896,81 €	Im Shop ↗
360	Vorrichtung Kabeleinführung	Vorrichtung Kabeleinführung	7879787	39,81 €	Im Shop ↗

WMF3 2000BG344 Teile · 44 online

Produktseite im Shop

Explosionszeichnungen mit Positionsnummern (Quelle: Viessmann Ersatzteilliste 6176382)

Aggregat

Schaltkasten Explosionszeichnung WMF3 2000 – Schaltkasten

Pos.	Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
330,1	Abflussheizung/Tauwasserschlauchheizung	Abflussheizung	7879822	112,68 €	Im Shop ↗
440	Bedienelement WMC3/WMF3	Bedienelement	7879807	923,79 €	Im Shop ↗
365	Befestigungswinkel Schaltkasten	Befestigungswinkel Schaltkasten	7879788	15,73 €	Im Shop ↗
410	Elektrobox Verdichter 55700215	Elektrobox Verdichter	7879804	261,92 €	Im Shop ↗
170	Expansionsventil 7350-0028	Expansionsventil	7879746	93,22 €	Im Shop ↗
315	Frontblech	Frontblech	7879765	292,30 €	Im Shop ↗
355	Gegenstück Halterung Verdampfer	Gegenstück Halterung Verdampfer	7879786	33,54 €	Im Shop ↗
385	Grundplatte	Grundplatte	7879798	406,50 €	Im Shop ↗
370	Halterung Display	Halterung Display	7879791	70,19 €	Im Shop ↗
350	Halterung Verdampfer links	Halterung Verdampfer links	7879783	117,34 €	Im Shop ↗
345	Halterung Verdampfer rechts	Halterung Verdampfer rechts	7879780	117,34 €	Im Shop ↗
210	Heißgasr. Verd.sch. 4319-0020	Heißgasrohr Verdunstungsschale	7879750	106,88 €	Im Shop ↗
230	Hochdruckpressostat out22 in17 R290	Hochdruckpressostat	7879753	78,58 €	Im Shop ↗
240	Hochdrucktransmitter 4-20mA 0/30Bar	Hochdrucktransmitter	7879754	147,73 €	Im Shop ↗
510	KL1 Verdichterrelais	KL1 Verdichterrelais	7879816	66,22 €	Im Shop ↗
530	KL3-Relais Hochdruckpressostat+Sockel	KL3 Relais Hochdruckpressostat+Sockel	7879820	51,33 €	Im Shop ↗
460,1	Kabel f. Magnetventil	Kabel f. Magnetventil	7879824	20,95 €	Im Shop ↗
515	Kit Anschlussklemmen+Sicherung	Kit Anschlussklemmen+Sicherung	7879817	127,83 €	Im Shop ↗
505	Leistungsplatine RIV-EVO-BOARD	Leistungsplatine	7879815	846,56 €	Im Shop ↗
220	Mag.vent. Heißgasl. CSV3-032B2001	Magnetventil Heißgasleitung	7879751	56,60 €	Im Shop ↗
270	Niederdrucktransmitter 4-20mA 0/10Bar	Niederdrucktransmitter	7879756	147,73 €	Im Shop ↗
320	Oberes Blech	Oberes Blech	7879768	280,77 €	Im Shop ↗
535	QM1 Leitungsschutzsch.Verdichter+Kontakt	QM1 Leitungsschutzsch.Verdichter+Zus.Kontakt	7879821	78,58 €	Im Shop ↗
525	QM2 Leitungsschutzschalter Steurstromkr:	QM2 Leitungsschutzschalter Steurstromkreis	7879819	46,10 €	Im Shop ↗
430	Raumfühler NTC015HP00	Raumfühler	7879806	51,40 €	Im Shop ↗
380	Rückwand	Rückwand	7879795	462,03 €	Im Shop ↗
500	Schaltkast. WT35 L R290 2C 10AD 400/3	Schaltkasten	7879813	2.708,27 €	Im Shop ↗
340	Seitenblech Verdampfer links	Seitenblech Verdampfer links	7879777	68,12 €	Im Shop ↗
335	Seitenblech Verdampfer rechts	Seitenblech Verdampfer rechts	7879775	68,12 €	Im Shop ↗
310	Seitenblech links	Seitenblech links	7879762	284,98 €	Im Shop ↗
305	Seitenblech rechts	Seitenblech rechts	7879759	284,98 €	Im Shop ↗
375	Siphon Kit 94220047	Siphon Kit	7879792	5,24 €	Im Shop ↗
460	Spule Magnetventil 042N7601	Spule Magnetventil	7879808	32,98 €	Im Shop ↗
520	TC1 Transfformator	TC1 Transfformator	7879818	89,07 €	Im Shop ↗
250	Trockner G40 XH9 N°3 IN=6,2 OUT=6,2 UL	Trockner	7879755	39,81 €	Im Shop ↗
140	Verdam. 60T 18T-6R-PAC555-PA=4 BEST1X350	Verdampfer-Paket	7879742	2.225,29 €	Im Shop ↗
420	Verdampferfühler NTC015WH01	Verdampferfühler	7879805	51,40 €	Im Shop ↗
150	Verdampferlüfter kpl. 60035561	Verdampferlüfter komplett	7879744	572,27 €	Im Shop ↗
330	Verdampferwanne	Verdampferwanne	7879773	257,70 €	Im Shop ↗
110	Verdichter NTX2211U-A-CSR	Verdichter	7879729	1.278,17 €	Im Shop ↗
325	Verdunstungsschale	Verdunstungsschale	7879770	196,96 €	Im Shop ↗
130	Verflüssigerlüfter kpl 60035563	Verflüssigerlüfter komplett	7879738	554,48 €	Im Shop ↗
120	Verflüß. 60T 20T-3R-PAC550-PA=2,1 T.R.	Verflüßiger-Paket	7879735	964,92 €	Im Shop ↗
360	Vorrichtung Kabeleinführung	Vorrichtung Kabeleinführung	7879787	39,81 €	Im Shop ↗

WMF3 2350BG343 Teile · 43 online

Produktseite im Shop

Explosionszeichnungen mit Positionsnummern (Quelle: Viessmann Ersatzteilliste 6176382)

Aggregat

Schaltkasten Explosionszeichnung WMF3 2350 – Schaltkasten

Pos.	Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
330,1	Abflussheizung/Tauwasserschlauchheizung	Abflussheizung	7879822	112,68 €	Im Shop ↗
440	Bedienelement WMC3/WMF3	Bedienelement	7879807	923,79 €	Im Shop ↗
365	Befestigungswinkel Schaltkasten	Befestigungswinkel Schaltkasten	7879788	15,73 €	Im Shop ↗
170	Expansionsventil 7350-0029	Expansionsventil	7879747	106,25 €	Im Shop ↗
315	Frontblech	Frontblech	7879765	292,30 €	Im Shop ↗
355	Gegenstück Halterung Verdampfer	Gegenstück Halterung Verdampfer	7879786	33,54 €	Im Shop ↗
385	Grundplatte	Grundplatte	7879798	406,50 €	Im Shop ↗
370	Halterung Display	Halterung Display	7879791	70,19 €	Im Shop ↗
350	Halterung Verdampfer links	Halterung Verdampfer links	7879783	117,34 €	Im Shop ↗
345	Halterung Verdampfer rechts	Halterung Verdampfer rechts	7879780	117,34 €	Im Shop ↗
210	Heißgasr. Verd.sch. 4319-0020	Heißgasrohr Verdunstungsschale	7879750	106,88 €	Im Shop ↗
230	Hochdruckpressostat out22 in17 R290	Hochdruckpressostat	7879753	78,58 €	Im Shop ↗
240	Hochdrucktransmitter 4-20mA 0/30Bar	Hochdrucktransmitter	7879754	147,73 €	Im Shop ↗
530	KL3-Relais Hochdruckpressostat+Sockel	KL3 Relais Hochdruckpressostat+Sockel	7879820	51,33 €	Im Shop ↗
460,1	Kabel f. Magnetventil	Kabel f. Magnetventil	7879824	20,95 €	Im Shop ↗
515	Kit Anschlussklemmen+Sicherung	Kit Anschlussklemmen+Sicherung	7879817	127,83 €	Im Shop ↗
505	Leistungsplatine RIV-EVO-BOARD	Leistungsplatine	7879815	846,56 €	Im Shop ↗
260	Mag.vent. Heißgasl. CSV3-032B2001	Magnetventil Flüßigkeitsleitung	7879751	56,60 €	Im Shop ↗
220	Mag.vent. Heißgasl. CSV6-032B2003	Magnetventil Heißgasleitung	7879752	93,22 €	Im Shop ↗
270	Niederdrucktransmitter 4-20mA 0/10Bar	Niederdrucktransmitter	7879756	147,73 €	Im Shop ↗
320	Oberes Blech	Oberes Blech	7879768	280,77 €	Im Shop ↗
535	QM1 Leitungsschutzsch.Verdichter+Kontakt	QM1 Leitungsschutzsch.Verdichter+Zus.Kontakt	7882123	102,79 €	Im Shop ↗
525	QM2 Leitungsschutzschalter Steurstromkr:	QM2 Leitungsschutzschalter Steurstromkreis	7879819	46,10 €	Im Shop ↗
430	Raumfühler NTC015HP00	Raumfühler	7879806	51,40 €	Im Shop ↗
380	Rückwand	Rückwand	7879795	462,03 €	Im Shop ↗
500	Schaltkast. WT35 L R290 2C 2.5-4A 400/3	Schaltkasten	7879814	2.847,59 €	Im Shop ↗
340	Seitenblech Verdampfer links	Seitenblech Verdampfer links	7879777	68,12 €	Im Shop ↗
335	Seitenblech Verdampfer rechts	Seitenblech Verdampfer rechts	7879775	68,12 €	Im Shop ↗
310	Seitenblech links	Seitenblech links	7879762	284,98 €	Im Shop ↗
305	Seitenblech rechts	Seitenblech rechts	7879759	284,98 €	Im Shop ↗
375	Siphon Kit 94220047	Siphon Kit	7879792	5,24 €	Im Shop ↗
460	Spule Magnetventil 042N7601	Spule Magnetventil	7879808	32,98 €	Im Shop ↗
520	TC1 Transfformator	TC1 Transfformator	7879818	89,07 €	Im Shop ↗
250	Trockner G40 XH9 N°3 IN=6,2 OUT=6,2 UL	Trockner	7879755	39,81 €	Im Shop ↗
140	Verdam. 60T 18T-6R-PAC555-PA=4 BEST1X350	Verdampfer-Paket	7879742	2.225,29 €	Im Shop ↗
420	Verdampferfühler NTC015WH01	Verdampferfühler	7879805	51,40 €	Im Shop ↗
150	Verdampferlüfter kpl. 60035561	Verdampferlüfter komplett	7879744	572,27 €	Im Shop ↗
330	Verdampferwanne	Verdampferwanne	7879773	257,70 €	Im Shop ↗
110	Verdichter NJX2215US-M	Verdichter	7879731	1.866,98 €	Im Shop ↗
325	Verdunstungsschale	Verdunstungsschale	7879770	196,96 €	Im Shop ↗
130	Verflüssigerlüfter kpl 60035563	Verflüssigerlüfter komplett	7879738	554,48 €	Im Shop ↗
120	Verflüß. 60T 20T-3R-PAC550-PA=2,1 T.R.	Verflüßiger-Paket	7879735	964,92 €	Im Shop ↗
360	Vorrichtung Kabeleinführung	Vorrichtung Kabeleinführung	7879787	39,81 €	Im Shop ↗

EVO-Cool Wandaggregate 14 Geräte · 196 Teile · 166 im Shop · 30 auf Anfrage

CS/FS EVO-Cool-Baureihe. Viele Teile bereits direkt bestellbar.

Datenblätter & Anleitungen dieser Baureihe

Viessmann Datenblatt CS/FS EVO-Cool Kühlaggregate PDF Viessmann Montage- und Bedienungsanleitung CS/FS EVO-Cool Kühlaggregate PDF

CS 0500 EVOBG1EVO-Cool13 Teile · 13 online

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Ablaufheizung f. CS 500-1500 FS 900-1400	Ablaufheizung	7848540	106,82 €	Im Shop ↗
EXPANSIONSVENTIL TLK-E0877	Expansionsventil	7848425	138,87 €	Im Shop ↗
Frontabdeckung BG1, mit Ausschnitt	Frontabdeckung	7848533	133,09 €	Im Shop ↗
Frontabdeckung BG1, ohne Ausschnitt	Frontabdeckung	7848534	188,00 €	Im Shop ↗
SAMMLER TROCKNER RCY 81686 - 6mm	Sammler-Trockner	7848375	95,06 €	Im Shop ↗
Tropfschale ZSB Kaltteil BG1 Ersatzteil	Tropfschale	7848380	106,82 €	Im Shop ↗
Verdampfer	Verdampfer	7848392	268,12 €	Im Shop ↗
PT1000 Fühler Verdampferpaket BG1	Verdampfer-Fühler	7848543	81,16 €	Im Shop ↗
Schutzgitter-Axialventilator S4E 250-AH0	Verdampfer-Ventilator	7848395	268,12 €	Im Shop ↗
Verdichter EMT 6160Z	Verdichter	7848412	425,15 €	Im Shop ↗
Verdunsterschale 4mm Material	Verdunsterschale	7848372	244,62 €	Im Shop ↗
Verflüssiger CDP 20831-0	Verflüssiger	7848402	219,00 €	Im Shop ↗
Schutzgitter-Axialventilator	Verflüssiger-Ventilator	7848393	390,20 €	Im Shop ↗

CS 0900 EVOBG1EVO-Cool13 Teile · 12 online

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Ablaufheizung f. CS 500-1500 FS 900-1400	Ablaufheizung	7848540	106,82 €	Im Shop ↗
EXPANSIONSVENTIL TLK-E0878	Expansionsventil	7848426	113,22 €	Im Shop ↗
Frontabdeckung BG1, mit Ausschnitt	Frontabdeckung	7848533	133,09 €	Im Shop ↗
Frontabdeckung BG1, ohne Ausschnitt	Frontabdeckung	7848534	188,00 €	Im Shop ↗
Sammler-Trockner RCY 81697-8mm	Sammler-Trockner	7848376	auf Anfrage
Tropfschale ZSB Kaltteil BG1 Ersatzteil	Tropfschale	7848380	106,82 €	Im Shop ↗
Verdampfer	Verdampfer	7848391	499,22 €	Im Shop ↗
PT1000 Fühler Verdampferpaket BG1	Verdampfer-Fühler	7848543	81,16 €	Im Shop ↗
Schutzgitter-Axialventilator S4E 250-AH0	Verdampfer-Ventilator	7848395	268,12 €	Im Shop ↗
Verdichter SC 15 GX,	Verdichter	7848413	600,35 €	Im Shop ↗
Verdunsterschale 4mm Material	Verdunsterschale	7848372	244,62 €	Im Shop ↗
Verflüssiger CDP 20831-0	Verflüssiger	7848402	219,00 €	Im Shop ↗
Schutzgitter-Axialventilator	Verflüssiger-Ventilator	7848393	390,20 €	Im Shop ↗

CS 1300 EVOBG1EVO-Cool13 Teile · 12 online

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Ablaufheizung f. CS 500-1500 FS 900-1400	Ablaufheizung	7848540	106,82 €	Im Shop ↗
EXPANSIONSVENTIL TLEX-E0879	Expansionsventil	7848427	138,87 €	Im Shop ↗
Frontabdeckung BG1, mit Ausschnitt	Frontabdeckung	7848533	133,09 €	Im Shop ↗
Frontabdeckung BG1, ohne Ausschnitt	Frontabdeckung	7848534	188,00 €	Im Shop ↗
Sammler-Trockner RCY 81697-8mm	Sammler-Trockner	7848376	auf Anfrage
Tropfschale ZSB Kaltteil BG1 Ersatzteil	Tropfschale	7848380	106,82 €	Im Shop ↗
Verdampfer	Verdampfer	7848390	782,09 €	Im Shop ↗
PT1000 Fühler Verdampferpaket BG1	Verdampfer-Fühler	7848543	81,16 €	Im Shop ↗
Schutzgitter-Axialventilator S4E 250-AH0	Verdampfer-Ventilator	7848395	268,12 €	Im Shop ↗
Verdichter SC21 MFX,	Verdichter	7848414	616,84 €	Im Shop ↗
Verdunsterschale 4mm Material	Verdunsterschale	7848372	244,62 €	Im Shop ↗
Verflüssiger CDP 20777-0	Verflüssiger	7848403	336,46 €	Im Shop ↗
Schutzgitter-Axialventilator	Verflüssiger-Ventilator	7848393	390,20 €	Im Shop ↗

CS 1500 EVOBG1EVO-Cool13 Teile · 12 online

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Ablaufheizung f. CS 500-1500 FS 900-1400	Ablaufheizung	7848540	106,82 €	Im Shop ↗
EXPANSIONSVENTIL TLEX-E0879	Expansionsventil	7848427	138,87 €	Im Shop ↗
Frontabdeckung BG1, mit Ausschnitt	Frontabdeckung	7848533	133,09 €	Im Shop ↗
Frontabdeckung BG1, ohne Ausschnitt	Frontabdeckung	7848534	188,00 €	Im Shop ↗
Sammler-Trockner RCY 81697-8mm	Sammler-Trockner	7848376	auf Anfrage
Tropfschale ZSB Kaltteil BG1 Ersatzteil	Tropfschale	7848380	106,82 €	Im Shop ↗
Verdampfer	Verdampfer	7848389	382,42 €	Im Shop ↗
PT1000 Fühler Verdampferpaket BG1	Verdampfer-Fühler	7848543	81,16 €	Im Shop ↗
SCHUTZGITTER-AXIALVENTILATOR S4E 300-AS7	Verdampfer-Ventilator	7848396	292,71 €	Im Shop ↗
Verdichter NT 6220Z	Verdichter	7848415	651,61 €	Im Shop ↗
Verdunsterschale 4mm Material	Verdunsterschale	7848372	244,62 €	Im Shop ↗
Verflüssiger CDP21143-0	Verflüssiger	7848404	437,98 €	Im Shop ↗
Schutzgitter-Axialventilator	Verflüssiger-Ventilator	7848393	390,20 €	Im Shop ↗

CS 2000 EVOBG2EVO-Cool14 Teile · 12 online

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Ablaufheizung CSC für CS 2000-3000 FS 20	Ablaufheizung	7848541	122,34 €	Im Shop ↗
EXPANSIONSVENTIL TLEX-E0880	Expansionsventil	7848428	138,87 €	Im Shop ↗
Frontabdeckung BG2, mit Ausschnitt	Frontabdeckung	7848535	198,68 €	Im Shop ↗
Frontabdeckung BG2, ohne Ausschnitt	Frontabdeckung	7848536	204,17 €	Im Shop ↗
SAMMLER TROCKNER RCY C127-10 ind. A	Sammler-Trockner	7848377	82,50 €	Im Shop ↗
ABB Schütz 230/400 V, 24 A, 16 kW	Schütz	7849510	81,16 €	Im Shop ↗
Tropfschale ZSB Kaltteil BG2 Ersatzteil	Tropfschale	7848381	198,68 €	Im Shop ↗
Verdampfer	Verdampfer	7848388	403,78 €	Im Shop ↗
PT1000 Fühler Verdampferpaket	Verdampfer-Fühler	7848544	78,10 €	Im Shop ↗
SCHUTZGITTER-AXIALVENTILATOR S4E 300-AS7	Verdampfer-Ventilator	7848396	292,71 €	Im Shop ↗
Verdichter H 71 J193ABK	Verdichter	7848416	auf Anfrage
Verdunsterschale / BG 2	Verdunsterschale	7848373	auf Anfrage
Verflüssiger CDP20911	Verflüssiger	7848405	366,41 €	Im Shop ↗
SCHUTZGITTER-AXIALVENTILATOR	Verflüssiger-Ventilator	7848394	799,02 €	Im Shop ↗

CS 2500 EVOBG2EVO-Cool14 Teile · 12 online

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Ablaufheizung CSC für CS 2000-3000 FS 20	Ablaufheizung	7848541	122,34 €	Im Shop ↗
EXPANSIONSVENTIL TLEX-E0881	Expansionsventil	7848429	138,87 €	Im Shop ↗
Frontabdeckung BG2, mit Ausschnitt	Frontabdeckung	7848535	198,68 €	Im Shop ↗
Frontabdeckung BG2, ohne Ausschnitt	Frontabdeckung	7848536	204,17 €	Im Shop ↗
SAMMLER TROCKNER RCY C127-10 ind. A	Sammler-Trockner	7848377	82,50 €	Im Shop ↗
ABB Schütz 230/400 V, 24 A, 16 kW	Schütz	7849510	81,16 €	Im Shop ↗
Tropfschale ZSB Kaltteil BG2 Ersatzteil	Tropfschale	7848381	198,68 €	Im Shop ↗
Verdampfer	Verdampfer	7848382	488,18 €	Im Shop ↗
PT1000 Fühler Verdampferpaket	Verdampfer-Fühler	7848544	78,10 €	Im Shop ↗
Verdampferventilator	Verdampfer-Ventilator	7848397	auf Anfrage
Verdichter H79B24UDBVA	Verdichter	7848417	974,23 €	Im Shop ↗
Verdunsterschale / BG 2	Verdunsterschale	7848373	auf Anfrage
Verflüssiger CDP20913	Verflüssiger	7848406	450,81 €	Im Shop ↗
SCHUTZGITTER-AXIALVENTILATOR	Verflüssiger-Ventilator	7848394	799,02 €	Im Shop ↗

CS 3000 EVOBG2EVO-Cool14 Teile · 12 online

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Ablaufheizung CSC für CS 2000-3000 FS 20	Ablaufheizung	7848541	122,34 €	Im Shop ↗
EXPANSIONSVENTIL TLEX-E0881	Expansionsventil	7848429	138,87 €	Im Shop ↗
Frontabdeckung BG2, mit Ausschnitt	Frontabdeckung	7848535	198,68 €	Im Shop ↗
Frontabdeckung BG2, ohne Ausschnitt	Frontabdeckung	7848536	204,17 €	Im Shop ↗
SAMMLER TROCKNER RCY C127-10 ind. A	Sammler-Trockner	7848377	82,50 €	Im Shop ↗
ABB Schütz 230/400 V, 24 A, 16 kW	Schütz	7849510	81,16 €	Im Shop ↗
Tropfschale ZSB Kaltteil BG2 Ersatzteil	Tropfschale	7848381	198,68 €	Im Shop ↗
Verdampfer	Verdampfer	7848382	488,18 €	Im Shop ↗
PT1000 Fühler Verdampferpaket	Verdampfer-Fühler	7848544	78,10 €	Im Shop ↗
Verdampferventilator	Verdampfer-Ventilator	7848397	auf Anfrage
Verdichter H79B30UDBVA	Verdichter	7848418	974,23 €	Im Shop ↗
Verdunsterschale / BG 2	Verdunsterschale	7848373	auf Anfrage
Verflüssiger CDP 21415-1	Verflüssiger	7848407	654,15 €	Im Shop ↗
SCHUTZGITTER-AXIALVENTILATOR	Verflüssiger-Ventilator	7848394	799,02 €	Im Shop ↗

EVO-Cool universalEVO-Cool16 Teile · 7 online

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Ablaufbeipack	Ablaufheizung	7758091	auf Anfrage
Bedienteilmit 1 m Kabel N ormalkühler	Bedienteil	7848706	auf Anfrage
Bedienteilmit 7, 5m Kabel N ormalkühler	Bedienteil	7848707	auf Anfrage
Bedienteilmit 15m Kabel N ormalkühler	Bedienteil	7848708	auf Anfrage
Bedienteilmit 1 m Kabel Tiefkühler	Bedienteil	7848709	auf Anfrage
Bedienteilmit 7, 5m Kabel Tiefkühler	Bedienteil	7848710	auf Anfrage
Bedienteilmit 15m Kabel Tiefkühler	Bedienteil	7848711	auf Anfrage
PT1000 Fühler Raum	Fühler/Sensor	7848542	72,16 €	Im Shop ↗
PT1000 Fühler Datenlogger	Fühler/Sensor	7848546	auf Anfrage
Magnetventil VPV-303DU1	Magnetventil	7848378	81,63 €	Im Shop ↗
Magnetventil VPV-603D	Magnetventil	7848379	87,67 €	Im Shop ↗
Magnetventil Spule 061N4133 mit 1m Kabel	Magnetventil	7848401	42,24 €	Im Shop ↗
elektronische Regelung EVO-Cool (Grundplatine)	Regelung	7848398	auf Anfrage
Schaltkasten für Verdichter H71J193ABK	Schaltkasten	7849971	342,91 €	Im Shop ↗
Stecker Alarmkontakt Lumberg	Stecker	7848547	18,21 €	Im Shop ↗
PT1000 Fühler Verflüssiger	Verflüssiger-Fühler	7848545	72,16 €	Im Shop ↗

FS 0900 EVOBG1EVO-Cool13 Teile · 11 online

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Ablaufheizung f. CS 500-1500 FS 900-1400	Ablaufheizung	7848540	106,82 €	Im Shop ↗
Expansionsventil TLEX-E 0882 mit R404a	Expansionsventil	7848430	auf Anfrage
Frontabdeckung BG1, mit Ausschnitt	Frontabdeckung	7848533	133,09 €	Im Shop ↗
Frontabdeckung BG1, ohne Ausschnitt	Frontabdeckung	7848534	188,00 €	Im Shop ↗
Sammler-Trockner RCY 81697-8mm	Sammler-Trockner	7848376	auf Anfrage
Tropfschale ZSB Kaltteil BG1 Ersatzteil	Tropfschale	7848380	106,82 €	Im Shop ↗
Verdampfer	Verdampfer	7848391	499,22 €	Im Shop ↗
PT1000 Fühler Verdampferpaket BG1	Verdampfer-Fühler	7848543	81,16 €	Im Shop ↗
Schutzgitter-Axialventilator S4E 250-AH0	Verdampfer-Ventilator	7848395	268,12 €	Im Shop ↗
Verdichter NJ2192GK	Verdichter	7848419	725,32 €	Im Shop ↗
Verdunsterschale 4mm Material	Verdunsterschale	7848372	244,62 €	Im Shop ↗
Verflüssiger für FS 0900 EVO	Verflüssiger	7848408	286,27 €	Im Shop ↗
Schutzgitter-Axialventilator	Verflüssiger-Ventilator	7848393	390,20 €	Im Shop ↗

FS 1200 EVOBG1EVO-Cool13 Teile · 11 online

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Ablaufheizung f. CS 500-1500 FS 900-1400	Ablaufheizung	7848540	106,82 €	Im Shop ↗
EXPANSIONSVENTIL TLEX-E0883	Expansionsventil	7848431	138,87 €	Im Shop ↗
Frontabdeckung BG1, mit Ausschnitt	Frontabdeckung	7848533	133,09 €	Im Shop ↗
Frontabdeckung BG1, ohne Ausschnitt	Frontabdeckung	7848534	188,00 €	Im Shop ↗
Sammler-Trockner RCY 81697-8mm	Sammler-Trockner	7848376	auf Anfrage
Tropfschale ZSB Kaltteil BG1 Ersatzteil	Tropfschale	7848380	106,82 €	Im Shop ↗
Verdampfer	Verdampfer	7848384	385,63 €	Im Shop ↗
PT1000 Fühler Verdampferpaket BG1	Verdampfer-Fühler	7848543	81,16 €	Im Shop ↗
Schutzgitter-Axialventilator S4E 250-AH0	Verdampfer-Ventilator	7848395	268,12 €	Im Shop ↗
Verdichter N J2212GK	Verdichter	7848420	auf Anfrage
Verdunsterschale 4mm Material	Verdunsterschale	7848372	244,62 €	Im Shop ↗
Verflüssiger CDP 20777-0	Verflüssiger	7848403	336,46 €	Im Shop ↗
Schutzgitter-Axialventilator	Verflüssiger-Ventilator	7848393	390,20 €	Im Shop ↗

FS 1400 EVOBG1EVO-Cool13 Teile · 12 online

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Ablaufheizung f. CS 500-1500 FS 900-1400	Ablaufheizung	7848540	106,82 €	Im Shop ↗
EXPANSIONSVENTIL TLEX-E0883	Expansionsventil	7848431	138,87 €	Im Shop ↗
Frontabdeckung BG1, mit Ausschnitt	Frontabdeckung	7848533	133,09 €	Im Shop ↗
Frontabdeckung BG1, ohne Ausschnitt	Frontabdeckung	7848534	188,00 €	Im Shop ↗
Sammler-Trockner RCY 81697-8mm	Sammler-Trockner	7848376	auf Anfrage
Tropfschale ZSB Kaltteil BG1 Ersatzteil	Tropfschale	7848380	106,82 €	Im Shop ↗
Verdampfer	Verdampfer	7848385	519,15 €	Im Shop ↗
PT1000 Fühler Verdampferpaket BG1	Verdampfer-Fühler	7848543	81,16 €	Im Shop ↗
Schutzgitter-Axialventilator S4E 250-AH0	Verdampfer-Ventilator	7848395	268,12 €	Im Shop ↗
Verdichter kpl Typ GS 34 CLX	Verdichter	7848163	804,38 €	Im Shop ↗
Verdunsterschale 4mm Material	Verdunsterschale	7848372	244,62 €	Im Shop ↗
Verflüssiger CDP21143-0	Verflüssiger	7848404	437,98 €	Im Shop ↗
Schutzgitter-Axialventilator	Verflüssiger-Ventilator	7848393	390,20 €	Im Shop ↗

FS 2000 EVOBG2EVO-Cool16 Teile · 13 online

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Ablaufheizung CSC für CS 2000-3000 FS 20	Ablaufheizung	7848541	122,34 €	Im Shop ↗
Drehrichtungsrelais DRR 10 Ersatzteil	Drehrichtungsrelais	7848521	244,62 €	Im Shop ↗
EXPANSIONSVENTIL TLEX-E0884	Expansionsventil	7848432	138,87 €	Im Shop ↗
Frontabdeckung BG2, mit Ausschnitt	Frontabdeckung	7848535	198,68 €	Im Shop ↗
Frontabdeckung BG2, ohne Ausschnitt	Frontabdeckung	7848536	204,17 €	Im Shop ↗
SAMMLER TROCKNER RCY C127-10 ind. A	Sammler-Trockner	7848377	82,50 €	Im Shop ↗
ABB Schütz 230/400 V, 24 A, 16 kW	Schütz	7849510	81,16 €	Im Shop ↗
Tauwasserschlauch; schwarz,CS FS 2000	Tauwasserschlauch	7848526	58,65 €	Im Shop ↗
Tropfschale ZSB Kaltteil BG2 Ersatzteil	Tropfschale	7848381	198,68 €	Im Shop ↗
Verdampfer	Verdampfer	7848386	auf Anfrage
PT1000 Fühler Verdampferpaket	Verdampfer-Fühler	7848544	78,10 €	Im Shop ↗
SCHUTZGITTER-AXIALVENTILATOR S4E 300-AS7	Verdampfer-Ventilator	7848396	292,71 €	Im Shop ↗
Verdichter ZF 06K4-TFD	Verdichter	7848422	auf Anfrage
Verdunsterschale / BG 2	Verdunsterschale	7848373	auf Anfrage
Verflüssiger CDP20913	Verflüssiger	7848406	450,81 €	Im Shop ↗
SCHUTZGITTER-AXIALVENTILATOR	Verflüssiger-Ventilator	7848394	799,02 €	Im Shop ↗

FS 2500 EVOBG2EVO-Cool16 Teile · 14 online

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Ablaufheizung CSC für CS 2000-3000 FS 20	Ablaufheizung	7848541	122,34 €	Im Shop ↗
Drehrichtungsrelais DRR 10 Ersatzteil	Drehrichtungsrelais	7848521	244,62 €	Im Shop ↗
EXPANSIONSVENTIL TLEX-E0885	Expansionsventil	7848433	131,49 €	Im Shop ↗
Frontabdeckung BG2, mit Ausschnitt	Frontabdeckung	7848535	198,68 €	Im Shop ↗
Frontabdeckung BG2, ohne Ausschnitt	Frontabdeckung	7848536	204,17 €	Im Shop ↗
SAMMLER TROCKNER RCY C127-10 ind. A	Sammler-Trockner	7848377	82,50 €	Im Shop ↗
ABB Schütz 230/400 V, 24 A, 16 kW	Schütz	7849510	81,16 €	Im Shop ↗
Tauwasserschlauch; schwarz,CS FS 2500 3	Tauwasserschlauch	7849617	55,44 €	Im Shop ↗
Tropfschale ZSB Kaltteil BG2 Ersatzteil	Tropfschale	7848381	198,68 €	Im Shop ↗
Verdampfer	Verdampfer	7848387	586,44 €	Im Shop ↗
PT1000 Fühler Verdampferpaket	Verdampfer-Fühler	7848544	78,10 €	Im Shop ↗
Verdampferventilator	Verdampfer-Ventilator	7848397	auf Anfrage
Verdichter ZF08K4-TFD	Verdichter	7848423	2.022,16 €	Im Shop ↗
Verdunsterschale / BG 2	Verdunsterschale	7848373	auf Anfrage
Verflüssiger CDP 21415-1	Verflüssiger	7848407	654,15 €	Im Shop ↗
SCHUTZGITTER-AXIALVENTILATOR	Verflüssiger-Ventilator	7848394	799,02 €	Im Shop ↗

FS 3000 EVOBG2EVO-Cool15 Teile · 13 online

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Ablaufheizung CSC für CS 2000-3000 FS 20	Ablaufheizung	7848541	122,34 €	Im Shop ↗
Drehrichtungsrelais DRR 10 Ersatzteil	Drehrichtungsrelais	7848521	244,62 €	Im Shop ↗
EXPANSIONSVENTIL TLEX-E0885	Expansionsventil	7848433	131,49 €	Im Shop ↗
Frontabdeckung BG2, mit Ausschnitt	Frontabdeckung	7848535	198,68 €	Im Shop ↗
Frontabdeckung BG2, ohne Ausschnitt	Frontabdeckung	7848536	204,17 €	Im Shop ↗
SAMMLER TROCKNER RCY C127-10 ind. A	Sammler-Trockner	7848377	82,50 €	Im Shop ↗
ABB Schütz 230/400 V, 24 A, 16 kW	Schütz	7849510	81,16 €	Im Shop ↗
Tropfschale ZSB Kaltteil BG2 Ersatzteil	Tropfschale	7848381	198,68 €	Im Shop ↗
Verdampfer	Verdampfer	7848387	586,44 €	Im Shop ↗
PT1000 Fühler Verdampferpaket	Verdampfer-Fühler	7848544	78,10 €	Im Shop ↗
Verdampferventilator	Verdampfer-Ventilator	7848397	auf Anfrage
Verdichter ZF11K4-TFD	Verdichter	7848424	2.400,17 €	Im Shop ↗
Verdunsterschale / BG 2	Verdunsterschale	7848373	auf Anfrage
Verflüssiger CDP 21415-1	Verflüssiger	7848407	654,15 €	Im Shop ↗
SCHUTZGITTER-AXIALVENTILATOR	Verflüssiger-Ventilator	7848394	799,02 €	Im Shop ↗

CS / FS / WMx1 / WMx2 – Klassische Wandaggregate 13 Geräte · 396 Teile · 345 im Shop · 51 auf Anfrage

Früherbezeichnung: CS xxxx T = WMC1 (thermostatisch), CS xxxx SD = WMC2 (elektronisch); FS entsprechend WMF1/WMF2. Teile ohne Kennzeichnung passen auf beide Varianten.

Datenblätter & Anleitungen dieser Baureihe

Viessmann Montageanleitung WMC1 und WMF1 Kühlaggregate mit thermostatischer Regelung PDF Bedienungsanleitung WMC1 und WMF1 Kühlaggregate mit thermostatischer Regelung PDF Viessmann Broschüre aller Viessmann Kühlaggregate aus dem Jahr 2017 PDF Viessmann Datenblatt WMC1 und WMF1 Kühlaggregate PDF Viessmann Montage- & Betriebsanleitung WMC2 und WMF2 Kühlaggregate PDF Viessmann Broschüre aller Viessmann Kühlaggregate aus dem Jahr 2020 PDF Viessmann Datenblatt WMC2 und WMF2 Kühlaggregate PDF

CS 0300 / WMC1 0300 / WMC2 0300BG124 Teile · 18 online

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Abtauheizung Lamellenpaket 1×	Abtauheizung im Verdampfer	7849548	80,85 €	Im Shop ↗
Bedienfolie / Ersatzfrontfolie für SD-Regelung nur CS 0300 SD · WMC2 0300 (elektronisch)	Bedienung	7848249	22,01 €	Im Shop ↗
Drehknopf für Thermostat nur CS 0300 T · WMC1 0300 (thermostatisch)	Bedienung	7849147	12,32 €	Im Shop ↗
EXPANSIONSVENTIL R134a	Expansionsventil	7849554	133,54 €	Im Shop ↗
Fernbedienung 5 Meter (SD-Regelung) nur CS 0300 SD · WMC2 0300 (elektronisch)	Fernbedienung	7848184	492,45 €	Im Shop ↗
Fernbedienung 15 Meter (SD-Regelung) nur CS 0300 SD · WMC2 0300 (elektronisch)	Fernbedienung	7848185	501,11 €	Im Shop ↗
Sensor Raumfühler PT1000 nur CS 0300 SD · WMC2 0300 (elektronisch)	Fühler/Sensor	7848246	57,95 €	Im Shop ↗
Sensor Raumfühler PT1000 (Split / 15m) nur CS 0300 SD · WMC2 0300 (elektronisch)	Fühler/Sensor	7849267	138,70 €	Im Shop ↗
Frontblech BG1	Gehäuse/Blech	7558132	auf Anfrage
Verdampferwanne / Verdampferblech 3-seitig BG1	Gehäuse/Wanne	7849238	159,03 €	Im Shop ↗
Ablaufheizung CSC 2 - 10	Heizung Tauwasser- schlauch	7849486	62,58 €	Im Shop ↗
Elektronische Regelung Umrüstsatz SE auf SD	Regelung/Umrüstsatz	7848086	529,84 €	Im Shop ↗
Sammler Trockner CN 0432 S	Sammler Trockner	7849542	auf Anfrage
Abtau-Uhr (Schaltuhr) für thermostatische Aggregate nur CS 0300 T · WMC1 0300 (thermostatisch)	Schaltuhr	7849425	318,10 €	Im Shop ↗
Elektronische Regelung Typ "SD" Software nur CS 0300 SD · WMC2 0300 (elektronisch)	Steuerung	7848314	510,23 €	Im Shop ↗
Tauwasserschlauch C, schwarz	Tauwasserablaufschlauch	7849177	51,28 €	Im Shop ↗
Temperaturregler Typ 55.13204.060 nur CS 0300 T · WMC1 0300 (thermostatisch)	Temperaturregler	7849544	74,99 €	Im Shop ↗
Umrüstsatz CS/FS Fernbedienung	Umrüstsatz	7758813	auf Anfrage
Verdampfer	Verdampfer	7849534	auf Anfrage
Schutzgitter-Axialventilator 230V, 50Hz	Verdampfer-Ventilator	7849468	258,09 €	Im Shop ↗
Verdichter TL 4 GX	Verdichter	7849533	auf Anfrage
Verflüssiger 1G	Verflüssiger 1G	7849482	auf Anfrage
Verflüssigerventilator kpl	Verflüssiger-Ventilator	7849241	261,73 €	Im Shop ↗
Abtauheizung Ablaufblech	Wannenheizung	7849549	84,39 €	Im Shop ↗

CS 0500 / WMC1 0500 / WMC2 0500BG130 Teile · 27 online

Produktseite im Shop

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Abtauheizung Lamellenpaket 1×	Abtauheizung im Verdampfer	7849548	80,85 €	Im Shop ↗
Bedienfolie / Ersatzfrontfolie für SD-Regelung nur CS 0500 SD · WMC2 0500 (elektronisch)	Bedienung	7848249	22,01 €	Im Shop ↗
Drehknopf für Thermostat nur CS 0500 T · WMC1 0500 (thermostatisch)	Bedienung	7849147	12,32 €	Im Shop ↗
EXPANSIONSVENTIL R134a	Expansionsventil	7849554	133,54 €	Im Shop ↗
Fernbedienung 5 Meter (SD-Regelung) nur CS 0500 SD · WMC2 0500 (elektronisch)	Fernbedienung	7848184	492,45 €	Im Shop ↗
Fernbedienung 15 Meter (SD-Regelung) nur CS 0500 SD · WMC2 0500 (elektronisch)	Fernbedienung	7848185	501,11 €	Im Shop ↗
Filterschaum-Matten WMC WMF BG1	Filterschaum-Matten	7871759	55,54 €	Im Shop ↗
Sensor Raumfühler PT1000 nur CS 0500 SD · WMC2 0500 (elektronisch)	Fühler/Sensor	7848246	57,95 €	Im Shop ↗
Sensor Raumfühler PT1000 (Split / 15m) nur CS 0500 SD · WMC2 0500 (elektronisch)	Fühler/Sensor	7849267	138,70 €	Im Shop ↗
Frontblech BG1	Gehäuse/Blech	7558132	auf Anfrage
Verdampferwanne / Verdampferblech 3-seitig BG1	Gehäuse/Wanne	7849238	159,03 €	Im Shop ↗
Ablaufheizung CSC 2 - 10	Heizung Tauwasser- schlauch	7849486	62,58 €	Im Shop ↗
Elektronische Regelung Umrüstsatz SE auf SD	Regelung/Umrüstsatz	7848086	529,84 €	Im Shop ↗
SAMMLER TROCKNER CN 2032S CN 2032 S	Sammler Trockner	7849413	293,26 €	Im Shop ↗
Abtau-Uhr (Schaltuhr) für thermostatische Aggregate nur CS 0500 T · WMC1 0500 (thermostatisch)	Schaltuhr	7849425	318,10 €	Im Shop ↗
Elektronische Regelung Typ "SD" Software nur CS 0500 SD · WMC2 0500 (elektronisch)	Steuerung	7848314	510,23 €	Im Shop ↗
Tauwasserschlauch C, schwarz	Tauwasserablaufschlauch	7849177	51,28 €	Im Shop ↗
Temperaturregler Typ 55.13204.060 nur CS 0500 T · WMC1 0500 (thermostatisch)	Temperaturregler	7849544	74,99 €	Im Shop ↗
Kapillarrohrregler Sonderausführung nur CS 0500 T · WMC1 0500 (thermostatisch)	Thermostat/Temperaturwaechter	7849531	62,58 €	Im Shop ↗
Umrüstsatz CS/FS Fernbedienung	Umrüstsatz	7758813	auf Anfrage
Verdampfer - ohne Abtauheizung	Verdampfer	7849481	305,50 €	Im Shop ↗
Verdampfer - komplett mit Abtauheizung	Verdampfer m. Hzg	7849483	390,97 €	Im Shop ↗
Schutzgitter-Axialventilator 230V, 50Hz	Verdampfer-Ventilator	7849468	258,09 €	Im Shop ↗
Verdichter FR 11 GX FR 11 GX	Verdichter	7848238	442,14 €	Im Shop ↗
Verdunstungsschlange ZSB	Verdunstungsschlange	7849253	108,97 €	Im Shop ↗
Verflüssiger Aggregatgehäuse 320	Verflüssiger	7849535	241,46 €	Im Shop ↗
Verflüssiger 1G	Verflüssiger 1G	7849482	auf Anfrage
Verflüssigerventilator kpl	Verflüssiger-Ventilator	7849241	261,73 €	Im Shop ↗
Schutzgitter-Axialventilator 230V,50Hz	Verflüssiger-Ventilator	7849538	261,24 €	Im Shop ↗
Abtauheizung Ablaufblech	Wannenheizung	7849549	84,39 €	Im Shop ↗

CS 0900 / WMC1 0900 / WMC2 0900BG131 Teile · 27 online

Produktseite im Shop

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Abtauheizung Lamellenpaket 1×	Abtauheizung im Verdampfer	7849548	80,85 €	Im Shop ↗
Bedienfolie / Ersatzfrontfolie für SD-Regelung nur CS 0900 SD · WMC2 0900 (elektronisch)	Bedienung	7848249	22,01 €	Im Shop ↗
Drehknopf für Thermostat nur CS 0900 T · WMC1 0900 (thermostatisch)	Bedienung	7849147	12,32 €	Im Shop ↗
EXPANSIONSVENTIL R134a	Expansionsventil	7849554	133,54 €	Im Shop ↗
Fernbedienung 5 Meter (SD-Regelung) nur CS 0900 SD · WMC2 0900 (elektronisch)	Fernbedienung	7848184	492,45 €	Im Shop ↗
Fernbedienung 15 Meter (SD-Regelung) nur CS 0900 SD · WMC2 0900 (elektronisch)	Fernbedienung	7848185	501,11 €	Im Shop ↗
Filterschaum-Matten WMC WMF BG1	Filterschaum-Matten	7871759	55,54 €	Im Shop ↗
Sensor Raumfühler PT1000 nur CS 0900 SD · WMC2 0900 (elektronisch)	Fühler/Sensor	7848246	57,95 €	Im Shop ↗
Sensor Raumfühler PT1000 (Split / 15m) nur CS 0900 SD · WMC2 0900 (elektronisch)	Fühler/Sensor	7849267	138,70 €	Im Shop ↗
Frontblech BG1	Gehäuse/Blech	7558132	auf Anfrage
Verdampferwanne / Verdampferblech 3-seitig BG1	Gehäuse/Wanne	7849238	159,03 €	Im Shop ↗
Ablaufheizung CSC 2 - 10	Heizung Tauwasser- schlauch	7849486	62,58 €	Im Shop ↗
Elektronische Regelung Umrüstsatz SE auf SD	Regelung/Umrüstsatz	7848086	529,84 €	Im Shop ↗
SAMMLER TROCKNER CN 2032S CN 2032 S	Sammler Trockner	7849413	293,26 €	Im Shop ↗
Abtau-Uhr (Schaltuhr) für thermostatische Aggregate nur CS 0900 T · WMC1 0900 (thermostatisch)	Schaltuhr	7849425	318,10 €	Im Shop ↗
SCHAUGLAS VCYL 32 MMS	Schauglas (nur Split-Ausführung)	7849277	52,39 €
Elektronische Regelung Typ "SD" Software nur CS 0900 SD · WMC2 0900 (elektronisch)	Steuerung	7848314	510,23 €	Im Shop ↗
Tauwasserschlauch C, schwarz	Tauwasserablaufschlauch	7849177	51,28 €	Im Shop ↗
Temperaturregler Typ 55.13204.060 nur CS 0900 T · WMC1 0900 (thermostatisch)	Temperaturregler	7849544	74,99 €	Im Shop ↗
Kapillarrohrregler Sonderausführung nur CS 0900 T · WMC1 0900 (thermostatisch)	Thermostat/Temperaturwaechter	7849531	62,58 €	Im Shop ↗
Umrüstsatz CS/FS Fernbedienung	Umrüstsatz	7758813	auf Anfrage
Verdampfer - ohne Abtauheizung	Verdampfer	7849481	305,50 €	Im Shop ↗
Verdampfer - komplett mit Abtauheizung	Verdampfer m. Hzg	7849483	390,97 €	Im Shop ↗
Schutzgitter-Axialventilator 230V, 50Hz	Verdampfer-Ventilator	7849468	258,09 €	Im Shop ↗
Verdichter 18, R134 a SC 18 GX	Verdichter	7848239	617,09 €	Im Shop ↗
Verdunstungsschlange ZSB.	Verdunstungsschlange	7849254	113,22 €	Im Shop ↗
Verflüssiger Aggregatgehäuse 320	Verflüssiger	7849535	241,46 €	Im Shop ↗
Verflüssiger 1G	Verflüssiger 1G	7849482	auf Anfrage
Verflüssigerventilator kpl	Verflüssiger-Ventilator	7849241	261,73 €	Im Shop ↗
Schutzgitter-Axialventilator 230V,50Hz	Verflüssiger-Ventilator	7849538	261,24 €	Im Shop ↗
Abtauheizung Ablaufblech	Wannenheizung	7849549	84,39 €	Im Shop ↗

CS 1300 / WMC1 1300 / WMC2 1300BG131 Teile · 27 online

Produktseite im Shop

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Abtauheizung Lamellenpaket 1×	Abtauheizung im Verdampfer	7849548	80,85 €	Im Shop ↗
Bedienfolie / Ersatzfrontfolie für SD-Regelung nur CS 1300 SD · WMC2 1300 (elektronisch)	Bedienung	7848249	22,01 €	Im Shop ↗
Drehknopf für Thermostat nur CS 1300 T · WMC1 1300 (thermostatisch)	Bedienung	7849147	12,32 €	Im Shop ↗
EXPANSIONSVENTIL R134a	Expansionsventil	7849556	113,22 €	Im Shop ↗
Fernbedienung 5 Meter (SD-Regelung) nur CS 1300 SD · WMC2 1300 (elektronisch)	Fernbedienung	7848184	492,45 €	Im Shop ↗
Fernbedienung 15 Meter (SD-Regelung) nur CS 1300 SD · WMC2 1300 (elektronisch)	Fernbedienung	7848185	501,11 €	Im Shop ↗
Filterschaum-Matten WMC WMF BG1	Filterschaum-Matten	7871759	55,54 €	Im Shop ↗
Sensor Raumfühler PT1000 nur CS 1300 SD · WMC2 1300 (elektronisch)	Fühler/Sensor	7848246	57,95 €	Im Shop ↗
Sensor Raumfühler PT1000 (Split / 15m) nur CS 1300 SD · WMC2 1300 (elektronisch)	Fühler/Sensor	7849267	138,70 €	Im Shop ↗
Frontblech BG1	Gehäuse/Blech	7558132	auf Anfrage
Verdampferwanne / Verdampferblech 3-seitig BG1	Gehäuse/Wanne	7849238	159,03 €	Im Shop ↗
Ablaufheizung CSC 2 - 10	Heizung Tauwasser- schlauch	7849486	62,58 €	Im Shop ↗
Elektronische Regelung Umrüstsatz SE auf SD	Regelung/Umrüstsatz	7848086	529,84 €	Im Shop ↗
SAMMLER TROCKNER CN 2032S CN 2032 S	Sammler Trockner	7849413	293,26 €	Im Shop ↗
Abtau-Uhr (Schaltuhr) für thermostatische Aggregate nur CS 1300 T · WMC1 1300 (thermostatisch)	Schaltuhr	7849425	318,10 €	Im Shop ↗
SCHAUGLAS VCYL 32 MMS	Schauglas (nur Split-Ausführung)	7849277	52,39 €
Elektronische Regelung Typ "SD" Software nur CS 1300 SD · WMC2 1300 (elektronisch)	Steuerung	7848314	510,23 €	Im Shop ↗
Tauwasserschlauch A -Aggregatgehäuse 195	Tauwasserablaufschlauch	7849175	51,28 €	Im Shop ↗
Temperaturregler Typ 55.13204.060 nur CS 1300 T · WMC1 1300 (thermostatisch)	Temperaturregler	7849544	74,99 €	Im Shop ↗
Kapillarrohrregler Sonderausführung nur CS 1300 T · WMC1 1300 (thermostatisch)	Thermostat/Temperaturwaechter	7849531	62,58 €	Im Shop ↗
Umrüstsatz CS/FS Fernbedienung	Umrüstsatz	7758813	auf Anfrage
Verdampfer - ohne Abtauheizung	Verdampfer	7849481	305,50 €	Im Shop ↗
Verdampfer - komplett mit Abtauheizung	Verdampfer m. Hzg	7849483	390,97 €	Im Shop ↗
Schutzgitter-Axialventilator 230V, 50Hz	Verdampfer-Ventilator	7849468	258,09 €	Im Shop ↗
Verdichter kpl Typ CAJ 4492 Y CAJ 4492 Y	Verdichter	7849493	650,62 €	Im Shop ↗
Verdunsterschlange Baugröße 2	Verdunsterschlange	7849974	165,53 €	Im Shop ↗
Verflüssiger Aggregatgehäuse 320	Verflüssiger	7849536	255,31 €	Im Shop ↗
Verflüssiger 1G	Verflüssiger 1G	7849482	auf Anfrage
Verflüssigerventilator kpl	Verflüssiger-Ventilator	7849241	261,73 €	Im Shop ↗
Schutzgitter-Axialventilator 230V,50Hz	Verflüssiger-Ventilator	7849538	261,24 €	Im Shop ↗
Abtauheizung Ablaufblech	Wannenheizung	7849549	84,39 €	Im Shop ↗

CS 2000 / WMC1 2000 / WMC2 2000BG233 Teile · 29 online

Produktseite im Shop

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Abtauheizung Lamellenpaket 2×	Abtauheizung im Verdampfer	7849550	80,62 €	Im Shop ↗
Bedienfolie / Ersatzfrontfolie für SD-Regelung nur CS 2000 SD · WMC2 2000 (elektronisch)	Bedienung	7848249	22,01 €	Im Shop ↗
Drehknopf für Thermostat nur CS 2000 T · WMC1 2000 (thermostatisch)	Bedienung	7849147	12,32 €	Im Shop ↗
EXPANSIONSVENTIL R134a	Expansionsventil	7849557	133,54 €	Im Shop ↗
Fernbedienung 5 Meter (SD-Regelung) nur CS 2000 SD · WMC2 2000 (elektronisch)	Fernbedienung	7848184	492,45 €	Im Shop ↗
Fernbedienung 15 Meter (SD-Regelung) nur CS 2000 SD · WMC2 2000 (elektronisch)	Fernbedienung	7848185	501,11 €	Im Shop ↗
Filterschaum-Matten WMC WMF BG2	Filterschaum-Matten	7871760	83,82 €	Im Shop ↗
Frontabdeckung Thermostataggregat nur CS 2000 T · WMC1 2000 (thermostatisch)	Frontabdeckung	7849179	114,19 €	Im Shop ↗
Frontabdeckung Zsb	Frontabdeckung	7849242	441,81 €	Im Shop ↗
Sensor Raumfühler PT1000 nur CS 2000 SD · WMC2 2000 (elektronisch)	Fühler/Sensor	7848246	57,95 €	Im Shop ↗
Sensor Raumfühler PT1000 (Split / 15m) nur CS 2000 SD · WMC2 2000 (elektronisch)	Fühler/Sensor	7849267	138,70 €	Im Shop ↗
Frontblech BG2	Gehäuse/Blech	7558133	auf Anfrage
Verdampferwanne / Verdampferblech 3-seitig BG2	Gehäuse/Wanne	7849243	159,03 €	Im Shop ↗
Ablaufheizung CSC 2 - 10	Heizung Tauwasser- schlauch	7849486	62,58 €	Im Shop ↗
Elektronische Regelung Umrüstsatz SE auf SD	Regelung/Umrüstsatz	7848086	529,84 €	Im Shop ↗
SAMMLER TROCKNER CN 2032S CN 2032 S	Sammler Trockner	7849413	293,26 €	Im Shop ↗
Abtau-Uhr (Schaltuhr) für thermostatische Aggregate nur CS 2000 T · WMC1 2000 (thermostatisch)	Schaltuhr	7849425	318,10 €	Im Shop ↗
SCHAUGLAS VCYL 32 MMS	Schauglas (nur Split-Ausführung)	7849277	52,39 €
Elektronische Regelung Typ "SD" Software nur CS 2000 SD · WMC2 2000 (elektronisch)	Steuerung	7848314	510,23 €	Im Shop ↗
Tauwasserschlauch B -Aggregatgehäuse 295	Tauwasserablaufschlauch	7849176	50,55 €	Im Shop ↗
Temperaturregler Typ 55.13204.060 nur CS 2000 T · WMC1 2000 (thermostatisch)	Temperaturregler	7849544	74,99 €	Im Shop ↗
Kapillarrohrregler Sonderausführung nur CS 2000 T · WMC1 2000 (thermostatisch)	Thermostat/Temperaturwaechter	7849531	62,58 €	Im Shop ↗
Umrüstsatz CS/FS Fernbedienung	Umrüstsatz	7758813	auf Anfrage
Verdampfer - ohne Abtauheizung	Verdampfer	7849497	857,08 €	Im Shop ↗
Verdampfer - komplett	Verdampfer m. Hzg	7849496	566,99 €	Im Shop ↗
Schutzgitter-Axialventilator 230V 50Hz	Verdampfer-Ventilator	7849513	366,23 €	Im Shop ↗
Verdichter kpl Typ CAJ 4511 Y CAJ 4511 Y	Verdichter	7849494	761,07 €	Im Shop ↗
Verdunsterschlange Baugröße 2	Verdunsterschlange	7849974	165,53 €	Im Shop ↗
Verflüssiger -Aggregat FS 1800; CS 2000	Verflüssiger	7849537	470,45 €	Im Shop ↗
Verflüssiger 1G	Verflüssiger 1G	7849504	auf Anfrage
Verflüssigerventilator kpl	Verflüssiger-Ventilator	7849244	244,62 €	Im Shop ↗
Schutzgitter-Axialventilator 230V 50Hz	Verflüssiger-Ventilator	7849539	376,38 €	Im Shop ↗
Abtauheizung Ablaufblech	Wannenheizung	7849551	82,76 €	Im Shop ↗

CS 2700 / WMC1 2700 / WMC2 2700BG227 Teile · 24 online

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Abtauheizung Lamellenpaket	Abtauheizung	7849550	80,62 €	Im Shop ↗
Bedienfolie / Ersatzfrontfolie für SD-Regelung nur CS 2700 SD · WMC2 2700 (elektronisch)	Bedienung	7848249	22,01 €	Im Shop ↗
Drehknopf für Thermostat nur CS 2700 T · WMC1 2700 (thermostatisch)	Bedienung	7849147	12,32 €	Im Shop ↗
EXPANSIONSVENTIL R134a	Expansionsventil	7849557	133,54 €	Im Shop ↗
Fernbedienung 5 Meter (SD-Regelung) nur CS 2700 SD · WMC2 2700 (elektronisch)	Fernbedienung	7848184	492,45 €	Im Shop ↗
Fernbedienung 15 Meter (SD-Regelung) nur CS 2700 SD · WMC2 2700 (elektronisch)	Fernbedienung	7848185	501,11 €	Im Shop ↗
Filterschaum-Matten WMC WMF BG2	Filterschaum-Matten	7871760	83,82 €	Im Shop ↗
Frontabdeckung Zsb	Frontabdeckung	7849242	441,81 €	Im Shop ↗
Sensor Raumfühler PT1000 nur CS 2700 SD · WMC2 2700 (elektronisch)	Fühler/Sensor	7848246	57,95 €	Im Shop ↗
Sensor Raumfühler PT1000 (Split / 15m) nur CS 2700 SD · WMC2 2700 (elektronisch)	Fühler/Sensor	7849267	138,70 €	Im Shop ↗
Frontblech BG2	Gehäuse/Blech	7558133	auf Anfrage
Verdampferwanne / Verdampferblech 3-seitig BG2	Gehäuse/Wanne	7849243	159,03 €	Im Shop ↗
Ablaufheizung CSC 2 - 10	Heizung Tauwasser- schlauch	7849486	62,58 €	Im Shop ↗
Elektronische Regelung Umrüstsatz SE auf SD	Regelung/Umrüstsatz	7848086	529,84 €	Im Shop ↗
SAMMELTROCKNER RCY 743 MMS CN 4053 S	Sammler Trockner	7849470	82,53 €	Im Shop ↗
Abtau-Uhr (Schaltuhr) für thermostatische Aggregate nur CS 2700 T · WMC1 2700 (thermostatisch)	Schaltuhr	7849425	318,10 €	Im Shop ↗
Elektronische Regelung Typ "SD" Software nur CS 2700 SD · WMC2 2700 (elektronisch)	Steuerung	7848314	510,23 €	Im Shop ↗
Tauwasserschlauch B -Aggregatgehäuse 295	Tauwasserablaufschlauch	7849176	50,55 €	Im Shop ↗
Temperaturregler Typ 55.13204.060 nur CS 2700 T · WMC1 2700 (thermostatisch)	Thermostat	7849544	74,99 €	Im Shop ↗
Kapillarrohrregler Sonderausführung nur CS 2700 T · WMC1 2700 (thermostatisch)	Thermostat/Temperaturwaechter	7849531	62,58 €	Im Shop ↗
Umrüstsatz CS/FS Fernbedienung	Umrüstsatz	7758813	auf Anfrage
Verdampfer - ohne Abtauheizung	Verdampfer	7849499	586,92 €	Im Shop ↗
Verdampfer - komplett	Verdampfer m. Hzg	7849498	774,16 €	Im Shop ↗
Schutzgitter-Axialventilator 230V 50Hz	Verdampfer-Ventilator	7849513	366,23 €	Im Shop ↗
Verdichter kpl Typ FH 4518 Y FH 4518 Y	Verdichter	7849495	889,84 €	Im Shop ↗
Verflüssiger 1G	Verflüssiger 1G	7849505	auf Anfrage
Verflüssigerventilator kpl	Verflüssiger-Ventilator	7849244	244,62 €	Im Shop ↗

CS 2800 / WMC1 2800 / WMC2 2800BG230 Teile · 28 online

Produktseite im Shop

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Abtauheizung Lamellenpaket 2×	Abtauheizung im Verdampfer	7849550	80,62 €	Im Shop ↗
Bedienfolie / Ersatzfrontfolie für SD-Regelung nur CS 2800 SD · WMC2 2800 (elektronisch)	Bedienung	7848249	22,01 €	Im Shop ↗
Drehknopf für Thermostat nur CS 2800 T · WMC1 2800 (thermostatisch)	Bedienung	7849147	12,32 €	Im Shop ↗
EXPANSIONSVENTIL R134a	Expansionsventil	7849557	133,54 €	Im Shop ↗
Fernbedienung 5 Meter (SD-Regelung) nur CS 2800 SD · WMC2 2800 (elektronisch)	Fernbedienung	7848184	492,45 €	Im Shop ↗
Fernbedienung 15 Meter (SD-Regelung) nur CS 2800 SD · WMC2 2800 (elektronisch)	Fernbedienung	7848185	501,11 €	Im Shop ↗
Filterschaum-Matten WMC WMF BG2	Filterschaum-Matten	7871760	83,82 €	Im Shop ↗
Frontabdeckung Thermostataggregat nur CS 2800 T · WMC1 2800 (thermostatisch)	Frontabdeckung	7849179	114,19 €	Im Shop ↗
Frontabdeckung Zsb	Frontabdeckung	7849242	441,81 €	Im Shop ↗
Sensor Raumfühler PT1000 nur CS 2800 SD · WMC2 2800 (elektronisch)	Fühler/Sensor	7848246	57,95 €	Im Shop ↗
Sensor Raumfühler PT1000 (Split / 15m) nur CS 2800 SD · WMC2 2800 (elektronisch)	Fühler/Sensor	7849267	138,70 €	Im Shop ↗
Frontblech BG2	Gehäuse/Blech	7558133	auf Anfrage
Verdampferwanne / Verdampferblech 3-seitig BG2	Gehäuse/Wanne	7849243	159,03 €	Im Shop ↗
Ablaufheizung CSC 2 - 10	Heizung Tauwasser- schlauch	7849486	62,58 €	Im Shop ↗
Elektronische Regelung Umrüstsatz SE auf SD	Regelung/Umrüstsatz	7848086	529,84 €	Im Shop ↗
SAMMELTROCKNER RCY 743 MMS CN 4053 S	Sammler Trockner	7849470	82,53 €	Im Shop ↗
Abtau-Uhr (Schaltuhr) für thermostatische Aggregate nur CS 2800 T · WMC1 2800 (thermostatisch)	Schaltuhr	7849425	318,10 €	Im Shop ↗
Elektronische Regelung Typ "SD" Software nur CS 2800 SD · WMC2 2800 (elektronisch)	Steuerung	7848314	510,23 €	Im Shop ↗
Tauwasserschlauch B -Aggregatgehäuse 295	Tauwasserablaufschlauch	7849176	50,55 €	Im Shop ↗
Temperaturregler Typ 55.13204.060 nur CS 2800 T · WMC1 2800 (thermostatisch)	Temperaturregler	7849544	74,99 €	Im Shop ↗
Kapillarrohrregler Sonderausführung nur CS 2800 T · WMC1 2800 (thermostatisch)	Thermostat/Temperaturwaechter	7849531	62,58 €	Im Shop ↗
Umrüstsatz CS/FS Fernbedienung	Umrüstsatz	7758813	auf Anfrage
Verdampfer - ohne Abtauheizung	Verdampfer	7849499	586,92 €	Im Shop ↗
Verdampfer - komplett	Verdampfer m. Hzg	7849498	774,16 €	Im Shop ↗
Schutzgitter-Axialventilator 230V 50Hz	Verdampfer-Ventilator	7849513	366,23 €	Im Shop ↗
Verdichter kpl Typ FH 4518 Y FH 4518 Y	Verdichter	7849495	889,84 €	Im Shop ↗
Verdunsterschlange Baugröße 2	Verdunsterschlange	7849974	165,53 €	Im Shop ↗
Verflüssiger Aggregat FS 2400; CS 2800	Verflüssiger	7849613	853,52 €	Im Shop ↗
Schutzgitter-Axialventilator 230V 50Hz	Verflüssiger-Ventilator	7849539	376,38 €	Im Shop ↗
Abtauheizung Ablaufblech	Wannenheizung	7849552	82,53 €	Im Shop ↗

FS 0800 / WMF1 0800 / WMF2 0800BG126 Teile · 23 online

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Ablaufheizung CSC 2 - 10	Ablaufheizung	7849486	62,58 €	Im Shop ↗
Abtauheizung Lamellenpaket	Abtauheizung	7849548	80,85 €	Im Shop ↗
Abtauheizung Ablaufblech	Abtauheizung	7849549	84,39 €	Im Shop ↗
Bedienfolie / Ersatzfrontfolie für SD-Regelung nur FS 0800 SD · WMF2 0800 (elektronisch)	Bedienung	7848249	22,01 €	Im Shop ↗
Drehknopf für Thermostat nur FS 0800 T · WMF1 0800 (thermostatisch)	Bedienung	7849147	12,32 €	Im Shop ↗
EXPANSIONSVENTIL R407A/R404A	Expansionsventil	7849553	126,17 €	Im Shop ↗
Fernbedienung 5 Meter (SD-Regelung) nur FS 0800 SD · WMF2 0800 (elektronisch)	Fernbedienung	7848184	492,45 €	Im Shop ↗
Fernbedienung 15 Meter (SD-Regelung) nur FS 0800 SD · WMF2 0800 (elektronisch)	Fernbedienung	7848185	501,11 €	Im Shop ↗
Filterschaum-Matten WMC WMF BG1	Filterschaum-Matten	7871759	55,54 €	Im Shop ↗
Sensor Raumfühler PT1000 nur FS 0800 SD · WMF2 0800 (elektronisch)	Fühler/Sensor	7848246	57,95 €	Im Shop ↗
Sensor Raumfühler PT1000 (Split / 15m) nur FS 0800 SD · WMF2 0800 (elektronisch)	Fühler/Sensor	7849267	138,70 €	Im Shop ↗
Frontblech BG1	Gehäuse/Blech	7558132	auf Anfrage
Verdampferwanne / Verdampferblech 3-seitig BG1	Gehäuse/Wanne	7849238	159,03 €	Im Shop ↗
Elektronische Regelung Umrüstsatz SE auf SD	Regelung/Umrüstsatz	7848086	529,84 €	Im Shop ↗
SAMMLER TROCKNER CN 2032S CN 2032 S	Sammler Trockner	7849413	293,26 €	Im Shop ↗
Abtau-Uhr (Schaltuhr) für thermostatische Aggregate nur FS 0800 T · WMF1 0800 (thermostatisch)	Schaltuhr	7849425	318,10 €	Im Shop ↗
Elektronische Regelung Typ "SD" Software nur FS 0800 SD · WMF2 0800 (elektronisch)	Steuerung	7848314	510,23 €	Im Shop ↗
Tauwasserschlauch A -Aggregatgehäuse 195	Tauwasserablaufschlauch	7849175	51,28 €	Im Shop ↗
Kapillarrohrregler Sonderausführung nur FS 0800 T · WMF1 0800 (thermostatisch)	Thermostat/Temperaturwaechter	7849531	62,58 €	Im Shop ↗
Umrüstsatz CS/FS Fernbedienung	Umrüstsatz	7758813	auf Anfrage
Verdampfer - ohne Abtauheizung	Verdampfer	7849481	305,50 €	Im Shop ↗
Verdampfer - komplett mit Abtauheizung	Verdampfer m. Hzg	7849483	390,97 €	Im Shop ↗
Schutzgitter-Axialventilator 230V, 50Hz	Verdampfer-Ventilator	7849468	258,09 €	Im Shop ↗
Verdichter kpl Typ CAJ 2446 Z CAJ 2446 J	Verdichter	7849487	685,81 €	Im Shop ↗
Verflüssiger 1G	Verflüssiger 1G	7849482	auf Anfrage
Verflüssigerventilator kpl	Verflüssiger-Ventilator	7849241	261,73 €	Im Shop ↗

FS 0900 / WMF1 0900 / WMF2 0900BG131 Teile · 26 online

Produktseite im Shop

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Abtauheizung Ansaugring	Abtauheizung	7848207	64,96 €	Im Shop ↗
Abtauheizung Lamellenpaket 1×	Abtauheizung im Verdampfer	7849548	80,85 €	Im Shop ↗
Warmteil - Lidl Split ohne FU	Aggregat	7848936	4.763,87 €
Bedienfolie / Ersatzfrontfolie für SD-Regelung nur FS 0900 SD · WMF2 0900 (elektronisch)	Bedienung	7848249	22,01 €	Im Shop ↗
Drehknopf für Thermostat nur FS 0900 T · WMF1 0900 (thermostatisch)	Bedienung	7849147	12,32 €	Im Shop ↗
EXPANSIONSVENTIL, R404A, 10mm x 12mm ODF	Expansionsventil	7848175	98,49 €
EXPANSIONSVENTIL R407A/R404A	Expansionsventil	7849553	126,17 €	Im Shop ↗
Fernbedienung 5 Meter (SD-Regelung) nur FS 0900 SD · WMF2 0900 (elektronisch)	Fernbedienung	7848184	492,45 €	Im Shop ↗
Fernbedienung 15 Meter (SD-Regelung) nur FS 0900 SD · WMF2 0900 (elektronisch)	Fernbedienung	7848185	501,11 €	Im Shop ↗
Filterschaum-Matten WMC WMF BG1	Filterschaum-Matten	7871759	55,54 €	Im Shop ↗
Sensor Raumfühler PT1000 nur FS 0900 SD · WMF2 0900 (elektronisch)	Fühler/Sensor	7848246	57,95 €	Im Shop ↗
Sensor Raumfühler PT1000 (Split / 15m) nur FS 0900 SD · WMF2 0900 (elektronisch)	Fühler/Sensor	7849267	138,70 €	Im Shop ↗
Frontblech BG1	Gehäuse/Blech	7558132	auf Anfrage
Verdampferwanne / Verdampferblech 3-seitig BG1	Gehäuse/Wanne	7849238	159,03 €	Im Shop ↗
Ablaufheizung CSC 2 - 10	Heizung Tauwasser- schlauch	7849486	62,58 €	Im Shop ↗
Elektronische Regelung Umrüstsatz SE auf SD	Regelung/Umrüstsatz	7848086	529,84 €	Im Shop ↗
SAMMLER TROCKNER CN 2032S CN 2032 S	Sammler Trockner	7849413	293,26 €	Im Shop ↗
Abtau-Uhr (Schaltuhr) für thermostatische Aggregate nur FS 0900 T · WMF1 0900 (thermostatisch)	Schaltuhr	7849425	318,10 €	Im Shop ↗
SCHAUGLAS VCYL 32 MMS	Schauglas (nur Split-Ausführung)	7849277	52,39 €
Elektronische Regelung Typ "SD" Software nur FS 0900 SD · WMF2 0900 (elektronisch)	Steuerung	7848314	510,23 €	Im Shop ↗
Tauwasserschlauch A -Aggregatgehäuse 195	Tauwasserablaufschlauch	7849175	51,28 €	Im Shop ↗
Temperaturregler Typ 55.13204.070 nur FS 0900 T · WMF1 0900 (thermostatisch)	Temperaturregler	7849543	77,99 €	Im Shop ↗
Kapillarrohrregler Sonderausführung nur FS 0900 T · WMF1 0900 (thermostatisch)	Thermostat/Temperaturwaechter	7849531	62,58 €	Im Shop ↗
Umrüstsatz CS/FS Fernbedienung	Umrüstsatz	7758813	auf Anfrage
Verdampfer - ohne Abtauheizung	Verdampfer	7849481	305,50 €	Im Shop ↗
Verdampfer - komplett mit Abtauheizung	Verdampfer m. Hzg	7849483	390,97 €	Im Shop ↗
Schutzgitter-Axialventilator 230V, 50Hz	Verdampfer-Ventilator	7849468	258,09 €	Im Shop ↗
Verdichter kpl Typ CAJ 2446 Z CAJ 2446 J	Verdichter	7849487	685,81 €	Im Shop ↗
Verflüssiger Aggregatgehäuse 320	Verflüssiger	7849536	255,31 €	Im Shop ↗
Schutzgitter-Axialventilator 230V,50Hz	Verflüssiger-Ventilator	7849538	261,24 €	Im Shop ↗
Abtauheizung Ablaufblech	Wannenheizung	7849549	84,39 €	Im Shop ↗

FS 1200 / WMF1 1200 / WMF2 1200BG131 Teile · 26 online

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Abtauheizung Ansaugring	Abtauheizung	7848207	64,96 €	Im Shop ↗
Abtauheizung Lamellenpaket 1×	Abtauheizung im Verdampfer	7849548	80,85 €	Im Shop ↗
Warmteil - Lidl Split ohne FU	Aggregat	7848936	4.763,87 €
Bedienfolie / Ersatzfrontfolie für SD-Regelung nur FS 1200 SD · WMF2 1200 (elektronisch)	Bedienung	7848249	22,01 €	Im Shop ↗
Drehknopf für Thermostat nur FS 1200 T · WMF1 1200 (thermostatisch)	Bedienung	7849147	12,32 €	Im Shop ↗
EXPANSIONSVENTIL, R404A, 10mm x 12mm ODF	Expansionsventil	7848175	98,49 €
EXPANSIONSVENTIL R407A/R404A	Expansionsventil	7849553	126,17 €	Im Shop ↗
Fernbedienung 5 Meter (SD-Regelung) nur FS 1200 SD · WMF2 1200 (elektronisch)	Fernbedienung	7848184	492,45 €	Im Shop ↗
Fernbedienung 15 Meter (SD-Regelung) nur FS 1200 SD · WMF2 1200 (elektronisch)	Fernbedienung	7848185	501,11 €	Im Shop ↗
Filterschaum-Matten WMC WMF BG1	Filterschaum-Matten	7871759	55,54 €	Im Shop ↗
Sensor Raumfühler PT1000 nur FS 1200 SD · WMF2 1200 (elektronisch)	Fühler/Sensor	7848246	57,95 €	Im Shop ↗
Sensor Raumfühler PT1000 (Split / 15m) nur FS 1200 SD · WMF2 1200 (elektronisch)	Fühler/Sensor	7849267	138,70 €	Im Shop ↗
Frontblech BG1	Gehäuse/Blech	7558132	auf Anfrage
Verdampferwanne / Verdampferblech 3-seitig BG1	Gehäuse/Wanne	7849238	159,03 €	Im Shop ↗
Ablaufheizung CSC 2 - 10	Heizung Tauwasser- schlauch	7849486	62,58 €	Im Shop ↗
Plattenwärmetauscher Typ WP418 M-8 L1L1X	Plattenwärmetauscher	7848262	478,78 €	Im Shop ↗
Elektronische Regelung Umrüstsatz SE auf SD	Regelung/Umrüstsatz	7848086	529,84 €	Im Shop ↗
SAMMLER TROCKNER CN 2032S CN 2032 S	Sammler Trockner	7849413	293,26 €	Im Shop ↗
Abtau-Uhr (Schaltuhr) für thermostatische Aggregate nur FS 1200 T · WMF1 1200 (thermostatisch)	Schaltuhr	7849425	318,10 €	Im Shop ↗
SCHAUGLAS VCYL 32 MMS	Schauglas (nur Split-Ausführung)	7849277	52,39 €
Elektronische Regelung Typ "SD" Software nur FS 1200 SD · WMF2 1200 (elektronisch)	Steuerung	7848314	510,23 €	Im Shop ↗
Tauwasserschlauch A -Aggregatgehäuse 195	Tauwasserablaufschlauch	7849175	51,28 €	Im Shop ↗
Temperaturregler Typ 55.13204.070 nur FS 1200 T · WMF1 1200 (thermostatisch)	Temperaturregler	7849543	77,99 €	Im Shop ↗
Kapillarrohrregler Sonderausführung nur FS 1200 T · WMF1 1200 (thermostatisch)	Thermostat/Temperaturwaechter	7849531	62,58 €	Im Shop ↗
Umrüstsatz CS/FS Fernbedienung	Umrüstsatz	7758813	auf Anfrage
Verdampfer - Aggregat FS 1200 T	Verdampfer m. Hzg	7849263	397,39 €	Im Shop ↗
Schutzgitter-Axialventilator 230V, 50Hz	Verdampfer-Ventilator	7849468	258,09 €	Im Shop ↗
Verdichter kpl Typ CAJ 2464 Z CAJ 2464 Z	Verdichter	7849547	697,56 €	Im Shop ↗
Verflüssiger Aggregatgehäuse 320	Verflüssiger	7849545	268,12 €	Im Shop ↗
Schutzgitter-Axialventilator 230V,50Hz	Verflüssiger-Ventilator	7849538	261,24 €	Im Shop ↗
Abtauheizung Ablaufblech	Wannenheizung	7849549	84,39 €	Im Shop ↗

FS 1400 / WMF1 1400 / WMF2 1400BG230 Teile · 26 online

Produktseite im Shop

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Abtauheizung Ansaugring	Abtauheizung	7848206	64,96 €	Im Shop ↗
Abtauheizung Lamellenpaket 2×	Abtauheizung im Verdampfer	7849550	80,62 €	Im Shop ↗
Warmteil - Lidl Split ohne FU	Aggregat	7848936	4.763,87 €
Bedienfolie / Ersatzfrontfolie für SD-Regelung nur FS 1400 SD · WMF2 1400 (elektronisch)	Bedienung	7848249	22,01 €	Im Shop ↗
Drehknopf für Thermostat nur FS 1400 T · WMF1 1400 (thermostatisch)	Bedienung	7849147	12,32 €	Im Shop ↗
EXPANSIONSVENTIL, R404A, 10mm x 12mm ODF	Expansionsventil	7848175	98,49 €
EXPANSIONSVENTIL R404A Angelway (Eckvent	Expansionsventil	7848178	133,54 €	Im Shop ↗
Fernbedienung 5 Meter (SD-Regelung) nur FS 1400 SD · WMF2 1400 (elektronisch)	Fernbedienung	7848184	492,45 €	Im Shop ↗
Fernbedienung 15 Meter (SD-Regelung) nur FS 1400 SD · WMF2 1400 (elektronisch)	Fernbedienung	7848185	501,11 €	Im Shop ↗
Filterschaum-Matten WMC WMF BG2	Filterschaum-Matten	7871760	83,82 €	Im Shop ↗
Frontabdeckung Thermostataggregat nur FS 1400 T · WMF1 1400 (thermostatisch)	Frontabdeckung	7849179	114,19 €	Im Shop ↗
Sensor Raumfühler PT1000 nur FS 1400 SD · WMF2 1400 (elektronisch)	Fühler/Sensor	7848246	57,95 €	Im Shop ↗
Sensor Raumfühler PT1000 (Split / 15m) nur FS 1400 SD · WMF2 1400 (elektronisch)	Fühler/Sensor	7849267	138,70 €	Im Shop ↗
Frontblech BG2	Gehäuse/Blech	7558133	auf Anfrage
Verdampferwanne / Verdampferblech 3-seitig BG2	Gehäuse/Wanne	7849243	159,03 €	Im Shop ↗
Ablaufheizung CSC 2 - 10	Heizung Tauwasser- schlauch	7849486	62,58 €	Im Shop ↗
Elektronische Regelung Umrüstsatz SE auf SD	Regelung/Umrüstsatz	7848086	529,84 €	Im Shop ↗
SAMMELTROCKNER RCY 743 MMS CN 4053 S	Sammler Trockner	7849470	82,53 €	Im Shop ↗
Abtau-Uhr (Schaltuhr) für thermostatische Aggregate nur FS 1400 T · WMF1 1400 (thermostatisch)	Schaltuhr	7849425	318,10 €	Im Shop ↗
Elektronische Regelung Typ "SD" Software nur FS 1400 SD · WMF2 1400 (elektronisch)	Steuerung	7848314	510,23 €	Im Shop ↗
Temperaturregler Typ 55.13204.070 nur FS 1400 T · WMF1 1400 (thermostatisch)	Temperaturregler	7849543	77,99 €	Im Shop ↗
Kapillarrohrregler Sonderausführung nur FS 1400 T · WMF1 1400 (thermostatisch)	Thermostat/Temperaturwaechter	7849531	62,58 €	Im Shop ↗
Umrüstsatz CS/FS Fernbedienung	Umrüstsatz	7758813	auf Anfrage
Verdampfer - ohne Abtauheizung	Verdampfer	7849497	857,08 €	Im Shop ↗
Verdampfer - komplett	Verdampfer m. Hzg	7849496	566,99 €	Im Shop ↗
SCHUTZGITTER-AXIALVENTILATOR, S6E 350-AR	Verdampfer-Ventilator	7848313	379,24 €	Im Shop ↗
Schutzgitter-Axialventilator 230V 50Hz	Verdampfer-Ventilator	7849513	366,23 €	Im Shop ↗
Verdichter kpl Typ GS 34 CLX GS 34 CLX	Verdichter	7848163	804,38 €	Im Shop ↗
Schutzgitter-Axialventilator 230V 50Hz	Verflüssiger-Ventilator	7849539	376,38 €	Im Shop ↗
Abtauheizung Ablaufblech	Wannenheizung	7849551	82,76 €	Im Shop ↗

FS 1800 / WMF1 1800 / WMF2 1800BG235 Teile · 31 online

Produktseite im Shop

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Abtauheizung Ansaugring	Abtauheizung	7848206	64,96 €	Im Shop ↗
Abtauheizung Lamellenpaket 2×	Abtauheizung im Verdampfer	7849550	80,62 €	Im Shop ↗
Bedienfolie / Ersatzfrontfolie für SD-Regelung nur FS 1800 SD · WMF2 1800 (elektronisch)	Bedienung	7848249	22,01 €	Im Shop ↗
Drehknopf für Thermostat nur FS 1800 T · WMF1 1800 (thermostatisch)	Bedienung	7849147	12,32 €	Im Shop ↗
EXPANSIONSVENTIL R407A/R404A	Expansionsventil	7849555	126,17 €	Im Shop ↗
Fernbedienung 5 Meter (SD-Regelung) nur FS 1800 SD · WMF2 1800 (elektronisch)	Fernbedienung	7848184	492,45 €	Im Shop ↗
Fernbedienung 15 Meter (SD-Regelung) nur FS 1800 SD · WMF2 1800 (elektronisch)	Fernbedienung	7848185	501,11 €	Im Shop ↗
Filterschaum-Matten WMC WMF BG2	Filterschaum-Matten	7871760	83,82 €	Im Shop ↗
Frontabdeckung Thermostataggregat nur FS 1800 T · WMF1 1800 (thermostatisch)	Frontabdeckung	7849179	114,19 €	Im Shop ↗
Frontabdeckung Zsb	Frontabdeckung	7849242	441,81 €	Im Shop ↗
Sensor Raumfühler PT1000 nur FS 1800 SD · WMF2 1800 (elektronisch)	Fühler/Sensor	7848246	57,95 €	Im Shop ↗
Sensor Raumfühler PT1000 (Split / 15m) nur FS 1800 SD · WMF2 1800 (elektronisch)	Fühler/Sensor	7849267	138,70 €	Im Shop ↗
Frontblech BG2	Gehäuse/Blech	7558133	auf Anfrage
Verdampferwanne / Verdampferblech 3-seitig BG2	Gehäuse/Wanne	7849243	159,03 €	Im Shop ↗
Ablaufheizung CSC 2 - 10	Heizung Tauwasser- schlauch	7849486	62,58 €	Im Shop ↗
Magnetventil EVR 6 kpl.	Magnetventil (nur Split-Ausführung)	7849265	263,61 €
Elektronische Regelung Umrüstsatz SE auf SD	Regelung/Umrüstsatz	7848086	529,84 €	Im Shop ↗
SAMMELTROCKNER RCY 743 MMS CN 4053 S	Sammler Trockner	7849470	82,53 €	Im Shop ↗
Abtau-Uhr (Schaltuhr) für thermostatische Aggregate nur FS 1800 T · WMF1 1800 (thermostatisch)	Schaltuhr	7849425	318,10 €	Im Shop ↗
ABB Schütz 230/400 V, 24 A, 16 kW	Schütz	7849510	81,16 €	Im Shop ↗
Elektronische Regelung Typ "SD" Software nur FS 1800 SD · WMF2 1800 (elektronisch)	Steuerung	7848314	510,23 €	Im Shop ↗
Tauwasserschlauch B -Aggregatgehäuse 295	Tauwasserablaufschlauch	7849176	50,55 €	Im Shop ↗
Temperaturregler Typ 55.13204.070 nur FS 1800 T · WMF1 1800 (thermostatisch)	Temperaturregler	7849543	77,99 €	Im Shop ↗
Kapillarrohrregler Sonderausführung nur FS 1800 T · WMF1 1800 (thermostatisch)	Thermostat/Temperaturwaechter	7849531	62,58 €	Im Shop ↗
Umrüstsatz CS/FS Fernbedienung	Umrüstsatz	7758813	auf Anfrage
Verdampfer - ohne Abtauheizung	Verdampfer	7849497	857,08 €	Im Shop ↗
Verdampfer - komplett	Verdampfer m. Hzg	7849496	566,99 €	Im Shop ↗
Schutzgitter-Axialventilator 230V 50Hz	Verdampfer-Ventilator	7849513	366,23 €	Im Shop ↗
Verdichter kpl Typ TFH 2480 Z TAH 2480 Z	Verdichter	7849488	924,03 €	Im Shop ↗
Verdunsterschlange Baugröße 2	Verdunsterschlange	7849974	165,53 €	Im Shop ↗
Verflüssiger -Aggregat FS 1800; CS 2000	Verflüssiger	7849537	470,45 €	Im Shop ↗
Verflüssiger 1G	Verflüssiger 1G	7849504	auf Anfrage
Verflüssigerventilator kpl	Verflüssiger-Ventilator	7849244	244,62 €	Im Shop ↗
Schutzgitter-Axialventilator 230V 50Hz	Verflüssiger-Ventilator	7849539	376,38 €	Im Shop ↗
Abtauheizung Ablaufblech	Wannenheizung	7849551	82,76 €	Im Shop ↗

FS 2400 / WMF1 2400 / WMF2 2400BG237 Teile · 33 online

Produktseite im Shop

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Abtauheizung Ansaugring	Abtauheizung	7848206	64,96 €	Im Shop ↗
Abtauheizung Lamellenpaket 2×	Abtauheizung im Verdampfer	7849550	80,62 €	Im Shop ↗
Bedienfolie / Ersatzfrontfolie für SD-Regelung nur FS 2400 SD · WMF2 2400 (elektronisch)	Bedienung	7848249	22,01 €	Im Shop ↗
Drehknopf für Thermostat nur FS 2400 T · WMF1 2400 (thermostatisch)	Bedienung	7849147	12,32 €	Im Shop ↗
EXPANSIONSVENTIL R407A/R404A	Expansionsventil	7849555	126,17 €	Im Shop ↗
Fernbedienung 5 Meter (SD-Regelung) nur FS 2400 SD · WMF2 2400 (elektronisch)	Fernbedienung	7848184	492,45 €	Im Shop ↗
Fernbedienung 15 Meter (SD-Regelung) nur FS 2400 SD · WMF2 2400 (elektronisch)	Fernbedienung	7848185	501,11 €	Im Shop ↗
Filterschaum-Matten WMC WMF BG2	Filterschaum-Matten	7871760	83,82 €	Im Shop ↗
Frontabdeckung Thermostataggregat nur FS 2400 T · WMF1 2400 (thermostatisch)	Frontabdeckung	7849179	114,19 €	Im Shop ↗
Frontabdeckung Zsb	Frontabdeckung	7849242	441,81 €	Im Shop ↗
Sensor Raumfühler PT1000 nur FS 2400 SD · WMF2 2400 (elektronisch)	Fühler/Sensor	7848246	57,95 €	Im Shop ↗
Sensor Raumfühler PT1000 (Split / 15m) nur FS 2400 SD · WMF2 2400 (elektronisch)	Fühler/Sensor	7849267	138,70 €	Im Shop ↗
Frontblech BG2	Gehäuse/Blech	7558133	auf Anfrage
Verdampferwanne / Verdampferblech 3-seitig BG2	Gehäuse/Wanne	7849243	159,03 €	Im Shop ↗
Ablaufheizung CSC 2 - 10	Heizung Tauwasser- schlauch	7849486	62,58 €	Im Shop ↗
Magnetventil EVR 6 kpl.	Magnetventil (nur Split-Ausführung)	7849265	263,61 €
HD Minidruckschalter P100-20D	Pressostat	7848205	99,35 €	Im Shop ↗
Elektronische Regelung Umrüstsatz SE auf SD	Regelung/Umrüstsatz	7848086	529,84 €	Im Shop ↗
SAMMELTROCKNER RCY 743 MMS CN 4053 S	Sammler Trockner	7849470	82,53 €	Im Shop ↗
Abtau-Uhr (Schaltuhr) für thermostatische Aggregate nur FS 2400 T · WMF1 2400 (thermostatisch)	Schaltuhr	7849425	318,10 €	Im Shop ↗
Schütz DILM15-10(230V50Hz)	Schütz	7848250	151,69 €	Im Shop ↗
ABB Schütz 230/400 V, 24 A, 16 kW	Schütz	7849510	81,16 €	Im Shop ↗
Elektronische Regelung Typ "SD" Software nur FS 2400 SD · WMF2 2400 (elektronisch)	Steuerung	7848314	510,23 €	Im Shop ↗
Tauwasserschlauch B -Aggregatgehäuse 295	Tauwasserablaufschlauch	7849176	50,55 €	Im Shop ↗
Temperaturregler Typ 55.13204.070 nur FS 2400 T · WMF1 2400 (thermostatisch)	Temperaturregler	7849543	77,99 €	Im Shop ↗
Kapillarrohrregler Sonderausführung nur FS 2400 T · WMF1 2400 (thermostatisch)	Thermostat/Temperaturwaechter	7849531	62,58 €	Im Shop ↗
Umrüstsatz CS/FS Fernbedienung	Umrüstsatz	7758813	auf Anfrage
Verdampfer - ohne Abtauheizung	Verdampfer	7849499	586,92 €	Im Shop ↗
Verdampfer - komplett	Verdampfer m. Hzg	7849498	774,16 €	Im Shop ↗
Schutzgitter-Axialventilator 230V 50Hz	Verdampfer-Ventilator	7849513	366,23 €	Im Shop ↗
Verdichter kpl Typ TFH 2511 Z TFH 2511 Z	Verdichter	7849489	1.170,51 €	Im Shop ↗
Verdunsterschlange Baugröße 2	Verdunsterschlange	7849974	165,53 €	Im Shop ↗
Verflüssiger Aggregat FS 2400; CS 2800	Verflüssiger	7849613	853,52 €	Im Shop ↗
Verflüssiger 1G	Verflüssiger 1G	7849505	auf Anfrage
Verflüssigerventilator kpl	Verflüssiger-Ventilator	7849244	244,62 €	Im Shop ↗
Schutzgitter-Axialventilator 230V 50Hz	Verflüssiger-Ventilator	7849539	376,38 €	Im Shop ↗
Abtauheizung Ablaufblech	Wannenheizung	7849552	82,53 €	Im Shop ↗

CMC1 / CMF1 – Deckenkühlaggregate 12 Geräte · 350 Teile · 311 im Shop · 39 auf Anfrage

Tecto-Refrigo Deckenaggregate für Normalkühlung (CMC1) und Tiefkühlung (CMF1).

Datenblätter & Anleitungen dieser Baureihe

Viessmann Montageanleitung CMC1 und CMF1 Kühlaggregate PDF Bedienungsanleitung Regelung CMC1 und CMF1 Kühlaggregate PDF Kurzbedienungsanleitung Regelung CMC1 und CMF1 Kühlaggregate PDF Viessmann Broschüre aller Viessmann Kühlaggregate aus dem Jahr 2020 PDF Viessmann Datenblatt CMC1 und CMF1 Kühlaggregate PDF

CMC1 0700BG127 Teile · 25 online

Produktseite im Shop

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Heizkabel BG1 ZSB	Ablaufheizung	7866839	292,30 €	Im Shop ↗
Regelung RTN 5HBE1M2H00 NK 230V	Elektronische Regelung 230V	7857249	321,63 €	Im Shop ↗
Elektronischer Drehzahlregler NK	Elektronischer Drehzahlregler	7869203	309,07 €	Im Shop ↗
TLEX 1.0 R134a +15/-30°C 6x12x6mm TLEX 1.0 R134A	Expansionsventil	7861689	136,20 €	Im Shop ↗
Bedieneinheit FB mit Kabel 15m kpl	Fernbedienung (15m)	7861693	184,39 €	Im Shop ↗
SCHAUGLAS SGN 10s Artikelnummer 014-0190	Filter-Schauglas	7861719	86,45 €	Im Shop ↗
Filterschaum-Matten kpl. BG1	Filter-Schaum-Matte	7861701	28,27 €	Im Shop ↗
Isolierhülle Expansionsventil Kpl	Isolierhülle Expansionsventil	7861692	40,86 €	Im Shop ↗
Magnetventil Spule 061N4133 mit 1m Kabel	Magentventil Spule	7848401	42,24 €	Im Shop ↗
Magnetspule Flüssigkeit	Magnetspule Flüssigkeit	7861691	auf Anfrage
Magnetspule Heißgas	Magnetspule Heißgas	7861690	50,81 €	Im Shop ↗
Magnetventil VPV-603D	Magnetventil VPV-603D	7848379	87,67 €	Im Shop ↗
Pressostat, Hochdruck Kältemittel R134 a	Pressostat	7861685	68,12 €	Im Shop ↗
PT1000 Fühler Raum	Raum-Fühler	7861700	150,87 €	Im Shop ↗
Filter, DCY 032 MMS, 6mm Anschluss, 0,1l	Sammler-Trockner	7861686	29,35 €	Im Shop ↗
Schütz LC1K1210P7 3 Hauptkont 1 Hilfkont	Schütz LC1K1210P7	7861695	96,40 €	Im Shop ↗
Servicekit Heizfolie BG1	Servicekit	7871481	872,73 €	Im Shop ↗
Blech BG1 kpl. Tropfschale	Tropfschale (KT)	7866836	179,16 €	Im Shop ↗
Servicekit BG1 Tauwasserablauf	Umbausatz	7866784	389,75 €	Im Shop ↗
Verdampfer BG1 NK/TK	Verdampfer	7861696	261,92 €	Im Shop ↗
PT1000 Fühler Verdampferpaket	Verdampfer-Fühler	7861699	170,79 €	Im Shop ↗
Schutzgitter-Axialventilator S4E 250-AH0 S2E250-AL32-20	Verdampfer-Ventilator	7848395	268,12 €	Im Shop ↗
Verdichter SC 18 G 104G8820 SC 18 G 104G8820	Verdichter	7861684	297,84 €	Im Shop ↗
Verdunsterschale BG1 kpl.	Verdunsterschale (WT)	7866833	177,05 €	Im Shop ↗
Verflüssiger	Verflüssiger	7861681	auf Anfrage
PT1000 Fühler Verflüssiger	Verflüssiger-Fühler	7861683	150,87 €	Im Shop ↗
W3G300-CK13-40 W3G300-CK13-40	Verflüssiger-Ventilator	7866842	465,18 €	Im Shop ↗

CMC1 0900BG127 Teile · 25 online

Produktseite im Shop

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Heizkabel BG1 ZSB	Ablaufheizung	7866839	292,30 €	Im Shop ↗
Regelung RTN 5HBE1M2H00 NK 230V	Elektronische Regelung 230V	7857249	321,63 €	Im Shop ↗
Elektronischer Drehzahlregler NK	Elektronischer Drehzahlregler	7869203	309,07 €	Im Shop ↗
EXPANSIONSVENTIL TLEX-E0879 TLEX-E0879	Expansionsventil	7861705	136,20 €	Im Shop ↗
Bedieneinheit FB mit Kabel 15m kpl	Fernbedienung (15m)	7861693	184,39 €	Im Shop ↗
SCHAUGLAS SGN 10s Artikelnummer 014-0190	Filter-Schauglas	7861719	86,45 €	Im Shop ↗
Filterschaum-Matten kpl. BG1	Filter-Schaum-Matte	7861701	28,27 €	Im Shop ↗
Isolierhülle Expansionsventil Kpl	Isolierhülle Expansionsventil	7861692	40,86 €	Im Shop ↗
Magnetventil Spule 061N4133 mit 1m Kabel	Magentventil Spule	7848401	42,24 €	Im Shop ↗
Magnetspule Flüssigkeit	Magnetspule Flüssigkeit	7861691	auf Anfrage
Magnetspule Heißgas	Magnetspule Heißgas	7861690	50,81 €	Im Shop ↗
Magnetventil VPV-603D	Magnetventil VPV-603D	7848379	87,67 €	Im Shop ↗
Pressostat, Hochdruck Kältemittel R134 a	Pressostat	7861685	68,12 €	Im Shop ↗
PT1000 Fühler Raum	Raum-Fühler	7861700	150,87 €	Im Shop ↗
Filter, DCY 032 MMS, 6mm Anschluss, 0,1l	Sammler-Trockner	7861686	29,35 €	Im Shop ↗
Schütz LC1K1210P7 3 Hauptkont 1 Hilfkont	Schütz LC1K1210P7	7861695	96,40 €	Im Shop ↗
Servicekit Heizfolie BG1	Servicekit	7871481	872,73 €	Im Shop ↗
Blech BG1 kpl. Tropfschale	Tropfschale (KT)	7866836	179,16 €	Im Shop ↗
Servicekit BG1 Tauwasserablauf	Umbausatz	7866784	389,75 €	Im Shop ↗
Verdampfer BG1 NK/TK	Verdampfer	7861696	261,92 €	Im Shop ↗
PT1000 Fühler Verdampferpaket	Verdampfer-Fühler	7861699	170,79 €	Im Shop ↗
Schutzgitter-Axialventilator S4E 250-AH0 S2E250-AL32-20	Verdampfer-Ventilator	7848395	268,12 €	Im Shop ↗
Verdichter SC 21 G SC 21 G	Verdichter	7861704	411,75 €	Im Shop ↗
Verdunsterschale BG1 kpl.	Verdunsterschale (WT)	7866833	177,05 €	Im Shop ↗
Verflüssiger	Verflüssiger	7861681	auf Anfrage
PT1000 Fühler Verflüssiger	Verflüssiger-Fühler	7861683	150,87 €	Im Shop ↗
W3G300-CK13-40 W3G300-CK13-40	Verflüssiger-Ventilator	7866842	465,18 €	Im Shop ↗

CMC1 1300BG228 Teile · 26 online

Produktseite im Shop

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Heizkabel BG2 ZSB	Ablaufheizung	7866840	292,30 €	Im Shop ↗
Regelung RTN 5HBE1M2H00 NK 230V	Elektronische Regelung 230V	7857249	321,63 €	Im Shop ↗
Elektronischer Drehzahlregler NK	Elektronischer Drehzahlregler	7869203	309,07 €	Im Shop ↗
EXPANSIONSVENTIL TLEX-E0879 TLEX-E0879	Expansionsventil	7861705	136,20 €	Im Shop ↗
Bedieneinheit FB mit Kabel 15m kpl	Fernbedienung (15m)	7861693	184,39 €	Im Shop ↗
SCHAUGLAS SGN 10s Artikelnummer 014-0190	Filter-Schauglas	7861719	86,45 €	Im Shop ↗
Filterschaum-Matten kpl. BG2	Filter-Schaum-Matte	7861723	88,02 €	Im Shop ↗
Isolierhülle Expansionsventil Kpl	Isolierhülle Expansionsventil	7861692	40,86 €	Im Shop ↗
Magnetventil Spule 061N4133 mit 1m Kabel	Magentventil Spule	7848401	42,24 €	Im Shop ↗
Magnetspule Flüssigkeit	Magnetspule Flüssigkeit	7861691	auf Anfrage
Magnetspule Heißgas	Magnetspule Heißgas	7861690	50,81 €	Im Shop ↗
Magnetventil VPV-603D	Magnetventil VPV-603D	7848379	87,67 €	Im Shop ↗
Pressostat, Hochdruck Kältemittel R134 a	Pressostat	7861685	68,12 €	Im Shop ↗
PT1000 Fühler Raum	Raum-Fühler	7861700	150,87 €	Im Shop ↗
Filter, DCY 033 MMS, 10mm Anschluss, 0,1	Sammler-Trockner	7861725	88,36 €	Im Shop ↗
Schütz LC1K1210P7 3 Hauptkont 1 Hilfkont	Schütz LC1K1210P7	7861695	96,40 €	Im Shop ↗
Servicekit Heizfolie BG2	Servicekit	7871482	844,43 €	Im Shop ↗
Blech BG2 kpl. Tropfschale	Tropfschale (KT)	7866837	183,35 €	Im Shop ↗
Servicekit BG2 Tauwasserablauf	Umbausatz	7866785	401,27 €	Im Shop ↗
Verdampfer BG2 NK/TK	Verdampfer	7861720	336,31 €	Im Shop ↗
PT1000 Fühler Verdampferpaket	Verdampfer-Fühler	7861699	170,79 €	Im Shop ↗
Schutzgitter-Axialventilator S4E 250-AH0 S2E250-AL32-20	Verdampfer-Ventilator	7848395	268,12 €	Im Shop ↗
Verdichter GS 26 GH GS 26 GH	Verdichter	7861717	617,09 €	Im Shop ↗
Verdunsterschale BG2 kpl.	Verdunsterschale (WT)	7866834	186,48 €	Im Shop ↗
W3G350-CG03-40	Verflüssiger-Ventilator	7861716	471,46 €
Verflüssiger BG2 Deckenagg	Verflüssiger	7861715	1.344,18 €	Im Shop ↗
PT1000 Fühler Verflüssiger	Verflüssiger-Fühler	7861683	150,87 €	Im Shop ↗
Axiallüfter W3G350-CG03-40 Zultg. 1,8m W3G350-CG03-40	Verflüssiger-Ventilator	7866844	547,95 €	Im Shop ↗

CMC1 1900BG229 Teile · 25 online

Produktseite im Shop

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Heizkabel BG2 ZSB	Ablaufheizung	7866840	292,30 €	Im Shop ↗
Drehstromwächter	Drehstromwächter	7861741	auf Anfrage
Regelung RTN 5HBE1M2H00 NK 400V	Elektronische Regelung 400V	7865888	321,63 €	Im Shop ↗
Elektronischer Drehzahlregler NK	Elektronischer Drehzahlregler	7869203	309,07 €	Im Shop ↗
EXPANSIONSVENTIL TLEX-E0881 TLEX-E0881	Expansionsventil	7861728	136,20 €	Im Shop ↗
Bedieneinheit FB mit Kabel 15m kpl	Fernbedienung (15m)	7861693	184,39 €	Im Shop ↗
SCHAUGLAS SGN 10s Artikelnummer 014-0190	Filter-Schauglas	7861719	86,45 €	Im Shop ↗
Filterschaum-Matten kpl. BG2	Filter-Schaum-Matte	7861723	88,02 €	Im Shop ↗
Isolierhülle Expansionsventil Kpl	Isolierhülle Expansionsventil	7861692	40,86 €	Im Shop ↗
Magnetventil Spule 061N4133 mit 1m Kabel	Magentventil Spule	7848401	42,24 €	Im Shop ↗
Magnetspule Flüssigkeit	Magnetspule Flüssigkeit	7861691	auf Anfrage
Magnetspule Heißgas	Magnetspule Heißgas	7861690	50,81 €	Im Shop ↗
Magnetventil VPV-603D	Magnetventil VPV-603D	7848379	87,67 €	Im Shop ↗
Pressostat, Hochdruck Kältemittel R134 a	Pressostat	7861685	68,12 €	Im Shop ↗
PT1000 Fühler Raum	Raum-Fühler	7861700	150,87 €	Im Shop ↗
Filter, DCY 033 MMS, 10mm Anschluss, 0,1	Sammler-Trockner	7861725	88,36 €	Im Shop ↗
Schütz LC1K1210P7 3 Hauptkont 1 Hilfkont	Schütz LC1K1210P7	7861695	96,40 €	Im Shop ↗
Servicekit Heizfolie BG2	Servicekit	7871482	844,43 €	Im Shop ↗
Blech BG2 kpl. Tropfschale	Tropfschale (KT)	7866837	183,35 €	Im Shop ↗
Servicekit BG2 Tauwasserablauf	Umbausatz	7866785	401,27 €	Im Shop ↗
Verdampfer BG2 NK/TK	Verdampfer	7861720	336,31 €	Im Shop ↗
PT1000 Fühler Verdampferpaket	Verdampfer-Fühler	7861699	170,79 €	Im Shop ↗
Schutzgitter-Axialventilator S4E 250-AH0 S2E250-AL32-20	Verdampfer-Ventilator	7848395	268,12 €	Im Shop ↗
Verdichter ZB 15 KCE TFD 550	Verdichter	7861727	auf Anfrage
Verdunsterschale BG2 kpl.	Verdunsterschale (WT)	7866834	186,48 €	Im Shop ↗
W3G350-CG03-40	Verflüssiger-Ventilator	7861716	471,46 €
Verflüssiger BG2 Deckenagg	Verflüssiger	7861715	1.344,18 €	Im Shop ↗
PT1000 Fühler Verflüssiger	Verflüssiger-Fühler	7861683	150,87 €	Im Shop ↗
Axiallüfter W3G350-CG03-40 Zultg. 1,8m W3G350-CG03-40	Verflüssiger-Ventilator	7866844	547,95 €	Im Shop ↗

CMC1 3300BG331 Teile · 27 online

Produktseite im Shop

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Heizkabel BG3 ZSB	Ablaufheizung	7866841	292,30 €	Im Shop ↗
Drehstromwächter	Drehstromwächter	7861741	auf Anfrage
Regelung RTN 5HBE1M2H00 NK 400V	Elektronische Regelung 400V	7865888	321,63 €	Im Shop ↗
Elektronischer Drehzahlregler NK	Elektronischer Drehzahlregler	7869203	309,07 €	Im Shop ↗
TLEX 3.0 R134a +15/-30°C 10x12x6mm TLEX 3.0 R134A	Expansionsventil	7861737	136,20 €	Im Shop ↗
Bedieneinheit FB mit Kabel 15m kpl	Fernbedienung (15m)	7861693	184,39 €	Im Shop ↗
SCHAUGLAS SGN 10s Artikelnummer 014-0190	Filter-Schauglas	7861719	86,45 €	Im Shop ↗
Filterschaum-Matten kpl. BG3	Filter-Schaum-Matte	7861742	143,32 €	Im Shop ↗
Isolierhülle Expansionsventil Kpl	Isolierhülle Expansionsventil	7861692	40,86 €	Im Shop ↗
Ersatzlüfterkasten BG3 WS80 bis 150mm	Lüfterkasten	7879297	1.443,70 €	Im Shop ↗
Magnetventil Spule 061N4133 mit 1m Kabel	Magentventil Spule	7848401	42,24 €	Im Shop ↗
Magnetspule Flüssigkeit	Magnetspule Flüssigkeit	7861691	auf Anfrage
Magnetspule Heißgas	Magnetspule Heißgas	7861690	50,81 €	Im Shop ↗
Magnetventil VPV-603D	Magnetventil VPV-603D	7848379	87,67 €	Im Shop ↗
Pressostat, Hochdruck Kältemittel R134 a	Pressostat	7861685	68,12 €	Im Shop ↗
PT1000 Fühler Raum	Raum-Fühler	7861700	150,87 €	Im Shop ↗
Filter, DCY 033 MMS, 10mm Anschluss, 0,1	Sammler-Trockner	7861725	88,36 €	Im Shop ↗
Schütz LC1K1210P7 3 Hauptkont 1 Hilfkont	Schütz LC1K1210P7	7861695	96,40 €	Im Shop ↗
Servicekit Heizfolie BG3	Servicekit	7871483	928,24 €	Im Shop ↗
Blech BG3 kpl. Tropfschale	Tropfschale (KT)	7866838	201,16 €	Im Shop ↗
Servicekit BG3 Tauwasserablauf	Umbausatz	7866786	426,40 €	Im Shop ↗
Verdampfer BG3 NK/TK	Verdampfer	7861738	672,62 €	Im Shop ↗
PT1000 Fühler Verdampferpaket	Verdampfer-Fühler	7861699	170,79 €	Im Shop ↗
Verdampfer-Ventilator W2E300-CP02-44	Verdampfer-Ventilator	7861744	auf Anfrage
Ersatzlüfter W2E300-CP02-44	Verdampfer-Ventilator	7879298	374,02 €	Im Shop ↗
Verdichter ZB 21 K4E TFD 550 ZB 21 K4E TFD 550	Verdichter	7861736	1.283,42 €	Im Shop ↗
Verdunsterschale BG3 kpl.	Verdunsterschale (WT)	7866835	195,90 €	Im Shop ↗
W3G350-CG03-40	Verflüssiger-Ventilator	7861716	471,46 €
Verflüssiger BG3 Deckenagg	Verflüssiger	7861734	894,74 €	Im Shop ↗
PT1000 Fühler Verflüssiger	Verflüssiger-Fühler	7861683	150,87 €	Im Shop ↗
Axiallüfter W3G350-CG03-40 Zultg. 1,8m W3G350-CG03-40	Verflüssiger-Ventilator	7866844	547,95 €	Im Shop ↗

CMC1 4200BG331 Teile · 27 online

Produktseite im Shop

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Heizkabel BG3 ZSB	Ablaufheizung	7866841	292,30 €	Im Shop ↗
Drehstromwächter	Drehstromwächter	7861741	auf Anfrage
Regelung RTN 5HBE1M2H00 NK 400V	Elektronische Regelung 400V	7865888	321,63 €	Im Shop ↗
Elektronischer Drehzahlregler NK	Elektronischer Drehzahlregler	7869203	309,07 €	Im Shop ↗
TLEX 3.0 R134a +15/-30°C 10x12x6mm TLEX 3.0 R134A	Expansionsventil	7861737	136,20 €	Im Shop ↗
Bedieneinheit FB mit Kabel 15m kpl	Fernbedienung (15m)	7861693	184,39 €	Im Shop ↗
SCHAUGLAS SGN 10s Artikelnummer 014-0190	Filter-Schauglas	7861719	86,45 €	Im Shop ↗
Filterschaum-Matten kpl. BG3	Filter-Schaum-Matte	7861742	143,32 €	Im Shop ↗
Isolierhülle Expansionsventil Kpl	Isolierhülle Expansionsventil	7861692	40,86 €	Im Shop ↗
Ersatzlüfterkasten BG3 WS80 bis 150mm	Lüfterkasten	7879297	1.443,70 €	Im Shop ↗
Magnetventil Spule 061N4133 mit 1m Kabel	Magentventil Spule	7848401	42,24 €	Im Shop ↗
Magnetspule Flüssigkeit	Magnetspule Flüssigkeit	7861691	auf Anfrage
Magnetspule Heißgas	Magnetspule Heißgas	7861690	50,81 €	Im Shop ↗
Magnetventil VPV-603D	Magnetventil VPV-603D	7848379	87,67 €	Im Shop ↗
Pressostat, Hochdruck Kältemittel R134 a	Pressostat	7861685	68,12 €	Im Shop ↗
PT1000 Fühler Raum	Raum-Fühler	7861700	150,87 €	Im Shop ↗
Filter, DCY 033 MMS, 10mm Anschluss, 0,1	Sammler-Trockner	7861725	88,36 €	Im Shop ↗
Schütz LC1K1210P7 3 Hauptkont 1 Hilfkont	Schütz LC1K1210P7	7861695	96,40 €	Im Shop ↗
Servicekit Heizfolie BG3	Servicekit	7871483	928,24 €	Im Shop ↗
Blech BG3 kpl. Tropfschale	Tropfschale (KT)	7866838	201,16 €	Im Shop ↗
Servicekit BG3 Tauwasserablauf	Umbausatz	7866786	426,40 €	Im Shop ↗
Verdampfer BG3 NK/TK	Verdampfer	7861738	672,62 €	Im Shop ↗
PT1000 Fühler Verdampferpaket	Verdampfer-Fühler	7861699	170,79 €	Im Shop ↗
Verdampfer-Ventilator W2E300-CP02-44	Verdampfer-Ventilator	7861744	auf Anfrage
Ersatzlüfter W2E300-CP02-44	Verdampfer-Ventilator	7879298	374,02 €	Im Shop ↗
Verdichter ZB 30 KCE TFD 550 ZB 30 KCE TFD 550	Verdichter	7861745	1.767,43 €	Im Shop ↗
Verdunsterschale BG3 kpl.	Verdunsterschale (WT)	7866835	195,90 €	Im Shop ↗
W3G350-CG03-40	Verflüssiger-Ventilator	7861716	471,46 €
Verflüssiger BG3 Deckenagg	Verflüssiger	7861734	894,74 €	Im Shop ↗
PT1000 Fühler Verflüssiger	Verflüssiger-Fühler	7861683	150,87 €	Im Shop ↗
Axiallüfter W3G350-CG03-40 Zultg. 1,8m W3G350-CG03-40	Verflüssiger-Ventilator	7866844	547,95 €	Im Shop ↗

CMF1 0800BG128 Teile · 24 online

Produktseite im Shop

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Heizkabel BG1 ZSB	Ablaufheizung	7866839	292,30 €	Im Shop ↗
Regelung RTN 5HBE1M2H00 TK 230V	Elektronische Regelung 230V	7865889	321,63 €	Im Shop ↗
Elektronischer Drehzahlregler NK	Elektronischer Drehzahlregler	7869203	309,07 €	Im Shop ↗
Expansionsventil TLEX-E0959 TLEX-E0879	Expansionsventil	7861718	136,20 €	Im Shop ↗
Bedieneinheit FB mit Kabel 15m kpl	Fernbedienung (15m)	7861693	184,39 €	Im Shop ↗
SCHAUGLAS SGN 10s Artikelnummer 014-0190	Filter-Schauglas	7861719	86,45 €	Im Shop ↗
Filterschaum-Matten kpl. BG1	Filter-Schaum-Matte	7861701	28,27 €	Im Shop ↗
Isolierhülle Expansionsventil Kpl	Isolierhülle Expansionsventil	7861692	40,86 €	Im Shop ↗
Magnetventil Spule 061N4133 mit 1m Kabel	Magentventil Spule	7848401	42,24 €	Im Shop ↗
Magnetspule Flüssigkeit	Magnetspule Flüssigkeit	7861691	auf Anfrage
Magnetspule Heißgas	Magnetspule Heißgas	7861690	50,81 €	Im Shop ↗
Magnetventil VPV-603D	Magnetventil VPV-603D	7848379	87,67 €	Im Shop ↗
Pressostat, Hochdruck Kältemittel R407A	Pressostat	7861708	68,12 €	Im Shop ↗
PT1000 Fühler Raum	Raum-Fühler	7861700	150,87 €	Im Shop ↗
Filter, DCY 032 MMS, 6mm Anschluss, 0,1l	Sammler-Trockner	7861686	29,35 €	Im Shop ↗
Sanftstater TCI 25 CH-C	Sanftstater TCI 25 CH-C	7861754	auf Anfrage
Schütz LC1K1210P7 3 Hauptkont 1 Hilfkont	Schütz LC1K1210P7	7861695	96,40 €	Im Shop ↗
Servicekit Heizfolie BG1	Servicekit	7871481	872,73 €	Im Shop ↗
Blech BG1 kpl. Tropfschale	Tropfschale (KT)	7866836	179,16 €	Im Shop ↗
Servicekit BG1 Tauwasserablauf	Umbausatz	7866784	389,75 €	Im Shop ↗
Verdampfer BG1 NK/TK	Verdampfer	7861696	261,92 €	Im Shop ↗
PT1000 Fühler Verdampferpaket	Verdampfer-Fühler	7861699	170,79 €	Im Shop ↗
Schutzgitter-Axialventilator S4E 250-AH0 S2E250-AL32-20	Verdampfer-Ventilator	7848395	268,12 €	Im Shop ↗
Verdichter MTZ 022-05	Verdichter	7861707	auf Anfrage
Verdunsterschale BG1 kpl.	Verdunsterschale (WT)	7866833	177,05 €	Im Shop ↗
Verflüssiger	Verflüssiger	7861681	auf Anfrage
PT1000 Fühler Verflüssiger	Verflüssiger-Fühler	7861683	150,87 €	Im Shop ↗
EC-Axialventilator W3G300-CN02-40 W3G300-CN02-40	Verflüssiger-Ventilator	7866843	512,32 €	Im Shop ↗

CMF1 1100BG128 Teile · 25 online

Produktseite im Shop

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Heizkabel BG1 ZSB	Ablaufheizung	7866839	292,30 €	Im Shop ↗
Regelung RTN 5HBE1M2H00 TK 230V	Elektronische Regelung 230V	7865889	321,63 €	Im Shop ↗
Elektronischer Drehzahlregler NK	Elektronischer Drehzahlregler	7869203	309,07 €	Im Shop ↗
TLEX 1.5 R407A MOP A-10°C 10x12x6mm TLEX 1.5 R407A	Expansionsventil	7861709	136,20 €	Im Shop ↗
Bedieneinheit FB mit Kabel 15m kpl	Fernbedienung (15m)	7861693	184,39 €	Im Shop ↗
SCHAUGLAS SGN 10s Artikelnummer 014-0190	Filter-Schauglas	7861719	86,45 €	Im Shop ↗
Filterschaum-Matten kpl. BG1	Filter-Schaum-Matte	7861701	28,27 €	Im Shop ↗
Isolierhülle Expansionsventil Kpl	Isolierhülle Expansionsventil	7861692	40,86 €	Im Shop ↗
Magnetventil Spule 061N4133 mit 1m Kabel	Magentventil Spule	7848401	42,24 €	Im Shop ↗
Magnetspule Flüssigkeit	Magnetspule Flüssigkeit	7861691	auf Anfrage
Magnetspule Heißgas	Magnetspule Heißgas	7861690	50,81 €	Im Shop ↗
Magnetventil VPV-603D	Magnetventil VPV-603D	7848379	87,67 €	Im Shop ↗
Pressostat, Hochdruck Kältemittel R407A	Pressostat	7861708	68,12 €	Im Shop ↗
PT1000 Fühler Raum	Raum-Fühler	7861700	150,87 €	Im Shop ↗
Filter, DCY 032 MMS, 6mm Anschluss, 0,1l	Sammler-Trockner	7861686	29,35 €	Im Shop ↗
Sanftstater TCI 25 CH-C	Sanftstater TCI 25 CH-C	7861754	auf Anfrage
Schütz LC1K1210P7 3 Hauptkont 1 Hilfkont	Schütz LC1K1210P7	7861695	96,40 €	Im Shop ↗
Servicekit Heizfolie BG1	Servicekit	7871481	872,73 €	Im Shop ↗
Blech BG1 kpl. Tropfschale	Tropfschale (KT)	7866836	179,16 €	Im Shop ↗
Servicekit BG1 Tauwasserablauf	Umbausatz	7866784	389,75 €	Im Shop ↗
Verdampfer BG1 NK/TK	Verdampfer	7861696	261,92 €	Im Shop ↗
PT1000 Fühler Verdampferpaket	Verdampfer-Fühler	7861699	170,79 €	Im Shop ↗
Schutzgitter-Axialventilator S4E 250-AH0 S2E250-AL32-20	Verdampfer-Ventilator	7848395	268,12 €	Im Shop ↗
Verdichter MTZ 032-05 MTZ 032-05	Verdichter	7861713	489,26 €	Im Shop ↗
Verdunsterschale BG1 kpl.	Verdunsterschale (WT)	7866833	177,05 €	Im Shop ↗
Verflüssiger	Verflüssiger	7861681	auf Anfrage
PT1000 Fühler Verflüssiger	Verflüssiger-Fühler	7861683	150,87 €	Im Shop ↗
EC-Axialventilator W3G300-CN02-40 W3G300-CN02-40	Verflüssiger-Ventilator	7866843	512,32 €	Im Shop ↗

CMF1 1300BG229 Teile · 26 online

Produktseite im Shop

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Heizkabel BG2 ZSB	Ablaufheizung	7866840	292,30 €	Im Shop ↗
Drehstromwächter	Drehstromwächter	7861741	auf Anfrage
Regelung RTN 5HBE1M2H00 TK 400V	Elektronische Regelung 400V	7865890	321,63 €	Im Shop ↗
Elektronischer Drehzahlregler NK	Elektronischer Drehzahlregler	7869203	309,07 €	Im Shop ↗
TLEX 1.5 R407A MOP A-10°C 10x12x6mm TLEX 1.5 R407A	Expansionsventil	7861709	136,20 €	Im Shop ↗
Bedieneinheit FB mit Kabel 15m kpl	Fernbedienung (15m)	7861693	184,39 €	Im Shop ↗
SCHAUGLAS SGN 10s Artikelnummer 014-0190	Filter-Schauglas	7861719	86,45 €	Im Shop ↗
Filterschaum-Matten kpl. BG2	Filter-Schaum-Matte	7861723	88,02 €	Im Shop ↗
Isolierhülle Expansionsventil Kpl	Isolierhülle Expansionsventil	7861692	40,86 €	Im Shop ↗
Magnetventil Spule 061N4133 mit 1m Kabel	Magentventil Spule	7848401	42,24 €	Im Shop ↗
Magnetspule Flüssigkeit	Magnetspule Flüssigkeit	7861691	auf Anfrage
Magnetspule Heißgas	Magnetspule Heißgas	7861690	50,81 €	Im Shop ↗
Magnetventil VPV-603D	Magnetventil VPV-603D	7848379	87,67 €	Im Shop ↗
Pressostat, Hochdruck Kältemittel R407A	Pressostat	7861708	68,12 €	Im Shop ↗
PT1000 Fühler Raum	Raum-Fühler	7861700	150,87 €	Im Shop ↗
Filter, DCY 033 MMS, 10mm Anschluss, 0,1	Sammler-Trockner	7861725	88,36 €	Im Shop ↗
Schütz LC1K1210P7 3 Hauptkont 1 Hilfkont	Schütz LC1K1210P7	7861695	96,40 €	Im Shop ↗
Servicekit Heizfolie BG2	Servicekit	7871482	844,43 €	Im Shop ↗
Blech BG2 kpl. Tropfschale	Tropfschale (KT)	7866837	183,35 €	Im Shop ↗
Servicekit BG2 Tauwasserablauf	Umbausatz	7866785	401,27 €	Im Shop ↗
Verdampfer BG2 NK/TK	Verdampfer	7861720	336,31 €	Im Shop ↗
PT1000 Fühler Verdampferpaket	Verdampfer-Fühler	7861699	170,79 €	Im Shop ↗
Schutzgitter-Axialventilator S4E 250-AH0 S2E250-AL32-20	Verdampfer-Ventilator	7848395	268,12 €	Im Shop ↗
Verdichter ZF 06 K4E-TFD 550 LIV Ventil ZF 06 K4E-TFD 550	Verdichter	7861730	1.500,30 €	Im Shop ↗
Verdunsterschale BG2 kpl.	Verdunsterschale (WT)	7866834	186,48 €	Im Shop ↗
W3G350-CG03-40	Verflüssiger-Ventilator	7861716	471,46 €
Verflüssiger BG2 Deckenagg	Verflüssiger	7861715	1.344,18 €	Im Shop ↗
PT1000 Fühler Verflüssiger	Verflüssiger-Fühler	7861683	150,87 €	Im Shop ↗
Axiallüfter W3G350-CG03-40 Zultg. 1,8m W3G350-CG03-40	Verflüssiger-Ventilator	7866844	547,95 €	Im Shop ↗

CMF1 1700BG229 Teile · 26 online

Produktseite im Shop

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Heizkabel BG2 ZSB	Ablaufheizung	7866840	292,30 €	Im Shop ↗
Drehstromwächter	Drehstromwächter	7861741	auf Anfrage
Regelung RTN 5HBE1M2H00 TK 400V	Elektronische Regelung 400V	7865890	321,63 €	Im Shop ↗
Elektronischer Drehzahlregler NK	Elektronischer Drehzahlregler	7869203	309,07 €	Im Shop ↗
TLEX 2.5 R407A MOP A-10°C 10x12x6mm TLEX 2.5 R407A	Expansionsventil	7861729	136,20 €	Im Shop ↗
Bedieneinheit FB mit Kabel 15m kpl	Fernbedienung (15m)	7861693	184,39 €	Im Shop ↗
SCHAUGLAS SGN 10s Artikelnummer 014-0190	Filter-Schauglas	7861719	86,45 €	Im Shop ↗
Filterschaum-Matten kpl. BG2	Filter-Schaum-Matte	7861723	88,02 €	Im Shop ↗
Isolierhülle Expansionsventil Kpl	Isolierhülle Expansionsventil	7861692	40,86 €	Im Shop ↗
Magnetventil Spule 061N4133 mit 1m Kabel	Magentventil Spule	7848401	42,24 €	Im Shop ↗
Magnetspule Flüssigkeit	Magnetspule Flüssigkeit	7861691	auf Anfrage
Magnetspule Heißgas	Magnetspule Heißgas	7861690	50,81 €	Im Shop ↗
Magnetventil VPV-603D	Magnetventil VPV-603D	7848379	87,67 €	Im Shop ↗
Pressostat, Hochdruck Kältemittel R407A	Pressostat	7861708	68,12 €	Im Shop ↗
PT1000 Fühler Raum	Raum-Fühler	7861700	150,87 €	Im Shop ↗
Filter, DCY 033 MMS, 10mm Anschluss, 0,1	Sammler-Trockner	7861725	88,36 €	Im Shop ↗
Schütz LC1K1210P7 3 Hauptkont 1 Hilfkont	Schütz LC1K1210P7	7861695	96,40 €	Im Shop ↗
Servicekit Heizfolie BG2	Servicekit	7871482	844,43 €	Im Shop ↗
Blech BG2 kpl. Tropfschale	Tropfschale (KT)	7866837	183,35 €	Im Shop ↗
Servicekit BG2 Tauwasserablauf	Umbausatz	7866785	401,27 €	Im Shop ↗
Verdampfer BG2 NK/TK	Verdampfer	7861720	336,31 €	Im Shop ↗
PT1000 Fühler Verdampferpaket	Verdampfer-Fühler	7861699	170,79 €	Im Shop ↗
Schutzgitter-Axialventilator S4E 250-AH0 S2E250-AL32-20	Verdampfer-Ventilator	7848395	268,12 €	Im Shop ↗
Verdichter ZF 09 K4E-TFD 550 LIV Ventil ZF 09 K4E-TFD 550	Verdichter	7861731	2.012,86 €	Im Shop ↗
Verdunsterschale BG2 kpl.	Verdunsterschale (WT)	7866834	186,48 €	Im Shop ↗
W3G350-CG03-40	Verflüssiger-Ventilator	7861716	471,46 €
Verflüssiger BG2 Deckenagg	Verflüssiger	7861715	1.344,18 €	Im Shop ↗
PT1000 Fühler Verflüssiger	Verflüssiger-Fühler	7861683	150,87 €	Im Shop ↗
Axiallüfter W3G350-CG03-40 Zultg. 1,8m W3G350-CG03-40	Verflüssiger-Ventilator	7866844	547,95 €	Im Shop ↗

CMF1 2900BG331 Teile · 27 online

Produktseite im Shop

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Heizkabel BG3 ZSB	Ablaufheizung	7866841	292,30 €	Im Shop ↗
Drehstromwächter	Drehstromwächter	7861741	auf Anfrage
Regelung RTN 5HBE1M2H00 TK 400V	Elektronische Regelung 400V	7865890	321,63 €	Im Shop ↗
Elektronischer Drehzahlregler NK	Elektronischer Drehzahlregler	7869203	309,07 €	Im Shop ↗
TLEX 3.0 R407A MOP A-10°C 10x12x6mm TLEX 3.0 R407A	Expansionsventil	7861748	136,20 €	Im Shop ↗
Bedieneinheit FB mit Kabel 15m kpl	Fernbedienung (15m)	7861693	184,39 €	Im Shop ↗
SCHAUGLAS SGN 10s Artikelnummer 014-0190	Filter-Schauglas	7861719	86,45 €	Im Shop ↗
Filterschaum-Matten kpl. BG3	Filter-Schaum-Matte	7861742	143,32 €	Im Shop ↗
Isolierhülle Expansionsventil Kpl	Isolierhülle Expansionsventil	7861692	40,86 €	Im Shop ↗
Ersatzlüfterkasten BG3 WS80 bis 150mm	Lüfterkasten	7879297	1.443,70 €	Im Shop ↗
Magnetventil Spule 061N4133 mit 1m Kabel	Magentventil Spule	7848401	42,24 €	Im Shop ↗
Magnetspule Flüssigkeit	Magnetspule Flüssigkeit	7861691	auf Anfrage
Magnetspule Heißgas	Magnetspule Heißgas	7861690	50,81 €	Im Shop ↗
Magnetventil VPV-603D	Magnetventil VPV-603D	7848379	87,67 €	Im Shop ↗
Pressostat, Hochdruck Kältemittel R407A	Pressostat	7861708	68,12 €	Im Shop ↗
PT1000 Fühler Raum	Raum-Fühler	7861700	150,87 €	Im Shop ↗
Filter, DCY 033 MMS, 10mm Anschluss, 0,1	Sammler-Trockner	7861725	88,36 €	Im Shop ↗
Schütz LC1K1210P7 3 Hauptkont 1 Hilfkont	Schütz LC1K1210P7	7861695	96,40 €	Im Shop ↗
Servicekit Heizfolie BG3	Servicekit	7871483	928,24 €	Im Shop ↗
Blech BG3 kpl. Tropfschale	Tropfschale (KT)	7866838	201,16 €	Im Shop ↗
Servicekit BG3 Tauwasserablauf	Umbausatz	7866786	426,40 €	Im Shop ↗
Verdampfer BG3 NK/TK	Verdampfer	7861738	672,62 €	Im Shop ↗
PT1000 Fühler Verdampferpaket	Verdampfer-Fühler	7861699	170,79 €	Im Shop ↗
Verdampfer-Ventilator W2E300-CP02-44	Verdampfer-Ventilator	7861744	auf Anfrage
Ersatzlüfter W2E300-CP02-44	Verdampfer-Ventilator	7879298	374,02 €	Im Shop ↗
Verdichter ZF 13 K4E TFD 550 L Ventil ZF 13 K4E-TFD 550	Verdichter	7861747	1.971,75 €	Im Shop ↗
Verdunsterschale BG3 kpl.	Verdunsterschale (WT)	7866835	195,90 €	Im Shop ↗
W3G350-CG03-40	Verflüssiger-Ventilator	7861716	471,46 €
Verflüssiger BG3 Deckenagg	Verflüssiger	7861734	894,74 €	Im Shop ↗
PT1000 Fühler Verflüssiger	Verflüssiger-Fühler	7861683	150,87 €	Im Shop ↗
Axiallüfter W3G350-CG03-40 Zultg. 1,8m W3G350-CG03-40	Verflüssiger-Ventilator	7866844	547,95 €	Im Shop ↗

CMF1 4100BG332 Teile · 28 online

Produktseite im Shop

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Heizkabel BG3 ZSB	Ablaufheizung	7866841	292,30 €	Im Shop ↗
Drehstromwächter	Drehstromwächter	7861741	auf Anfrage
Regelung RTN 5HBE1M2H00 TK 400V	Elektronische Regelung 400V	7865890	321,63 €	Im Shop ↗
Elektronischer Drehzahlregler NK	Elektronischer Drehzahlregler	7869203	309,07 €	Im Shop ↗
TLEX 2.5 R407A MOP A-10°C 10x12x6mm TLEX 2.5 R407A	Expansionsventil	7861729	136,20 €	Im Shop ↗
Bedieneinheit FB mit Kabel 15m kpl	Fernbedienung (15m)	7861693	184,39 €	Im Shop ↗
SCHAUGLAS SGN 10s Artikelnummer 014-0190	Filter-Schauglas	7861719	86,45 €	Im Shop ↗
Filterschaum-Matten kpl. BG3	Filter-Schaum-Matte	7861742	143,32 €	Im Shop ↗
Isolierhülle Expansionsventil Kpl	Isolierhülle Expansionsventil	7861692	40,86 €	Im Shop ↗
Ersatzlüfterkasten BG3 WS80 bis 150mm	Lüfterkasten	7879297	1.443,70 €	Im Shop ↗
Magnetventil Spule 061N4133 mit 1m Kabel	Magentventil Spule	7848401	42,24 €	Im Shop ↗
Magnetspule Flüssigkeit	Magnetspule Flüssigkeit	7861691	auf Anfrage
Magnetspule Heißgas	Magnetspule Heißgas	7861690	50,81 €	Im Shop ↗
Magnetventil VPV-603D	Magnetventil VPV-603D	7848379	87,67 €	Im Shop ↗
Mikro Plattenwärmeübertrager D22-10	Mikro Plattenwärmeüberträger	7861752	229,44 €	Im Shop ↗
Pressostat, Hochdruck Kältemittel R407A	Pressostat	7861708	68,12 €	Im Shop ↗
PT1000 Fühler Raum	Raum-Fühler	7861700	150,87 €	Im Shop ↗
Filter, DCY 033 MMS, 10mm Anschluss, 0,1	Sammler-Trockner	7861725	88,36 €	Im Shop ↗
Schütz LC1K1210P7 3 Hauptkont 1 Hilfkont	Schütz LC1K1210P7	7861695	96,40 €	Im Shop ↗
Servicekit Heizfolie BG3	Servicekit	7871483	928,24 €	Im Shop ↗
Blech BG3 kpl. Tropfschale	Tropfschale (KT)	7866838	201,16 €	Im Shop ↗
Servicekit BG3 Tauwasserablauf	Umbausatz	7866786	426,40 €	Im Shop ↗
Verdampfer BG3 NK/TK	Verdampfer	7861738	672,62 €	Im Shop ↗
PT1000 Fühler Verdampferpaket	Verdampfer-Fühler	7861699	170,79 €	Im Shop ↗
Verdampfer-Ventilator W2E300-CP02-44	Verdampfer-Ventilator	7861744	auf Anfrage
Ersatzlüfter W2E300-CP02-44	Verdampfer-Ventilator	7879298	374,02 €	Im Shop ↗
Verdichter ZF 13 KVE-TFD EVI 550 ZF 13 KVE-TFD EVI 550	Verdichter	7861749	2.254,63 €	Im Shop ↗
Verdunsterschale BG3 kpl.	Verdunsterschale (WT)	7866835	195,90 €	Im Shop ↗
W3G350-CG03-40	Verflüssiger-Ventilator	7861716	471,46 €
Verflüssiger BG3 Deckenagg	Verflüssiger	7861734	894,74 €	Im Shop ↗
PT1000 Fühler Verflüssiger	Verflüssiger-Fühler	7861683	150,87 €	Im Shop ↗
Axiallüfter W3G350-CG03-40 Zultg. 1,8m W3G350-CG03-40	Verflüssiger-Ventilator	7866844	547,95 €	Im Shop ↗

CT / FT – Ältere Deckenkühlaggregate 9 Geräte · 95 Teile · 95 im Shop · 0 auf Anfrage

Vorgänger der CMC/CMF-Reihe. Ersatzteile auf Anfrage.

Datenblätter & Anleitungen dieser Baureihe

Viessmann Montage- und Betriebsanleitung CT/FT Deckenkühlaggregate PDF

CT 090010 Teile · 10 online

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Abtauheizung Tauwasserschale	Abtauheizung	7848180	80,62 €	Im Shop ↗
Abtauheizung Lamellenpaket	Abtauheizung	7848182	80,62 €	Im Shop ↗
EXPANSIONSVENTIL R407A/R404A	Expansionsventil	7849553	126,17 €	Im Shop ↗
Sensor Raumfühler PT1000	Fühler/Sensor	7848246	57,95 €	Im Shop ↗
SAMMLER TROCKNER CN 2032S	Sammlertrockner	7849413	293,26 €	Im Shop ↗
Kapillarrohrregler Sonderausführung	Thermostat/Temperaturwaechter	7849531	62,58 €	Im Shop ↗
Verdampfer - DA / CT900-1200-1500	Verdampfer	7848169	259,21 €	Im Shop ↗
Verdichter kpl Typ CAE 9460Z	Verdichter	7848871	452,61 €	Im Shop ↗
Verflüssiger - DA / CT900	Verflüssiger	7848165	268,12 €	Im Shop ↗
Schutzgitter-Axialventilator 230V, 50Hz	Verflüssiger-Ventilator	7849468	258,09 €	Im Shop ↗

CT 120010 Teile · 10 online

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Abtauheizung Tauwasserschale	Abtauheizung	7848180	80,62 €	Im Shop ↗
Abtauheizung Lamellenpaket	Abtauheizung	7848182	80,62 €	Im Shop ↗
EXPANSIONSVENTIL R407A/R404A	Expansionsventil	7849553	126,17 €	Im Shop ↗
Sensor Raumfühler PT1000	Fühler/Sensor	7848246	57,95 €	Im Shop ↗
SAMMLER TROCKNER CN 2032S	Sammlertrockner	7849413	293,26 €	Im Shop ↗
Kapillarrohrregler Sonderausführung	Thermostat/Temperaturwaechter	7849531	62,58 €	Im Shop ↗
Verdampfer - DA / CT900-1200-1500	Verdampfer	7848169	259,21 €	Im Shop ↗
Verdichter CAE 9470Z	Verdichter	7848872	500,78 €	Im Shop ↗
Verflüssiger - DA / CT1200-1500 / FT700	Verflüssiger	7848166	390,20 €	Im Shop ↗
Schutzgitter-Axialventilator 230V, 50Hz	Verflüssiger-Ventilator	7849468	258,09 €	Im Shop ↗

CT 150011 Teile · 11 online

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Abtauheizung Tauwasserschale	Abtauheizung	7848180	80,62 €	Im Shop ↗
Abtauheizung Lamellenpaket	Abtauheizung	7848182	80,62 €	Im Shop ↗
EXPANSIONSVENTIL R407A/R404A	Expansionsventil	7849553	126,17 €	Im Shop ↗
Sensor Raumfühler PT1000	Fühler/Sensor	7848246	57,95 €	Im Shop ↗
SAMMLER TROCKNER CN 2032S	Sammlertrockner	7849413	293,26 €	Im Shop ↗
Kapillarrohrregler Sonderausführung	Thermostat/Temperaturwaechter	7849531	62,58 €	Im Shop ↗
Verdampfer - DA / CT900-1200-1500	Verdampfer	7848169	259,21 €	Im Shop ↗
Verdichter kpl Typ Mk 18 TB	Verdichter	7848158	742,88 €	Im Shop ↗
Verdichter kpl TypCAJ 9510 Z CT 1500	Verdichter	7848873	634,10 €	Im Shop ↗
Verflüssiger - DA / CT1200-1500 / FT700	Verflüssiger	7848166	390,20 €	Im Shop ↗
Schutzgitter-Axialventilator 230V, 50Hz	Verflüssiger-Ventilator	7849468	258,09 €	Im Shop ↗

CT 200012 Teile · 12 online

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Abdeckung Warmteil	Abdeckung	7863150	93,22 €	Im Shop ↗
Abtauheizung Tauwasserschale	Abtauheizung	7848181	80,62 €	Im Shop ↗
Abtauheizung Lamellenpaket	Abtauheizung	7848183	80,62 €	Im Shop ↗
EXPANSIONSVENTIL R407A/R404A	Expansionsventil	7849555	126,17 €	Im Shop ↗
Sensor Raumfühler PT1000	Fühler/Sensor	7848246	57,95 €	Im Shop ↗
SAMMELTROCKNER RCY 743 MMS	Sammlertrockner	7849470	82,53 €	Im Shop ↗
Seitenwand	Seitenwand	7863149	136,20 €	Im Shop ↗
Kapillarrohrregler Sonderausführung	Thermostat/Temperaturwaechter	7849531	62,58 €	Im Shop ↗
Verdampfer - DA / CT2000-3000	Verdampfer	7848170	406,22 €	Im Shop ↗
Verdichter CAJ 4517Z	Verdichter	7848804	884,03 €	Im Shop ↗
Verflüssiger - DA / CT2000 / FT1000-1200	Verflüssiger	7848167	390,20 €	Im Shop ↗
Schutzgitter-Axialventilator 230V 50Hz	Verflüssiger-Ventilator	7849513	366,23 €	Im Shop ↗

CT 300012 Teile · 12 online

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Abtauheizung Tauwasserschale	Abtauheizung	7848181	80,62 €	Im Shop ↗
Abtauheizung Lamellenpaket	Abtauheizung	7848183	80,62 €	Im Shop ↗
EXPANSIONSVENTIL R407A/R404A	Expansionsventil	7849555	126,17 €	Im Shop ↗
Sensor Raumfühler PT1000	Fühler/Sensor	7848246	57,95 €	Im Shop ↗
SAMMELTROCKNER RCY 743 MMS	Sammlertrockner	7849470	82,53 €	Im Shop ↗
Bausatz Schütz für CT3000/FT 1500	Schütz	7848204	161,36 €	Im Shop ↗
Schütz DILM15-10(230V50Hz)	Schütz	7848250	151,69 €	Im Shop ↗
Kapillarrohrregler Sonderausführung	Thermostat/Temperaturwaechter	7849531	62,58 €	Im Shop ↗
Verdampfer - DA / CT2000-3000	Verdampfer	7848170	406,22 €	Im Shop ↗
Verdichter kpl Typ FH 4524 Z	Verdichter	7848160	893,89 €	Im Shop ↗
Verflüssiger - DA / CT3000 / FT1500	Verflüssiger	7848168	558,20 €	Im Shop ↗
Schutzgitter-Axialventilator 230V 50Hz	Verflüssiger-Ventilator	7849513	366,23 €	Im Shop ↗

FT 07008 Teile · 8 online

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Abtauheizung Tauwasserschale	Abtauheizung	7848180	80,62 €	Im Shop ↗
Abtauheizung Lamellenpaket	Abtauheizung	7848182	80,62 €	Im Shop ↗
EXPANSIONSVENTIL R404A Angelway (Eckvent	Expansionsventil	7848176	104,68 €	Im Shop ↗
Sensor Raumfühler PT1000	Fühler/Sensor	7848246	57,95 €	Im Shop ↗
SAMMLER TROCKNER CN 2032S	Sammlertrockner	7849413	293,26 €	Im Shop ↗
Kapillarrohrregler Sonderausführung	Thermostat/Temperaturwaechter	7849531	62,58 €	Im Shop ↗
Verflüssiger - DA / CT1200-1500 / FT700	Verflüssiger	7848166	390,20 €	Im Shop ↗
Schutzgitter-Axialventilator 230V, 50Hz	Verflüssiger-Ventilator	7849468	258,09 €	Im Shop ↗

FT 100010 Teile · 10 online

Produktseite im Shop

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Abtauheizung Tauwasserschale	Abtauheizung	7848181	80,62 €	Im Shop ↗
Abtauheizung Lamellenpaket	Abtauheizung	7848183	80,62 €	Im Shop ↗
EXPANSIONSVENTIL R404A Angelway (Eckvent	Expansionsventil	7848177	138,87 €	Im Shop ↗
Sensor Raumfühler PT1000	Fühler/Sensor	7848246	57,95 €	Im Shop ↗
SAMMELTROCKNER RCY 743 MMS	Sammlertrockner	7849470	82,53 €	Im Shop ↗
Kapillarrohrregler Sonderausführung	Thermostat/Temperaturwaechter	7849531	62,58 €	Im Shop ↗
Verdampfer - DA / FT1000-1200-1500	Verdampfer	7848172	425,15 €	Im Shop ↗
Verdichter kpl Typ CAJ 2464 Z	Verdichter	7849547	697,56 €	Im Shop ↗
Verflüssiger - DA / CT2000 / FT1000-1200	Verflüssiger	7848167	390,20 €	Im Shop ↗
Schutzgitter-Axialventilator 230V 50Hz	Verflüssiger-Ventilator	7849513	366,23 €	Im Shop ↗

FT 120010 Teile · 10 online

Produktseite im Shop

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Abtauheizung Tauwasserschale	Abtauheizung	7848181	80,62 €	Im Shop ↗
Abtauheizung Lamellenpaket	Abtauheizung	7848183	80,62 €	Im Shop ↗
EXPANSIONSVENTIL R404A Angelway (Eckvent	Expansionsventil	7848178	133,54 €	Im Shop ↗
Sensor Raumfühler PT1000	Fühler/Sensor	7848246	57,95 €	Im Shop ↗
SAMMELTROCKNER RCY 743 MMS	Sammlertrockner	7849470	82,53 €	Im Shop ↗
Kapillarrohrregler Sonderausführung	Thermostat/Temperaturwaechter	7849531	62,58 €	Im Shop ↗
Verdampfer - DA / FT1000-1200-1500	Verdampfer	7848172	425,15 €	Im Shop ↗
Verdichter kpl Typ CAJ 2464 Z	Verdichter	7849547	697,56 €	Im Shop ↗
Verflüssiger - DA / CT2000 / FT1000-1200	Verflüssiger	7848167	390,20 €	Im Shop ↗
Schutzgitter-Axialventilator 230V 50Hz	Verflüssiger-Ventilator	7849513	366,23 €	Im Shop ↗

FT 150012 Teile · 12 online

Produktseite im Shop

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Abtauheizung Tauwasserschale	Abtauheizung	7848181	80,62 €	Im Shop ↗
Abtauheizung Lamellenpaket	Abtauheizung	7848183	80,62 €	Im Shop ↗
EXPANSIONSVENTIL R404A Angelway (Eckvent	Expansionsventil	7848178	133,54 €	Im Shop ↗
Sensor Raumfühler PT1000	Fühler/Sensor	7848246	57,95 €	Im Shop ↗
SAMMELTROCKNER RCY 743 MMS	Sammlertrockner	7849470	82,53 €	Im Shop ↗
Bausatz Schütz für CT3000/FT 1500	Schütz	7848204	161,36 €	Im Shop ↗
Schütz DILM15-10(230V50Hz)	Schütz	7848250	151,69 €	Im Shop ↗
Kapillarrohrregler Sonderausführung	Thermostat/Temperaturwaechter	7849531	62,58 €	Im Shop ↗
Verdampfer - DA / FT1000-1200-1500	Verdampfer	7848172	425,15 €	Im Shop ↗
Verdichter kpl Typ FH 2480 Z	Verdichter	7848164	940,05 €	Im Shop ↗
Verflüssiger - DA / CT3000 / FT1500	Verflüssiger	7848168	558,20 €	Im Shop ↗
Schutzgitter-Axialventilator 230V 50Hz	Verflüssiger-Ventilator	7849513	366,23 €	Im Shop ↗

KF / KS – Kompaktaggregate (älteste Serie) 8 Geräte · 47 Teile · 47 im Shop · 0 auf Anfrage

Sehr alte Viessmann-Baureihe (vor CS/FS). Wenige Ersatzteile noch verfügbar. KF = Normalkühlung, KS = Tiefkühlung.

Datenblätter & Anleitungen dieser Baureihe

Viessmann Schaltplan KF/KS Kühlaggregate PDF Viessmann Montageanleitung KF/KS Kühlaggregate PDF Viessmann Betriebsanleitung KF/KS Kühlaggregate PDF

KF 10005 Teile · 5 online

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Drehknopf für Thermostat	Bedienung	7849147	12,32 €	Im Shop ↗
Abtau-Uhr (Schaltuhr) für thermostatische Aggregate	Schaltuhr	7849425	318,10 €	Im Shop ↗
Thermostat TR 55.13204.050 (-6 bis +20 °C)	Thermostat/Temperaturwächter	7849439	104,77 €	Im Shop ↗
Verdampferventilator S4E250-AA04-06 (5./6. Generation, Bj. 1988-1994)	Verdampfer-Ventilator	7849382	274,50 €	Im Shop ↗
Verflüssigerventilator S4E250-AA04-05 (5./6. Generation, Bj. 1988-1994)	Verflüssiger-Ventilator	7849383	261,24 €	Im Shop ↗

KF 3308 Teile · 8 online

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Drehknopf für Thermostat	Bedienung	7849147	12,32 €	Im Shop ↗
EXPANSIONSVENTIL R134a	Expansionsventil	7849554	133,54 €	Im Shop ↗
Abtau-Uhr (Schaltuhr) für thermostatische Aggregate	Schaltuhr	7849425	318,10 €	Im Shop ↗
Thermostat TR 55.13204.050 (-6 bis +20 °C)	Thermostat/Temperaturwächter	7849439	104,77 €	Im Shop ↗
Verdampfer KF 330 (R12/R134a, Herst.-Nr. 7117338/340, 7160000/003)	Verdampfer	7849447	199,74 €	Im Shop ↗
Verdampferventilator S4E250-AA04-06 (5./6. Generation, Bj. 1988-1994)	Verdampfer-Ventilator	7849382	274,50 €	Im Shop ↗
Verflüssigerventilator A4S200-AA02-18 (4. Generation, Bj. 1982-1988)	Verflüssiger-Ventilator	7849309	239,91 €	Im Shop ↗
Verflüssigerventilator S4E250-AA04-05 (5./6. Generation, Bj. 1988-1994)	Verflüssiger-Ventilator	7849383	261,24 €	Im Shop ↗

KF 5507 Teile · 7 online

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Drehknopf für Thermostat	Bedienung	7849147	12,32 €	Im Shop ↗
Abtau-Uhr (Schaltuhr) für thermostatische Aggregate	Schaltuhr	7849425	318,10 €	Im Shop ↗
Thermostat TR 55.13204.050 (-6 bis +20 °C)	Thermostat/Temperaturwächter	7849439	104,77 €	Im Shop ↗
Verdampfer KF 550 / KF 830 (R12/R22/R134a, Herst.-Nr. 7117348-362)	Verdampfer	7849448	933,29 €	Im Shop ↗
Verdampferventilator S4E250-AA04-06 (5./6. Generation, Bj. 1988-1994)	Verdampfer-Ventilator	7849382	274,50 €	Im Shop ↗
Verflüssigerventilator A4S200-AA02-18 (4. Generation, Bj. 1982-1988)	Verflüssiger-Ventilator	7849309	239,91 €	Im Shop ↗
Verflüssigerventilator S4E250-AA04-05 (5./6. Generation, Bj. 1988-1994)	Verflüssiger-Ventilator	7849383	261,24 €	Im Shop ↗

KF 8307 Teile · 7 online

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Drehknopf für Thermostat	Bedienung	7849147	12,32 €	Im Shop ↗
Abtau-Uhr (Schaltuhr) für thermostatische Aggregate	Schaltuhr	7849425	318,10 €	Im Shop ↗
Thermostat TR 55.13204.050 (-6 bis +20 °C)	Thermostat/Temperaturwächter	7849439	104,77 €	Im Shop ↗
Verdampfer KF 550 / KF 830 (R12/R22/R134a, Herst.-Nr. 7117348-362)	Verdampfer	7849448	933,29 €	Im Shop ↗
Verdampferventilator S4E250-AA04-06 (5./6. Generation, Bj. 1988-1994)	Verdampfer-Ventilator	7849382	274,50 €	Im Shop ↗
Verflüssigerventilator A4S200-AA02-18 (4. Generation, Bj. 1982-1988)	Verflüssiger-Ventilator	7849309	239,91 €	Im Shop ↗
Verflüssigerventilator S4E250-AA04-05 (5./6. Generation, Bj. 1988-1994)	Verflüssiger-Ventilator	7849383	261,24 €	Im Shop ↗

KS 10005 Teile · 5 online

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Drehknopf für Thermostat	Bedienung	7849147	12,32 €	Im Shop ↗
Abtau-Uhr (Schaltuhr) für thermostatische Aggregate	Schaltuhr	7849425	318,10 €	Im Shop ↗
Thermostat TR 55.13204.050 (-6 bis +20 °C)	Thermostat/Temperaturwächter	7849439	104,77 €	Im Shop ↗
Verdampferventilator S4E250-AA04-06 (5./6. Generation, Bj. 1988-1994)	Verdampfer-Ventilator	7849382	274,50 €	Im Shop ↗
Verflüssigerventilator S4E250-AA04-05 (5./6. Generation, Bj. 1988-1994)	Verflüssiger-Ventilator	7849383	261,24 €	Im Shop ↗

KS 3305 Teile · 5 online

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Drehknopf für Thermostat	Bedienung	7849147	12,32 €	Im Shop ↗
Abtau-Uhr (Schaltuhr) für thermostatische Aggregate	Schaltuhr	7849425	318,10 €	Im Shop ↗
Thermostat TR 55.13204.050 (-6 bis +20 °C)	Thermostat/Temperaturwächter	7849439	104,77 €	Im Shop ↗
Verdampferventilator S4E250-AA04-06 (5./6. Generation, Bj. 1988-1994)	Verdampfer-Ventilator	7849382	274,50 €	Im Shop ↗
Verflüssigerventilator S4E250-AA04-05 (5./6. Generation, Bj. 1988-1994)	Verflüssiger-Ventilator	7849383	261,24 €	Im Shop ↗

KS 5505 Teile · 5 online

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Drehknopf für Thermostat	Bedienung	7849147	12,32 €	Im Shop ↗
Abtau-Uhr (Schaltuhr) für thermostatische Aggregate	Schaltuhr	7849425	318,10 €	Im Shop ↗
Thermostat TR 55.13204.050 (-6 bis +20 °C)	Thermostat/Temperaturwächter	7849439	104,77 €	Im Shop ↗
Verdampferventilator S4E250-AA04-06 (5./6. Generation, Bj. 1988-1994)	Verdampfer-Ventilator	7849382	274,50 €	Im Shop ↗
Verflüssigerventilator S4E250-AA04-05 (5./6. Generation, Bj. 1988-1994)	Verflüssiger-Ventilator	7849383	261,24 €	Im Shop ↗

KS 8305 Teile · 5 online

Bauteil	Verwendungszweck	Art.-Nr.	Preis*	Verfügbarkeit
Drehknopf für Thermostat	Bedienung	7849147	12,32 €	Im Shop ↗
Abtau-Uhr (Schaltuhr) für thermostatische Aggregate	Schaltuhr	7849425	318,10 €	Im Shop ↗
Thermostat TR 55.13204.050 (-6 bis +20 °C)	Thermostat/Temperaturwächter	7849439	104,77 €	Im Shop ↗
Verdampferventilator S4E250-AA04-06 (5./6. Generation, Bj. 1988-1994)	Verdampfer-Ventilator	7849382	274,50 €	Im Shop ↗
Verflüssigerventilator S4E250-AA04-05 (5./6. Generation, Bj. 1988-1994)	Verflüssiger-Ventilator	7849383	261,24 €	Im Shop ↗

Viessmann Kühlzellen 4 Geräte · 394 Teile · 364 im Shop · 30 auf Anfrage

Alle Dokumente rund um Viessmann TectoCell Kühl- und Tiefkühlzellen (Classic & Eco Edition) sowie Ersatzteile für TectoCell Standard Plus 80/100/120/150 – je Baujahr-Generation ein eigener Reiter mit passenden Explosionszeichnungen, dazu ein baujahrunabhängiger Reiter „Montagezubehör". Bedienfeld, Thermometer und Türstock-LED wurden von Viessmann mehrfach überarbeitet (Baujahr 1992–2009 / 2009–2020 / ab 2020) – maßgeblich ist die Herstell-Nr. auf dem Typenschild, im Zweifel bitte anfragen. Artikelnummern per Abgleich mit der Shop-Kategoriestruktur und Betreiber-Bestätigung ermittelt – bei Positionen ohne „Live im Shop geprüft"/„Nutzer bestätigt" vor Bestellung mit Kühlzelle24 abstimmen.

Datenblätter, Broschüren & Montageanleitungen

→ Viessmann Kühlzellen im Shop ansehen

TectoCell Kühl- & Tiefkühlzellen – Broschüre (DE) PDF Tecto Standard Plus – Montageanleitung PDF ColdRoom USP – Flyer (DE) PDF Tecto Standard Plus – Datenblatt PDF Tecto Standard Plus – Ersatzteilliste PDF Energie sparen mit Kühlzellen PDF Energieeffizienz TÜV-Süd PDF Bodenanbindung PDF Bodenbelastungsklassen PDF Kältesätze von Viessmann – Broschüre PDF Regalsysteme für Kühlzellen – Broschüre PDF Regalsystem Almo Norm 12 & 20 – Montageanleitung PDF

Baujahr ab 2020119 Teile · 111 online

Explosionszeichnungen mit Positionsnummern (Quelle: Viessmann Ersatzteilliste 5777746). Artikelnummern: Kühlzelle24-Recherche + Betreiber-Freigabe.

Tür- und Rahmen-Übersicht Explosionszeichnung TectoCell Standard Plus – Tür- und Rahmen-Übersicht (Baujahr ab 2020)

Bedienfeld Explosionszeichnung TectoCell Standard Plus – Bedienfeld (Baujahr ab 2020)

Verschluss und Scharniere Explosionszeichnung TectoCell Standard Plus – Verschluss und Scharniere (Baujahr ab 2020)

Dichtungen und Heizleitung Explosionszeichnung TectoCell Standard Plus – Dichtungen und Heizleitung (Baujahr ab 2020)

Türstock-Leuchte Explosionszeichnung TectoCell Standard Plus – Türstock-Leuchte (Baujahr ab 2020)

Pos.	Bauteil	Art.-Nr.	Preis*	Verfügbarkeit
001	Bedienfeldabdeckung weiß	7871293	24,69 €	Im Shop ↗
002	Lichtschalter quadratisch	7848359	39,52 €	Im Shop ↗
003	Türstock-Thermometer	7872010	96,91 €	Im Shop ↗
004	Druckausgleichsventil (mit Heizung) für Bedienfeld	7849271	81,47 €	Im Shop ↗
005	Druckausgleichsventil (ohne Heizung) für Bedienfeld	7848356	66,40 €	Im Shop ↗
006	Aufnahme für Thermometerfühler	7848355	15,80 €	Im Shop ↗
007	Filtervlies	–	auf Anfrage
008	LED-Türstockleuchte 8W	7871083	214,81 €	Im Shop ↗
009	Türscharnier aushängbar, höhenverstellbar, mit Steigung, DIN rechts	7848441	122,14 €	Im Shop ↗
010	Türscharnier aushängbar, höhenverstellbar, mit Steigung, DIN links	7848442	122,14 €	Im Shop ↗
012	Türverschluss (Drehhebel), lichtgrau, mit 3 Schlüssel Nr. 1001	7848331	320,30 €	Im Shop ↗
015	Lukenverschluss DIN links/rechts	7849342	91,40 €	Im Shop ↗
016	Schließzylinder mit Schlüssel-Nr. 1001	7848344	70,19 €	Im Shop ↗
017	Schließzylinder mit Schlüssel-Nr. 0	7848345	70,19 €	Im Shop ↗
018	Schließzylinder mit Schlüssel-Nr. 1	7848346	70,19 €	Im Shop ↗
019	Schließzylinder mit Schlüssel-Nr. 2	7848347	70,19 €	Im Shop ↗
020	Schließzylinder mit Schlüssel-Nr. 3	7848348	70,19 €	Im Shop ↗
021	Magnetdichtung, lichte Weite 600x1800, 3-seitig, steckbar	7849208	141,37 €	Im Shop ↗
022	Magnetdichtung, lichte Weite 800x1800, 3-seitig, steckbar	7849213	141,37 €	Im Shop ↗
023	Magnetdichtung, lichte Weite 1000x1800, 3-seitig, steckbar	7849217	156,25 €	Im Shop ↗
024	Magnetdichtung, lichte Weite 1200x1800, 3-seitig, steckbar	7849220	171,15 €	Im Shop ↗
025	Stopfen Verschraubung Bedienfeld	–	auf Anfrage
026	Glassicherung	–	auf Anfrage
027	Magnetdichtung, lichte Weite 600x2000, 3-seitig, steckbar	7849211	141,37 €	Im Shop ↗
028	Magnetdichtung, lichte Weite 800x2000, 3-seitig, steckbar	7849215	171,15 €	Im Shop ↗
029	Magnetdichtung, lichte Weite 1000x2000, 3-seitig, steckbar	7849219	186,04 €	Im Shop ↗
030	Magnetdichtung, lichte Weite 1200x2000, 3-seitig, steckbar	7849222	186,04 €	Im Shop ↗
031	Lukendichtrahmen, lichte Weite 620x800	7849233	150,62 €	Im Shop ↗
032	Schleifdichtung, lichte Weite 600, mit Boden	7848005	53,34 €	Im Shop ↗
033	Schleifdichtung, lichte Weite 800, mit Boden	7848006	67,38 €	Im Shop ↗
034	Schleifdichtung, lichte Weite 1000, mit Boden	7848007	81,42 €	Im Shop ↗
035	Schleifdichtung, lichte Weite 1200, mit Boden	7848008	95,46 €	Im Shop ↗
036	Schleifdichtung, lichte Weite 600, ohne Boden	7849166	53,34 €	Im Shop ↗
037	Schleifdichtung, lichte Weite 800, ohne Boden	7849168	67,38 €	Im Shop ↗
038	Schleifdichtung, lichte Weite 1000, ohne Boden	7849169	81,42 €	Im Shop ↗
039	Schleifdichtung, lichte Weite 1200, ohne Boden	7849170	95,46 €	Im Shop ↗
040	Heizleitung (Türrahmen), lichte Weite 600x1800	7848019	127,65 €	Im Shop ↗
041	Heizleitung (Türrahmen), lichte Weite 800x1800	7848020	124,40 €	Im Shop ↗
042	Heizleitung (Türrahmen), lichte Weite 1000x1800	7848021	224,98 €	Im Shop ↗
043	Heizleitung (Türrahmen), lichte Weite 1200x1800	7848022	133,88 €	Im Shop ↗
044	Heizleitung (Türrahmen), lichte Weite 600x2000	7848015	124,40 €	Im Shop ↗
045	Heizleitung (Türrahmen), lichte Weite 800x2000	7848016	121,64 €	Im Shop ↗
046	Heizleitung (Türrahmen), lichte Weite 1000x2000	7848017	133,88 €	Im Shop ↗
047	Heizleitung (Türrahmen), lichte Weite 1200x2000	7848018	152,15 €	Im Shop ↗
048	Heizleitung (Lukenrahmen), Luke oben, lichte Weite 620x800	–	auf Anfrage
049	Heizleitung (Lukenrahmen), Luke unten, lichte Weite 620x800	–	auf Anfrage
050	Beutel mit Kunststoffstopfen	SPF	ab 18,62 €	Im Shop ↗
051	Beutel mit Verschlussstopfen für Norm-Bodenelemente	7849165	2,55 €	Im Shop ↗
052	Beutel mit Verschlussstopfen gerändelt, kegelig, für Sonder-Bodenelemente	7848023	2,55 €	Im Shop ↗
053	Sikaflex-Dichtmasse	7849385	32,06 €	Im Shop ↗
054	Fugenreiniger	7849190	9,98 €	Im Shop ↗
055	Schließblech für Drehhebelverschluss	7848342	10,30 €	Im Shop ↗
056	Unterlage für Schließblech	7848343	7,85 €	Im Shop ↗
057	Leuchten Diffusor mit LED Platine	–	auf Anfrage
058	Leuchtenunterteil mit Elektrokomponenten	–	auf Anfrage
059	Befestigungssatz mit 4 Schrauben, Dichtscheiben, Abdeckkappen	–	auf Anfrage
	Druckausgleichsventil-Abdeckung (ab Baujahr 11/2009)	7848358	19,41 €	Im Shop ↗
	Scharnierkappe Modell 2009, silbergrau, DIN rechts	7848437	12,40 €	Im Shop ↗
	Scharnierkappe Modell 2009, silbergrau, DIN links	7848438	12,40 €	Im Shop ↗
	Scharnierunterlage Modell 2009 für Türblatt	7848439	14,32 €	Im Shop ↗
	Scharnierunterlage Modell 2009 für Türstock	7848440	14,32 €	Im Shop ↗
	Scharnier Modell 2009, lichtgrau, DIN rechts ohne Steigung-höhenverstellbar	7848443	122,14 €	Im Shop ↗
	Scharnier Modell 2009, lichtgrau, DIN links ohne Steigung-höhenverstellbar	7848444	122,14 €	Im Shop ↗
	Scharnier Modell 2009, chrom, DIN rechts mit Steigung-höhenverstellbar	7848445	122,14 €	Im Shop ↗
	Scharnier Modell 2009, chrom, DIN links mit Steigung-höhenverstellbar	7848446	122,14 €	Im Shop ↗
	Scharnier Modell 2009, chrom, DIN rechts ohne Steigung-höhenverstellbar	7848447	122,14 €	Im Shop ↗
	Scharnier Modell 2009, chrom, DIN links ohne Steigung-höhenverstellbar	7848448	122,14 €	Im Shop ↗
	Schraubenbeipack für Scharniere	7755388	9,82 €	Im Shop ↗
	Gegenlager für Verschluss (System Jumbo)	7849455	20,30 €	Im Shop ↗
	Kloben (System Jumbo) grau für Bierkühlzelle, Höhe 70 mm mit 22 mm Unterteil	7849321	98,13 €	Im Shop ↗
	Kloben (System Jumbo) grau, Höhe 90mm mit 42mm Unterteil	7849567	106,32 €	Im Shop ↗
	Kloben verchromt (System Jumbo), Höhe 90mm mit 42mm Unterteil	7849287	106,32 €	Im Shop ↗
	Notöffner (System Jumbo) für Türblattstärke 60–76 mm	7849322	53,15 €	Im Shop ↗
	Notöffner (System Jumbo) für Türblattstärke 76 –92 mm	7848208	57,25 €	Im Shop ↗
	Notöffner (System Jumbo) für Türblattstärke 92–108 mm	7849564	61,34 €	Im Shop ↗
	Notöffner (System Jumbo) für Türblattstärke 108 –124 mm	7848240	65,43 €	Im Shop ↗
	Notöffner (System Jumbo) für Türblattstärke 140–156 mm	7849565	69,51 €	Im Shop ↗
	Verschluss verchromt (System Jumbo)	7849286	320,30 €	Im Shop ↗
	Verschluss (System Jumbo) grau	7849563	339,38 €	Im Shop ↗
	Schließzylinder mit Schlüssel (System Jumbo)	7849288	88,08 €	Im Shop ↗
	Feder für Verschlussinnentaste (System Jumbo)	7849395	14,96 €	Im Shop ↗
	Feder für Verschlussfalle (System Jumbo)	7849394	14,67 €	Im Shop ↗
	Schließraste für Kloben (System Jumbo)	7849456	55,49 €	Im Shop ↗
	Unterlagen für Verschluss (System Jumbo) 6 mm dick (PVC schwarz)	7849292	15,00 €	Im Shop ↗
	Verschluss (System Jumbo) für nach innen öffnende Türen, Außengriff/grau	7849480	826,82 €	Im Shop ↗
	Schiebetür-Anpreßführung Nr: 970 (Verschlussseite)	7848069	118,40 €	Im Shop ↗
	Schiebetür-Bodendichtung Nr: 3350	7848075	48,83 €	Im Shop ↗
	Schiebetür-Gleitführung Nr: 969 (Öffnungsseite)	7848070	85,91 €	Im Shop ↗
	Schiebetür-Haltewinkel Nr: 708 für Laufschiene	7848077	106,72 €	Im Shop ↗
	Schiebetür-Wanddichtung Nr: 3511	7848076	21,55 €	Im Shop ↗
	Schiebetürblatt-Führungsschiene Nr: 968-2323 mit Bodendichtung	7848074	379,24 €	Im Shop ↗
	Schiebetürenlaufrolle	7848071	339,21 €	Im Shop ↗
	Schiebetürverschluss DIN links	7849307	1.421,82 €	Im Shop ↗
	Schiebetürverschluss DIN rechts	7849308	1.421,82 €	Im Shop ↗
	Schleifdichtung-Tecto Spezial für LW 600 mm (steckbar) mit Boden	7848035	53,34 €	Im Shop ↗
	Schleifdichtung-Tecto Spezial für LW 800 mm (steckbar) mit Boden	7848036	67,38 €	Im Shop ↗
	Schleifdichtung-Tecto Spezial für LW 1000 mm (steckbar) mit Boden	7848037	81,42 €	Im Shop ↗
	Schleifdichtung-Tecto Spezial für LW 1200 mm (steckbar) mit Boden	7848038	95,46 €	Im Shop ↗
	Schleifdichtung für LW 750 mm (steckbar) ohne Boden	7849167	67,38 €	Im Shop ↗
	Schlüssel Nr. 1001 für Drehhebelverschluss	7848349	10,30 €	Im Shop ↗
	Schlüssel Nr. 0 für Drehhebelverschluss	7848350	10,30 €	Im Shop ↗
	Schlüssel Nr. 1 für Drehhebelverschluss	7848351	10,30 €	Im Shop ↗
	Schlüssel Nr. 2 für Drehhebelverschluss	7848352	10,30 €	Im Shop ↗
	Schlüssel Nr. 3 für Drehhebelverschluss	7848353	10,30 €	Im Shop ↗
	Türdichtrahmen-FHZ 647 x 1883 4-seitig (steckbar) für LW 600 x 1830 mm	7849209	171,15 €	Im Shop ↗
	Türdichtrahmen 1693 x 657 x 1693 (steckbar) für LW 600 x 1700 mm	7849207	141,37 €	Im Shop ↗
	Türdichtrahmen 1823 x 657 x 1823 (steckbar) für LW 600 x 1830 mm	7849206	141,37 €	Im Shop ↗
	Türdichtrahmen 1893 x 657 x 1893 (steckbar) für LW 600 x 1900 mm	7849210	141,37 €	Im Shop ↗
	Türdichtrahmen 1823 x 807 x 1823 (steckbar) für LW 750 x 1830 mm	7849212	141,37 €	Im Shop ↗
	Türdichtrahmen 1893 x 857 x 1893 (steckbar) für LW 800 x 1900 mm	7849214	156,25 €	Im Shop ↗
	Türdichtrahmen 2019 x 941 x 2019 (steckbar) für LW 884 x 2030 mm für EFG-Zellen	7848094	171,15 €	Im Shop ↗
	Türdichtrahmen 1893,5 x 957 x 1893,5 (steckbar) für LW 900 x 1900 mm	7849216	163,70 €	Im Shop ↗
	Türdichtrahmen 1993 x 957 x 1993 (steckbar) für LW 900 x 2000 mm	7848115	171,15 €	Im Shop ↗
	Türdichtrahmen 1893,5 x 1057 x 1893,5 (steckbar) für LW 1000 x 1900 mm	7849218	171,15 €	Im Shop ↗
	Türdichtrahmen 1893,5 x 1257 x 1893,5 (steckbar) für LW 1200 x 1900 mm	7849221	186,04 €	Im Shop ↗
	Türdichtrahmen 1783,5 x 1457 x 1783,5 (steckbar) für LW 1400 x 1800 mm	7849223	186,04 €	Im Shop ↗
	Türdichtrahmen 1993,5 x 1457 x 1993,5 (steckbar) für LW 1400 x 2000 mm	7849224	200,89 €	Im Shop ↗
	Türtreibriegel bis LH 2000 mm	7848939	1.116,30 €	Im Shop ↗
	Türtreibriegel ab LH 2000 mm	7848940	1.313,93 €	Im Shop ↗

Baujahr 2009–2020114 Teile · 111 online

Explosionszeichnungen mit Positionsnummern (Quelle: Viessmann Ersatzteilliste 5777746). Artikelnummern: Kühlzelle24-Recherche + Betreiber-Freigabe.

Tür- und Rahmen-Übersicht Explosionszeichnung TectoCell Standard Plus – Tür- und Rahmen-Übersicht (Baujahr 2009–2020)

Bedienfeld Explosionszeichnung TectoCell Standard Plus – Bedienfeld (Baujahr 2009–2020)

Verschluss und Scharniere Explosionszeichnung TectoCell Standard Plus – Verschluss und Scharniere (Baujahr 2009–2020)

Dichtungen und Heizleitung Explosionszeichnung TectoCell Standard Plus – Dichtungen und Heizleitung (Baujahr 2009–2020)

Pos.	Bauteil	Art.-Nr.	Preis*	Verfügbarkeit
001	Bedienfeldabdeckung lichtgrau	7848354	22,46 €	Im Shop ↗
002	Lichtschalter quadratisch	7848359	39,52 €	Im Shop ↗
003	Thermometer für Bedienfeld	7849442	88,19 €	Im Shop ↗
004	Druckausgleichsventil (mit Heizung) für Bedienfeld	7849271	81,47 €	Im Shop ↗
005	Druckausgleichsventil (ohne Heizung) für Bedienfeld	7848356	66,40 €	Im Shop ↗
006	Aufnahme für Thermometerfühler	7848355	15,80 €	Im Shop ↗
007	Filtervlies	–	auf Anfrage
008	LED-Kühlraumleuchte 10W (B-Ware)	Z-LED10W	84,23 €	Im Shop ↗
009	Türscharnier aushängbar, höhenverstellbar, mit Steigung, DIN rechts	7848441	122,14 €	Im Shop ↗
010	Türscharnier aushängbar, höhenverstellbar, mit Steigung, DIN links	7848442	122,14 €	Im Shop ↗
012	Türverschluss (Drehhebel), lichtgrau, mit 3 Schlüssel Nr. 1001	7848331	320,30 €	Im Shop ↗
015	Lukenverschluss DIN links/rechts	7849342	91,40 €	Im Shop ↗
016	Schließzylinder mit Schlüssel-Nr. 1001	7848344	70,19 €	Im Shop ↗
017	Schließzylinder mit Schlüssel-Nr. 0	7848345	70,19 €	Im Shop ↗
018	Schließzylinder mit Schlüssel-Nr. 1	7848346	70,19 €	Im Shop ↗
019	Schließzylinder mit Schlüssel-Nr. 2	7848347	70,19 €	Im Shop ↗
020	Schließzylinder mit Schlüssel-Nr. 3	7848348	70,19 €	Im Shop ↗
021	Magnetdichtung, lichte Weite 600x1800, 3-seitig, steckbar	7849208	141,37 €	Im Shop ↗
022	Magnetdichtung, lichte Weite 800x1800, 3-seitig, steckbar	7849213	141,37 €	Im Shop ↗
023	Magnetdichtung, lichte Weite 1000x1800, 3-seitig, steckbar	7849217	156,25 €	Im Shop ↗
024	Magnetdichtung, lichte Weite 1200x1800, 3-seitig, steckbar	7849220	171,15 €	Im Shop ↗
027	Magnetdichtung, lichte Weite 600x2000, 3-seitig, steckbar	7849211	141,37 €	Im Shop ↗
028	Magnetdichtung, lichte Weite 800x2000, 3-seitig, steckbar	7849215	171,15 €	Im Shop ↗
029	Magnetdichtung, lichte Weite 1000x2000, 3-seitig, steckbar	7849219	186,04 €	Im Shop ↗
030	Magnetdichtung, lichte Weite 1200x2000, 3-seitig, steckbar	7849222	186,04 €	Im Shop ↗
031	Lukendichtrahmen, lichte Weite 620x800	7849233	150,62 €	Im Shop ↗
032	Schleifdichtung, lichte Weite 600, mit Boden	7848005	53,34 €	Im Shop ↗
033	Schleifdichtung, lichte Weite 800, mit Boden	7848006	67,38 €	Im Shop ↗
034	Schleifdichtung, lichte Weite 1000, mit Boden	7848007	81,42 €	Im Shop ↗
035	Schleifdichtung, lichte Weite 1200, mit Boden	7848008	95,46 €	Im Shop ↗
036	Schleifdichtung, lichte Weite 600, ohne Boden	7849166	53,34 €	Im Shop ↗
037	Schleifdichtung, lichte Weite 800, ohne Boden	7849168	67,38 €	Im Shop ↗
038	Schleifdichtung, lichte Weite 1000, ohne Boden	7849169	81,42 €	Im Shop ↗
039	Schleifdichtung, lichte Weite 1200, ohne Boden	7849170	95,46 €	Im Shop ↗
040	Heizleitung (Türrahmen), lichte Weite 600x1800	7848019	127,65 €	Im Shop ↗
041	Heizleitung (Türrahmen), lichte Weite 800x1800	7848020	124,40 €	Im Shop ↗
042	Heizleitung (Türrahmen), lichte Weite 1000x1800	7848021	224,98 €	Im Shop ↗
043	Heizleitung (Türrahmen), lichte Weite 1200x1800	7848022	133,88 €	Im Shop ↗
044	Heizleitung (Türrahmen), lichte Weite 600x2000	7848015	124,40 €	Im Shop ↗
045	Heizleitung (Türrahmen), lichte Weite 800x2000	7848016	121,64 €	Im Shop ↗
046	Heizleitung (Türrahmen), lichte Weite 1000x2000	7848017	133,88 €	Im Shop ↗
047	Heizleitung (Türrahmen), lichte Weite 1200x2000	7848018	152,15 €	Im Shop ↗
048	Heizleitung (Lukenrahmen), Luke oben, lichte Weite 620x800	–	auf Anfrage
049	Heizleitung (Lukenrahmen), Luke unten, lichte Weite 620x800	–	auf Anfrage
050	Beutel mit Kunststoffstopfen	SPF	ab 18,62 €	Im Shop ↗
051	Beutel mit Verschlussstopfen für Norm-Bodenelemente	7849165	2,55 €	Im Shop ↗
052	Beutel mit Verschlussstopfen gerändelt, kegelig, für Sonder-Bodenelemente	7848023	2,55 €	Im Shop ↗
053	Sikaflex-Dichtmasse	7849385	32,06 €	Im Shop ↗
054	Fugenreiniger	7849190	9,98 €	Im Shop ↗
055	Schließblech für Drehhebelverschluss	7848342	10,30 €	Im Shop ↗
056	Unterlage für Schließblech	7848343	7,85 €	Im Shop ↗
	Druckausgleichsventil-Abdeckung (ab Baujahr 11/2009)	7848358	19,41 €	Im Shop ↗
	Scharnierkappe Modell 2009, silbergrau, DIN rechts	7848437	12,40 €	Im Shop ↗
	Scharnierkappe Modell 2009, silbergrau, DIN links	7848438	12,40 €	Im Shop ↗
	Scharnierunterlage Modell 2009 für Türblatt	7848439	14,32 €	Im Shop ↗
	Scharnierunterlage Modell 2009 für Türstock	7848440	14,32 €	Im Shop ↗
	Scharnier Modell 2009, lichtgrau, DIN rechts ohne Steigung-höhenverstellbar	7848443	122,14 €	Im Shop ↗
	Scharnier Modell 2009, lichtgrau, DIN links ohne Steigung-höhenverstellbar	7848444	122,14 €	Im Shop ↗
	Scharnier Modell 2009, chrom, DIN rechts mit Steigung-höhenverstellbar	7848445	122,14 €	Im Shop ↗
	Scharnier Modell 2009, chrom, DIN links mit Steigung-höhenverstellbar	7848446	122,14 €	Im Shop ↗
	Scharnier Modell 2009, chrom, DIN rechts ohne Steigung-höhenverstellbar	7848447	122,14 €	Im Shop ↗
	Scharnier Modell 2009, chrom, DIN links ohne Steigung-höhenverstellbar	7848448	122,14 €	Im Shop ↗
	Schraubenbeipack für Scharniere	7755388	9,82 €	Im Shop ↗
	Gegenlager für Verschluss (System Jumbo)	7849455	20,30 €	Im Shop ↗
	Kloben (System Jumbo) grau für Bierkühlzelle, Höhe 70 mm mit 22 mm Unterteil	7849321	98,13 €	Im Shop ↗
	Kloben (System Jumbo) grau, Höhe 90mm mit 42mm Unterteil	7849567	106,32 €	Im Shop ↗
	Kloben verchromt (System Jumbo), Höhe 90mm mit 42mm Unterteil	7849287	106,32 €	Im Shop ↗
	Notöffner (System Jumbo) für Türblattstärke 60–76 mm	7849322	53,15 €	Im Shop ↗
	Notöffner (System Jumbo) für Türblattstärke 76 –92 mm	7848208	57,25 €	Im Shop ↗
	Notöffner (System Jumbo) für Türblattstärke 92–108 mm	7849564	61,34 €	Im Shop ↗
	Notöffner (System Jumbo) für Türblattstärke 108 –124 mm	7848240	65,43 €	Im Shop ↗
	Notöffner (System Jumbo) für Türblattstärke 140–156 mm	7849565	69,51 €	Im Shop ↗
	Verschluss verchromt (System Jumbo)	7849286	320,30 €	Im Shop ↗
	Verschluss (System Jumbo) grau	7849563	339,38 €	Im Shop ↗
	Schließzylinder mit Schlüssel (System Jumbo)	7849288	88,08 €	Im Shop ↗
	Feder für Verschlussinnentaste (System Jumbo)	7849395	14,96 €	Im Shop ↗
	Feder für Verschlussfalle (System Jumbo)	7849394	14,67 €	Im Shop ↗
	Schließraste für Kloben (System Jumbo)	7849456	55,49 €	Im Shop ↗
	Unterlagen für Verschluss (System Jumbo) 6 mm dick (PVC schwarz)	7849292	15,00 €	Im Shop ↗
	Verschluss (System Jumbo) für nach innen öffnende Türen, Außengriff/grau	7849480	826,82 €	Im Shop ↗
	Schiebetür-Anpreßführung Nr: 970 (Verschlussseite)	7848069	118,40 €	Im Shop ↗
	Schiebetür-Bodendichtung Nr: 3350	7848075	48,83 €	Im Shop ↗
	Schiebetür-Gleitführung Nr: 969 (Öffnungsseite)	7848070	85,91 €	Im Shop ↗
	Schiebetür-Haltewinkel Nr: 708 für Laufschiene	7848077	106,72 €	Im Shop ↗
	Schiebetür-Wanddichtung Nr: 3511	7848076	21,55 €	Im Shop ↗
	Schiebetürblatt-Führungsschiene Nr: 968-2323 mit Bodendichtung	7848074	379,24 €	Im Shop ↗
	Schiebetürenlaufrolle	7848071	339,21 €	Im Shop ↗
	Schiebetürverschluss DIN links	7849307	1.421,82 €	Im Shop ↗
	Schiebetürverschluss DIN rechts	7849308	1.421,82 €	Im Shop ↗
	Schleifdichtung-Tecto Spezial für LW 600 mm (steckbar) mit Boden	7848035	53,34 €	Im Shop ↗
	Schleifdichtung-Tecto Spezial für LW 800 mm (steckbar) mit Boden	7848036	67,38 €	Im Shop ↗
	Schleifdichtung-Tecto Spezial für LW 1000 mm (steckbar) mit Boden	7848037	81,42 €	Im Shop ↗
	Schleifdichtung-Tecto Spezial für LW 1200 mm (steckbar) mit Boden	7848038	95,46 €	Im Shop ↗
	Schleifdichtung für LW 750 mm (steckbar) ohne Boden	7849167	67,38 €	Im Shop ↗
	Schlüssel Nr. 1001 für Drehhebelverschluss	7848349	10,30 €	Im Shop ↗
	Schlüssel Nr. 0 für Drehhebelverschluss	7848350	10,30 €	Im Shop ↗
	Schlüssel Nr. 1 für Drehhebelverschluss	7848351	10,30 €	Im Shop ↗
	Schlüssel Nr. 2 für Drehhebelverschluss	7848352	10,30 €	Im Shop ↗
	Schlüssel Nr. 3 für Drehhebelverschluss	7848353	10,30 €	Im Shop ↗
	Türdichtrahmen-FHZ 647 x 1883 4-seitig (steckbar) für LW 600 x 1830 mm	7849209	171,15 €	Im Shop ↗
	Türdichtrahmen 1693 x 657 x 1693 (steckbar) für LW 600 x 1700 mm	7849207	141,37 €	Im Shop ↗
	Türdichtrahmen 1823 x 657 x 1823 (steckbar) für LW 600 x 1830 mm	7849206	141,37 €	Im Shop ↗
	Türdichtrahmen 1893 x 657 x 1893 (steckbar) für LW 600 x 1900 mm	7849210	141,37 €	Im Shop ↗
	Türdichtrahmen 1823 x 807 x 1823 (steckbar) für LW 750 x 1830 mm	7849212	141,37 €	Im Shop ↗
	Türdichtrahmen 1893 x 857 x 1893 (steckbar) für LW 800 x 1900 mm	7849214	156,25 €	Im Shop ↗
	Türdichtrahmen 2019 x 941 x 2019 (steckbar) für LW 884 x 2030 mm für EFG-Zellen	7848094	171,15 €	Im Shop ↗
	Türdichtrahmen 1893,5 x 957 x 1893,5 (steckbar) für LW 900 x 1900 mm	7849216	163,70 €	Im Shop ↗
	Türdichtrahmen 1993 x 957 x 1993 (steckbar) für LW 900 x 2000 mm	7848115	171,15 €	Im Shop ↗
	Türdichtrahmen 1893,5 x 1057 x 1893,5 (steckbar) für LW 1000 x 1900 mm	7849218	171,15 €	Im Shop ↗
	Türdichtrahmen 1893,5 x 1257 x 1893,5 (steckbar) für LW 1200 x 1900 mm	7849221	186,04 €	Im Shop ↗
	Türdichtrahmen 1783,5 x 1457 x 1783,5 (steckbar) für LW 1400 x 1800 mm	7849223	186,04 €	Im Shop ↗
	Türdichtrahmen 1993,5 x 1457 x 1993,5 (steckbar) für LW 1400 x 2000 mm	7849224	200,89 €	Im Shop ↗
	Türtreibriegel bis LH 2000 mm	7848939	1.116,30 €	Im Shop ↗
	Türtreibriegel ab LH 2000 mm	7848940	1.313,93 €	Im Shop ↗

Baujahr 1992–2009144 Teile · 125 online

Bauteil-Abbildungen mit Referenznummer (Quelle: Viessmann Kühlsysteme Preisliste 2018). Artikelnummern: Kühlzelle24-Recherche + Betreiber-Freigabe.

Abb. 1 – Gegenlager für Verschluss (System Jumbo) Explosionszeichnung TectoCell Standard Plus – Abb. 1 – Gegenlager für Verschluss (System Jumbo) (Baujahr 1992–2009)

Explosionszeichnung TectoCell Standard Plus – Abb. 1 – Gegenlager für Verschluss (System Jumbo) (Baujahr 1992–2009)

Abb. 2 – Kloben (System Jumbo) Explosionszeichnung TectoCell Standard Plus – Abb. 2 – Kloben (System Jumbo) (Baujahr 1992–2009)

Abb. 3 – Lichtschalter (quadratisch) Explosionszeichnung TectoCell Standard Plus – Abb. 3 – Lichtschalter (quadratisch) (Baujahr 1992–2009)

Abb. 4 – Lichtschalter für Bedienfeld (rund, bis 2009) Explosionszeichnung TectoCell Standard Plus – Abb. 4 – Lichtschalter für Bedienfeld (rund, bis 2009) (Baujahr 1992–2009)

Explosionszeichnung TectoCell Standard Plus – Abb. 4 – Lichtschalter für Bedienfeld (rund, bis 2009) (Baujahr 1992–2009)

Abb. 6 – Verschluss Drehhebel Explosionszeichnung TectoCell Standard Plus – Abb. 6 – Verschluss Drehhebel (Baujahr 1992–2009)

Abb. 7 – Notöffner (System Jumbo) Explosionszeichnung TectoCell Standard Plus – Abb. 7 – Notöffner (System Jumbo) (Baujahr 1992–2009)

Abb. 9 – Scharnier höhenverstellbar, verchromt Explosionszeichnung TectoCell Standard Plus – Abb. 9 – Scharnier höhenverstellbar, verchromt (Baujahr 1992–2009)

Explosionszeichnung TectoCell Standard Plus – Abb. 9 – Scharnier höhenverstellbar, verchromt (Baujahr 1992–2009)

Abb. 10 – Schleifdichtung (mit/ohne Boden) Explosionszeichnung TectoCell Standard Plus – Abb. 10 – Schleifdichtung (mit/ohne Boden) (Baujahr 1992–2009)

Abb. 11 – Schleifdichtung-Tecto Standard (steckbar) Explosionszeichnung TectoCell Standard Plus – Abb. 11 – Schleifdichtung-Tecto Standard (steckbar) (Baujahr 1992–2009)

Explosionszeichnung TectoCell Standard Plus – Abb. 11 – Schleifdichtung-Tecto Standard (steckbar) (Baujahr 1992–2009)

Abb. 12 – Schleifdichtung-Tecto Spezial (steckbar) Explosionszeichnung TectoCell Standard Plus – Abb. 12 – Schleifdichtung-Tecto Spezial (steckbar) (Baujahr 1992–2009)

Explosionszeichnung TectoCell Standard Plus – Abb. 12 – Schleifdichtung-Tecto Spezial (steckbar) (Baujahr 1992–2009)

Abb. 13 – Schleifdichtung (steckbar, ohne Boden) Explosionszeichnung TectoCell Standard Plus – Abb. 13 – Schleifdichtung (steckbar, ohne Boden) (Baujahr 1992–2009)

Explosionszeichnung TectoCell Standard Plus – Abb. 13 – Schleifdichtung (steckbar, ohne Boden) (Baujahr 1992–2009)

Abb. 14 – Schließblech für Drehhebelverschluss Explosionszeichnung TectoCell Standard Plus – Abb. 14 – Schließblech für Drehhebelverschluss (Baujahr 1992–2009)

Explosionszeichnung TectoCell Standard Plus – Abb. 14 – Schließblech für Drehhebelverschluss (Baujahr 1992–2009)

Abb. 15 – Schließraste für Kloben (System Jumbo) Explosionszeichnung TectoCell Standard Plus – Abb. 15 – Schließraste für Kloben (System Jumbo) (Baujahr 1992–2009)

Explosionszeichnung TectoCell Standard Plus – Abb. 15 – Schließraste für Kloben (System Jumbo) (Baujahr 1992–2009)

Abb. 16 – Schließzylinder Explosionszeichnung TectoCell Standard Plus – Abb. 16 – Schließzylinder (Baujahr 1992–2009)

Abb. 17 – Thermometer (quadratisch) Explosionszeichnung TectoCell Standard Plus – Abb. 17 – Thermometer (quadratisch) (Baujahr 1992–2009)

Abb. 18 – Thermometer für Bedienfeld (rechteckig) Explosionszeichnung TectoCell Standard Plus – Abb. 18 – Thermometer für Bedienfeld (rechteckig) (Baujahr 1992–2009)

Explosionszeichnung TectoCell Standard Plus – Abb. 18 – Thermometer für Bedienfeld (rechteckig) (Baujahr 1992–2009)

Abb. 19 – Türdichtrahmen (genietet) Explosionszeichnung TectoCell Standard Plus – Abb. 19 – Türdichtrahmen (genietet) (Baujahr 1992–2009)

Abb. 20 – Türdichtrahmen (steckbar) Explosionszeichnung TectoCell Standard Plus – Abb. 20 – Türdichtrahmen (steckbar) (Baujahr 1992–2009)

Abb. 21 – Türdichtprofil (schwarz) Explosionszeichnung TectoCell Standard Plus – Abb. 21 – Türdichtprofil (schwarz) (Baujahr 1992–2009)

Abb. 22 – LED-Kühlraumleuchte mit Anschlusskabel Explosionszeichnung TectoCell Standard Plus – Abb. 22 – LED-Kühlraumleuchte mit Anschlusskabel (Baujahr 1992–2009)

Explosionszeichnung TectoCell Standard Plus – Abb. 22 – LED-Kühlraumleuchte mit Anschlusskabel (Baujahr 1992–2009)

Abb. 23 – Verschluss (System Jumbo) Explosionszeichnung TectoCell Standard Plus – Abb. 23 – Verschluss (System Jumbo) (Baujahr 1992–2009)

Abb. 24 – Verschluss für Kleinkühlzelle Explosionszeichnung TectoCell Standard Plus – Abb. 24 – Verschluss für Kleinkühlzelle (Baujahr 1992–2009)

Abb. 25 – Türgriff für FHZ Explosionszeichnung TectoCell Standard Plus – Abb. 25 – Türgriff für FHZ (Baujahr 1992–2009)

Pos.	Bauteil	Art.-Nr.	Preis*	Verfügbarkeit
	Blende für Bedienfeld (bis Baujahr 2009)	7849155	19,44 €	Im Shop ↗
	Druckausgleichsventil für 60 mm Wandstärke, für Bedienfeld, ohne Heizung	7761683	52,00 €
	Druckausgleichsventil für 80/100 mm Wandstärke, für Bedienfeld, ohne Heizung	7848356	66,40 €	Im Shop ↗
	Druckausgleichsventil für 80/100 mm Wandstärke, für Bedienfeld, mit Heizung	7849271	81,47 €	Im Shop ↗
	Feder für Verschlussfalle (System Jumbo)	7849394	14,67 €	Im Shop ↗
	Feder für Verschlussinnentaste (System Jumbo)	7849395	14,96 €	Im Shop ↗
1	Gegenlager für Verschluss (System Jumbo)	7849455	20,30 €	Im Shop ↗
2	Kloben (System Jumbo) grau für Bierkühlzelle, Höhe 70 mm mit 22 mm Unterteil	7849321	98,13 €	Im Shop ↗
2	Kloben (System Jumbo) grau, Höhe 90mm mit 42mm Unterteil	7849567	106,32 €	Im Shop ↗
2	Kloben verchromt (System Jumbo), Höhe 90mm mit 42mm Unterteil	7849287	106,32 €	Im Shop ↗
22	LED-Kühlraumleuchte mit Anschlusskabel (Türstock)	7865595	237,26 €	Im Shop ↗
3	Lichtschalter 1-polig mit quadratischer Schaltwippe und roter Kontrollleuchte	7849572	43,50 €
3	Lichtschalter 2-polig mit quadratischer Schaltwippe und roter Kontrollleuchte	7849328	43,50 €
4	Lichtschalter 2-polig für Bedienfeld mit runder Schaltwippe und roter Kontrollleuchte (bis Baujahr 2009)	7849443	40,56 €	Im Shop ↗
4	Lichtschalter-Abdeckrahmen für Bedienfeld (bis Baujahr 2009)	7849444	17,67 €	Im Shop ↗
20	Lukendichtrahmen Profil 195 (steckbar) für LW 620 x 800 mm 670 x 855 mm (Standardluke)	7849233	150,62 €	Im Shop ↗
19	Lukendichtrahmen 555 x 655 (genietet) für LW 500 x 600 mm	7849402	91,50 €
19	Lukendichtrahmen 675 x 855 (genietet) für LW 620 x 800 mm	7849313	108,50 €
19	Lukendichtrahmen 675 x 955 (genietet) für LW 620 x 900 mm	7849355	125,50 €
19	Lukendichtrahmen 735 x 955 (genietet) für LW 680 x 900 mm	7849352	130,75 €
19	Lukendichtrahmen 760 x 980 (genietet) für LW 680 x 900 mm	7849356	130,75 €
19	Lukendichtrahmen 780 x 1280 (genietet) für LW 700 x 1200 mm	7849354	154,25 €
19	Lukendichtrahmen 980 x 1060 (genietet) für LW 900 x 980 mm	7849353	154,25 €
19	Lukendichtrahmen 980 x 1360 (genietet) für LW 900 x 1280 mm	7849357	176,50 €
7	Notöffner (System Jumbo) für Türblattstärke 60–76 mm	7849322	53,15 €	Im Shop ↗
7	Notöffner (System Jumbo) für Türblattstärke 76 –92 mm	7848208	57,25 €	Im Shop ↗
7	Notöffner (System Jumbo) für Türblattstärke 92–108 mm	7849564	61,34 €	Im Shop ↗
7	Notöffner (System Jumbo) für Türblattstärke 108 –124 mm	7848240	65,43 €	Im Shop ↗
7	Notöffner (System Jumbo) für Türblattstärke 140–156 mm	7849565	69,51 €	Im Shop ↗
	Scharnier (verchromt) DIN rechts/links mit Steigung für Frischhaltezelle, Abmessungen: 36 x 125 x 22 mm	7849586	119,65 €	Im Shop ↗
	Scharnier DIN rechts/links mit Steigung für Frischhaltezelle, Abmessungen: 51 x 125 x 22 mm	7848477	117,34 €	Im Shop ↗
9	Scharnier DIN links mit Steigung höhenverstellbar ± 4 mm, Abmessungen: 49 x 130 x 36 mm, verchromt	7848042	92,50 €
9	Scharnier DIN rechts mit Steigung höhenverstellbar ± 4 mm, Abmessungen: 49 x 130 x 36 mm, verchromt	7848041	92,50 €
	Schiebetür-Anpreßführung Nr: 970 (Verschlussseite)	7848069	118,40 €	Im Shop ↗
	Schiebetür-Bodendichtung Nr: 3350	7848075	48,83 €	Im Shop ↗
	Schiebetür-Gleitführung Nr: 969 (Öffnungsseite)	7848070	85,91 €	Im Shop ↗
	Schiebetür-Haltewinkel Nr: 708 für Laufschiene	7848077	106,72 €	Im Shop ↗
	Schiebetür-Wanddichtung Nr: 3511	7848076	21,55 €	Im Shop ↗
	Schiebetürblatt-Führungsschiene Nr: 968-2323 mit Bodendichtung	7848074	379,24 €	Im Shop ↗
	Schiebetürenlaufrolle	7848071	339,21 €	Im Shop ↗
	Schiebetürverschluss DIN links	7849307	1.421,82 €	Im Shop ↗
	Schiebetürverschluss DIN rechts	7849308	1.421,82 €	Im Shop ↗
10	Schleifdichtung für LW 1200 mm (30/19 mm) mit Boden	7849018	111,38 €	Im Shop ↗
10	Schleifdichtung für LW 1200 mm (50/19 mm) ohne Boden	7849319	111,38 €	Im Shop ↗
11	Schleifdichtung-Tecto Standard für LW 600 mm (steckbar) mit Boden	7848005	53,34 €	Im Shop ↗
11	Schleifdichtung-Tecto Standard für LW 800 mm (steckbar) mit Boden	7848006	67,38 €	Im Shop ↗
11	Schleifdichtung-Tecto Standard für LW 1000 mm (steckbar) mit Boden	7848007	81,42 €	Im Shop ↗
11	Schleifdichtung-Tecto Standard für LW 1200 mm (steckbar) mit Boden	7848008	95,46 €	Im Shop ↗
12	Schleifdichtung-Tecto Spezial für LW 600 mm (steckbar) mit Boden	7848035	53,34 €	Im Shop ↗
12	Schleifdichtung-Tecto Spezial für LW 800 mm (steckbar) mit Boden	7848036	67,38 €	Im Shop ↗
12	Schleifdichtung-Tecto Spezial für LW 1000 mm (steckbar) mit Boden	7848037	81,42 €	Im Shop ↗
12	Schleifdichtung-Tecto Spezial für LW 1200 mm (steckbar) mit Boden	7848038	95,46 €	Im Shop ↗
13	Schleifdichtung für LW 600 mm (steckbar) ohne Boden	7849166	53,34 €	Im Shop ↗
13	Schleifdichtung für LW 750 mm (steckbar) ohne Boden	7849167	67,38 €	Im Shop ↗
13	Schleifdichtung für LW 800 mm (steckbar) ohne Boden	7849168	67,38 €	Im Shop ↗
13	Schleifdichtung für LW 1000 mm (steckbar) ohne Boden	7849169	81,42 €	Im Shop ↗
13	Schleifdichtung für LW 1200 mm (steckbar) ohne Boden	7849170	95,46 €	Im Shop ↗
14	Schließblech für Drehhebelverschluss	7848342	10,30 €	Im Shop ↗
	Schließblechunterlage für Drehhebelverschluss (3mm stark)	7848343	7,85 €	Im Shop ↗
15	Schließraste für Kloben (System Jumbo)	7849456	55,49 €	Im Shop ↗
	Schließung-FHZ mit rotem Notöffner für 68 mm Türblattstärke (ab Bj. 1991)	7849463	98,70 €	Im Shop ↗
16	Schließzylinder mit Schlüssel (System Jumbo)	7849288	88,08 €	Im Shop ↗
16	Schließzylinder Nr. 1001 (Drehhebelverschluss) mit 3 Schlüsseln	7848344	70,19 €	Im Shop ↗
16	Schließzylinder Nr. 0 (Drehhebelverschluss) mit 3 Schlüsseln	7848345	70,19 €	Im Shop ↗
16	Schließzylinder Nr. 1 (Drehhebelverschluss) mit 3 Schlüsseln	7848346	70,19 €	Im Shop ↗
16	Schließzylinder Nr. 2 (Drehhebelverschluss) mit 3 Schlüsseln	7848347	70,19 €	Im Shop ↗
16	Schließzylinder Nr. 3 (Drehhebelverschluss) mit 3 Schlüsseln	7848348	70,19 €	Im Shop ↗
	Schlüssel Nr. 1001 für Drehhebelverschluss	7848349	10,30 €	Im Shop ↗
	Schlüssel Nr. 0 für Drehhebelverschluss	7848350	10,30 €	Im Shop ↗
	Schlüssel Nr. 1 für Drehhebelverschluss	7848351	10,30 €	Im Shop ↗
	Schlüssel Nr. 2 für Drehhebelverschluss	7848352	10,30 €	Im Shop ↗
	Schlüssel Nr. 3 für Drehhebelverschluss	7848353	10,30 €	Im Shop ↗
17	Thermometer (quadratisch) Temperaturbereich -40°C/+30°C	7849303	86,29 €	Im Shop ↗
18	Thermometer für Bedienfeld (rechteckig) Temperaturbereich -35°C/+60°C	7849411	108,97 €	Im Shop ↗
18	Thermometer für Bedienfeld (rechteckig) Temperaturbereich -40°C/+30°C	7849442	88,19 €	Im Shop ↗
19	Türdichtrahmen-FHZ 643 x 1743 4-seitig (genietet) für LW 600 x 1700 mm	7849578	171,15 €	Im Shop ↗
19	Türdichtrahmen-FHZ 639 x 1864 4-seitig (genietet) für LW 600 x 1830 mm	7849585	171,15 €	Im Shop ↗
19	Türdichtrahmen 650 x 1820, genietet, 4-seitig (umlaufend), für LW 600 x 1790 mm, eingesetzt bei Kompakt- Zelle TH 80 S	7849301	147,33 €	Im Shop ↗
19	Türdichtrahmen 1810 x 680 x 1810 (genietet) für LW 600 x 1800 mm	7849581	147,33 €	Im Shop ↗
19	Türdichtrahmen 1910 x 680 x 1910 (genietet) für LW 600 x 1900 mm	7849577	147,33 €	Im Shop ↗
19	Türdichtrahmen 2010 x 655 x 2010 (genietet) für LW 600 x 2000 mm	7849370	147,33 €	Im Shop ↗
19	Türdichtrahmen 1980 x 795 x 1980 (genietet) für LW 740 x 1970 mm	7849359	154,77 €	Im Shop ↗
19	Türdichtrahmen 2010 x 795 x 2010 (genietet) für LW 740 x 2000 mm	7849387	171,15 €	Im Shop ↗
19	Türdichtrahmen 1810 x 830 x 1810 (genietet) für LW 750 x 1800 mm	7849290	154,77 €	Im Shop ↗
19	Türdichtrahmen 1825 x 789 x 1825 (genietet) für LW 750 x 1830 mm	7849566	154,77 €	Im Shop ↗
19	Türdichtrahmen 1910 x 830 x 1910 (genietet) für LW 750 x 1900 mm	7849291	162,21 €	Im Shop ↗
19	Türdichtrahmen 2010 x 805 x 2010 (genietet) für LW 750 x 2000 mm	7849371	171,15 €	Im Shop ↗
19	Türdichtrahmen 2410 x 830 x 2410 (genietet) für LW 750 mm	7849381	193,45 €	Im Shop ↗
19	Türdichtrahmen 980 x 1660 4-seitig (genietet) für LW 900 x 1580 mm	7849403	178,58 €	Im Shop ↗
19	Türdichtrahmen 1810 x 980 x 1810 (genietet) für LW 900 x 1800 mm	7849582	162,21 €	Im Shop ↗
19	Türdichtrahmen 1910 x 980 x 1910 (genietet) für LW 900 x 1900 mm	7849573	171,15 €	Im Shop ↗
19	Türdichtrahmen 2010 x 955 x 2010 (genietet) für LW 900 x 2000 mm	7849372	143,50 €
19	Türdichtrahmen 2010 x 980 x 2010 (genietet) für LW 900 x 2000 mm	7849358	171,15 €	Im Shop ↗
19	Türdichtrahmen 2410 x 980 x 2410 (genietet) für LW 900 mm	7849375	200,89 €	Im Shop ↗
19	Türdichtrahmen 1810 x 1080 x 1810 (genietet) für LW 1000 x 1800 mm	7849293	162,21 €	Im Shop ↗
19	Türdichtrahmen 1910 x 1080 x 1910 (genietet) für LW 1000 x 1900 mm	7849294	178,58 €	Im Shop ↗
19	Türdichtrahmen 2010 x 1055 x 2010 (genietet) für LW 1000 x 2000 mm	7849386	154,25 €
19	Türdichtrahmen 2010 x 1080 x 2010 (genietet) für LW 1000 x 2000 mm	7849583	186,04 €	Im Shop ↗
19	Türdichtrahmen 2410 x 1080 x 2410 (genietet) für LW 1000 mm	7849376	200,89 €	Im Shop ↗
19	Türdichtrahmen 2410 x 1180 x 2410 (genietet) für LW 1100 mm	7849377	208,34 €	Im Shop ↗
19	Türdichtrahmen 2010 x 1255 x 2010 (genietet) für LW 1200 x 2000 mm oder gekürzt für LW 1200 x 1800 mm	7849409	154,25 €
19	Türdichtrahmen 2010 x 1280 x 2010 (genietet) für LW 1200 x 2000 mm	7849295	186,04 €	Im Shop ↗
	Türdichtrahmen Nietbeipack (25 Stück)	7761963	16,16 €	Im Shop ↗
20	Türdichtrahmen-FHZ 647 x 1883 4-seitig (steckbar) für LW 600 x 1830 mm	7849209	171,15 €	Im Shop ↗
20	Türdichtrahmen 1693 x 657 x 1693 (steckbar) für LW 600 x 1700 mm	7849207	141,37 €	Im Shop ↗
20	Türdichtrahmen 1793 x 657 x 1793 (steckbar) für LW 600 x 1800 mm	7849208	141,37 €	Im Shop ↗
20	Türdichtrahmen 1823 x 657 x 1823 (steckbar) für LW 600 x 1830 mm	7849206	141,37 €	Im Shop ↗
20	Türdichtrahmen 1893 x 657 x 1893 (steckbar) für LW 600 x 1900 mm	7849210	141,37 €	Im Shop ↗
20	Türdichtrahmen 1993 x 657 x 1993 (steckbar) für LW 600 x 2000 mm	7849211	141,37 €	Im Shop ↗
20	Türdichtrahmen 1823 x 807 x 1823 (steckbar) für LW 750 x 1830 mm	7849212	141,37 €	Im Shop ↗
20	Türdichtrahmen 1793 x 857 x 1793 (steckbar) für LW 800 x 1800 mm	7849213	141,37 €	Im Shop ↗
20	Türdichtrahmen 1893 x 857 x 1893 (steckbar) für LW 800 x 1900 mm	7849214	156,25 €	Im Shop ↗
20	Türdichtrahmen 1993 x 857 x 1993 (steckbar) für LW 800 x 2000 mm	7849215	171,15 €	Im Shop ↗
20	Türdichtrahmen 2019 x 941 x 2019 (steckbar) für LW 884 x 2030 mm für EFG-Zellen	7848094	171,15 €	Im Shop ↗
20	Türdichtrahmen 1893,5 x 957 x 1893,5 (steckbar) für LW 900 x 1900 mm	7849216	163,70 €	Im Shop ↗
20	Türdichtrahmen 1993 x 957 x 1993 (steckbar) für LW 900 x 2000 mm	7848115	171,15 €	Im Shop ↗
20	Türdichtrahmen 1783,5 x 1057 x 1783,5 (steckbar) für LW 1000 x 1800 mm	7849217	156,25 €	Im Shop ↗
20	Türdichtrahmen 1893,5 x 1057 x 1893,5 (steckbar) für LW 1000 x 1900 mm	7849218	171,15 €	Im Shop ↗
20	Türdichtrahmen 1993,5 x 1057 x 1993,5 (steckbar) für LW 1000 x 2000 mm	7849219	186,04 €	Im Shop ↗
20	Türdichtrahmen 1793,5 x 1257 x 1793,5 (steckbar) für LW 1200 x 1800 mm	7849220	171,15 €	Im Shop ↗
20	Türdichtrahmen 1893,5 x 1257 x 1893,5 (steckbar) für LW 1200 x 1900 mm	7849221	186,04 €	Im Shop ↗
20	Türdichtrahmen 1993,5 x 1257 x 1993,5 (steckbar) für LW 1200 x 2000 mm	7849222	186,04 €	Im Shop ↗
20	Türdichtrahmen 1783,5 x 1457 x 1783,5 (steckbar) für LW 1400 x 1800 mm	7849223	186,04 €	Im Shop ↗
20	Türdichtrahmen 1993,5 x 1457 x 1993,5 (steckbar) für LW 1400 x 2000 mm	7849224	200,89 €	Im Shop ↗
21	Türdichtprofil schwarz für konv. Türen und Zellen 60/215 bis ca. Baujahr 1991 Dichtprofil bauseits zuschneiden	7849368	30,97 €	Im Shop ↗
25	Türgriff für FHZ (schwarz)	7849083	40,86 €	Im Shop ↗
	Unterlagen für Verschluss (System Jumbo) 6 mm dick (PVC schwarz)	7849292	15,00 €	Im Shop ↗
23	Verschluss (System Jumbo) grau	7849563	339,38 €	Im Shop ↗
23	Verschluss verchromt (System Jumbo)	7849286	320,30 €	Im Shop ↗
	Verschluss (System Jumbo) für nach innen öffnende Türen, Außengriff/grau	7849480	826,82 €	Im Shop ↗
24	Verschluss für Kleinkühlzelle DIN links	7848228	257,73 €	Im Shop ↗
24	Verschluss für Kleinkühlzelle DIN rechts	7848227	205,00 €
6	Verschluss Drehhebel - Ersatz für Haarnadelverschluss, Türblattstärke 80 mm	7848327	320,30 €	Im Shop ↗
6	Verschluss Drehhebel - Ersatz für Haarnadelverschluss, Türblattstärke 100 mm	7848328	320,30 €	Im Shop ↗
6	Verschluss Drehhebel - Ersatz für Haarnadelverschluss, Türblattstärke 120 mm	7848329	320,30 €	Im Shop ↗
6	Verschluss Drehhebel - Ersatz für Haarnadelverschluss, Türblattstärke 140 mm	7848330	320,30 €	Im Shop ↗
6	Verschluss Drehhebel, Türblattstärke 80 mm	7848331	320,30 €	Im Shop ↗
6	Verschluss Drehhebel, Türblattstärke 100 mm	7848332	320,30 €	Im Shop ↗
6	Verschluss Drehhebel, Türblattstärke 120 mm	7848333	320,30 €	Im Shop ↗
6	Verschluss Drehhebel, Türblattstärke 140 mm	7848334	320,30 €	Im Shop ↗
	Türtreibriegel bis LH 2000 mm	7848939	1.116,30 €	Im Shop ↗
	Türtreibriegel ab LH 2000 mm	7848940	1.313,93 €	Im Shop ↗
	Verschlussinnenteil (Schnapper) für Kleinkühlzelle DIN rechts	7848097	52,00 €
	Verschlussinnenteil (Schnapper) für Kleinkühlzelle DIN links	7848098	52,00 €

Montagezubehör17 Teile · 17 online

Bauteil	Art.-Nr.	Preis*	Verfügbarkeit
Türdichtrahmen Nietbeipack – 25 Blindnieten für Dichtungen	7761963	16,16 €	Im Shop ↗
Ausgleichsmaterial – Höhenausgleichsplatten für Kühlzellen	Ausgleich	ab 0,94 €	Im Shop ↗
Weiße Blindnieten für Blenden & Winkel	Blindnieten-3x8w	0,31 €	Im Shop ↗
Aluminium Blindnieten, mehrere Größen	Blindnieten-A	ab 0,18 €	Im Shop ↗
Edelstahl Blindnieten, mehrere Größen	Blindnieten-E	ab 0,32 €	Im Shop ↗
HSS-Co Vorbohrer für Kühlzellenböden	Bohrer	ab 4,70 €	Im Shop ↗
PVC-Dichtband für Kühl- und Tiefkühlzellen (selbstklebend)	PVC-Band	ab 21,42 €	Im Shop ↗
Kunststoffgitterrost 330×330×30 mm zur Unterlüftung	ULP	3,53 €	Im Shop ↗
Sikasil N Silikon Klebstoff	7848081	27,82 €	Im Shop ↗
3/8" Steckschlüssel zur Montage der Kühlzellen-Exzenterschlösser	7849045	32,06 €	Im Shop ↗
Montagereiniger Isopropanol – Reinigung Kühlzellen	7849190	9,98 €	Im Shop ↗
Sikaflex 221 grau	7849385	32,06 €	Im Shop ↗
Montageschlüssel für Kühl- & Tiefkühlzellen (Innensechskant)	9585780	7,75 €	Im Shop ↗
Edelstahl Verschluss-Stopfen für Kühlzellenböden	BSPF	2,55 €	Im Shop ↗
Schaumstoff-Rundmaterial – 50 Stück	RDM-7849189	13,42 €	Im Shop ↗
Kunststoff-Stopfen – 40 Stück für Wand- & Deckenelemente	SPF	ab 18,62 €	Im Shop ↗
Würth Umschaltknarre 3/8" ZEBRA – 175 mm für Kühlzellen-Montage	W-07120380960	45,23 €	Im Shop ↗

Anleitungen & Datenblätter Alle Geräte · Regalsysteme · Türen · Zubehör

Alle Datenblätter & Anleitungen der Ersatzteilzentrale an einem Ort, nach Baureihe sortiert – Geräte-Handbücher (auch einzeln bei der jeweiligen Baureihe oben) sowie Zubehör (Regalsysteme, Türen) ohne eigenen Ersatzteil-Eintrag.

Geräte-Handbücher nach Baureihe

WMx4

WMx3

EVO-Cool Wandaggregate

Viessmann Datenblatt CS/FS EVO-Cool Kühlaggregate PDF Viessmann Montage- und Bedienungsanleitung CS/FS EVO-Cool Kühlaggregate PDF

CS / FS / WMx1 / WMx2

CMC1 / CMF1

CT / FT

Viessmann Montage- und Betriebsanleitung CT/FT Deckenkühlaggregate PDF

KF / KS

Viessmann Schaltplan KF/KS Kühlaggregate PDF Viessmann Montageanleitung KF/KS Kühlaggregate PDF Viessmann Betriebsanleitung KF/KS Kühlaggregate PDF

Weiteres Zubehör

* Alle Preise netto zzgl. MwSt. Bei direkt bestellbaren Teilen (grüner Preis) gilt der aktuelle Verkaufspreis unseres Shops. Bei Anfrage-Teilen ist der angegebene Richtpreis eine unverbindliche Orientierung – den tagesaktuellen Preis nennen wir Ihnen gern auf Anfrage. Ersatzteil nicht gefunden? Kontaktieren Sie uns – wir helfen weiter.

© 2026 Kühlzelle24 GmbH – kuehlzelle24.de
Die Zusammenstellung, Prüfung und Aufbereitung dieser Ersatzteil-Datenbank ist eine wesentliche Investition der Kühlzelle24 GmbH und als Datenbank gem. § 87a ff. UrhG geschützt. Die Entnahme oder Weiterverwendung wesentlicher Teile der Datenbank bedarf der vorherigen schriftlichen Zustimmung. Viessmann und zugehörige Produktbezeichnungen sind Marken der Viessmann Group und dienen hier ausschließlich der Identifikation passender Ersatzteile.

Viessmann Ersatzteilzentrale

Geräte-Handbücher nach Baureihe

WMx4

WMx3

EVO-Cool Wandaggregate

CS / FS / WMx1 / WMx2

CMC1 / CMF1

CT / FT

KF / KS

Weiteres Zubehör

Regalsysteme für Kühlzellen → zum Produkt

Kühlraumtüren → zum Produkt

Abfall- & Konfiskatkühler → zum Produkt
